团队介绍：

飞跃队是由重庆邮电大学移通学院工程管理系张红老师、周梦娇老师及工程造价专业学生蔡丹艳、陈兰、饶静蕾、杜春组成。我们通过“鲁班BIM技术应用”这个比赛，更深刻的了解BIM的信息化、数字化、整合性与协同能力较传统2D工作模式有着质的飞跃。在面对现如今建筑项目体量日益增大，结构日趋复杂，BIM的优势更为明显。团队利用多方协同与联动性让各方随意进行编辑与修改，达成模型的统一。大大提高了工作效率，改善传统工作流程。

项目介绍：

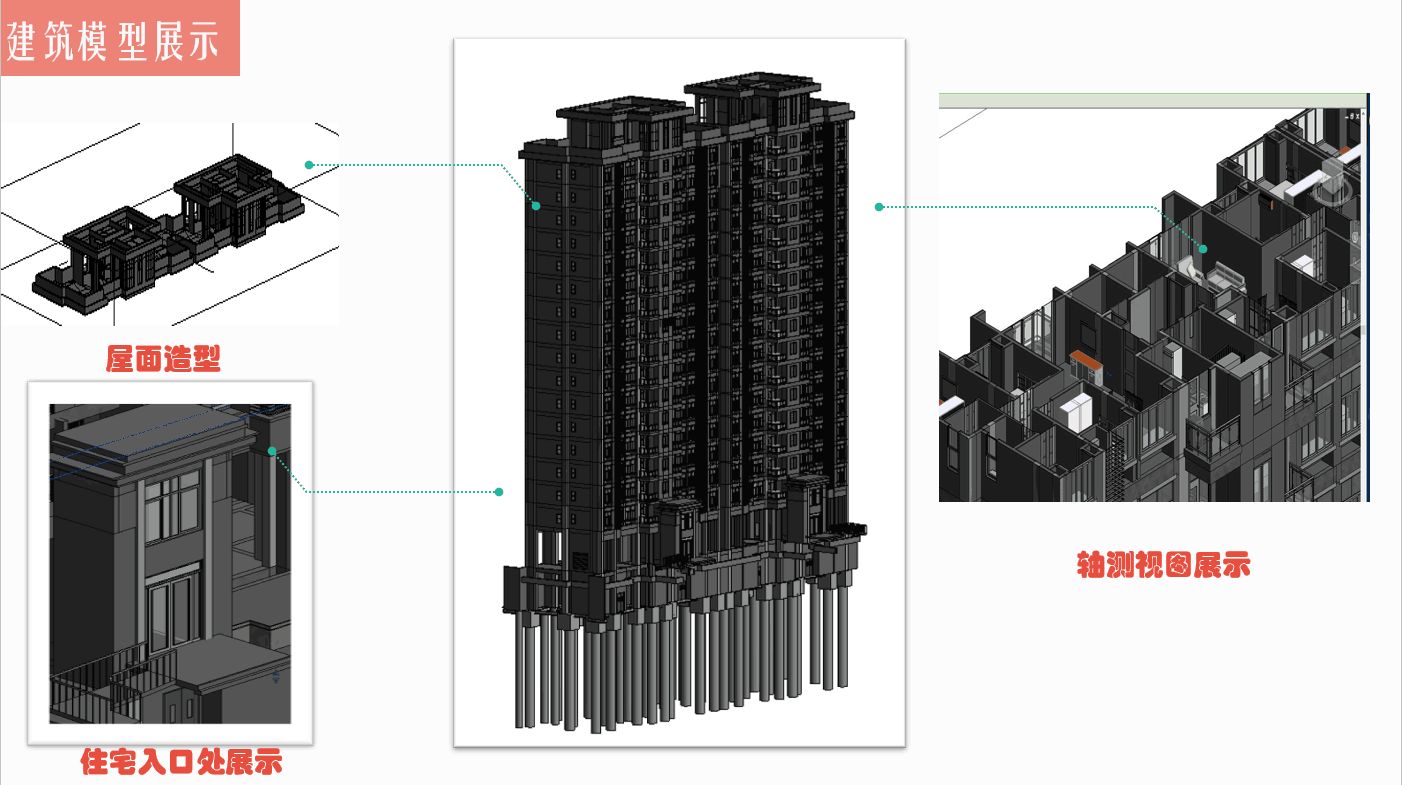

项目为昕晖璟樾项目（一期），建筑地点位于重庆市铜梁区。本工程由18层二类高层住宅楼组成。一期总建筑面积为：157154.06㎡，总计容面积：116213.19㎡。项目总用地面积为97671.00㎡，容积率：2.30，建筑密度：26.02％,绿地率：35％。（容积率、绿化率项目整体平衡），室内外高差约0.3m，建筑高度为52m，主体结构类型：高层为剪力墙、多层为异形柱框架剪力墙结构；结构设计使用年限50年抗震设防烈度:6度。通过鲁班软件对项目全专业建模，其中包括：机电管综建模、建筑建模、结构建模、场地布置、

应用点1：

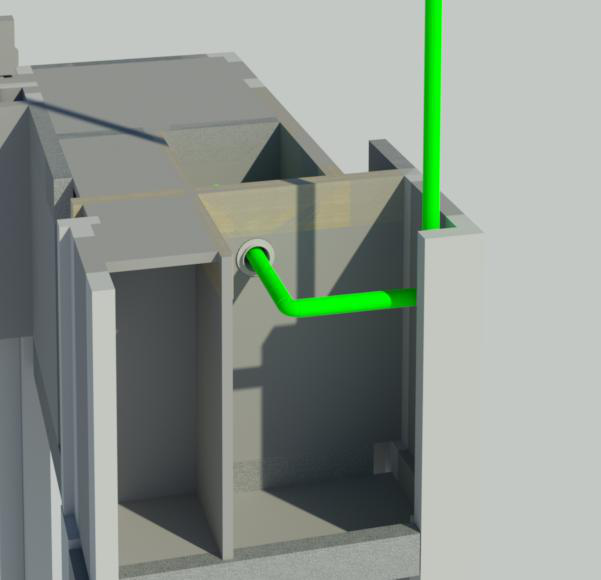

污水管： 洞口类型： 预留洞口 洞口尺寸： Φ200（H=2220mm） 轴网 ： 16轴（-820mm）/E轴 主构件： 土建/墙/18#2-NQ100 次构件： 给排水/管道/污水管/排污用PVC-U-GB/T 5836 类型 ： 需预留

应用点2：

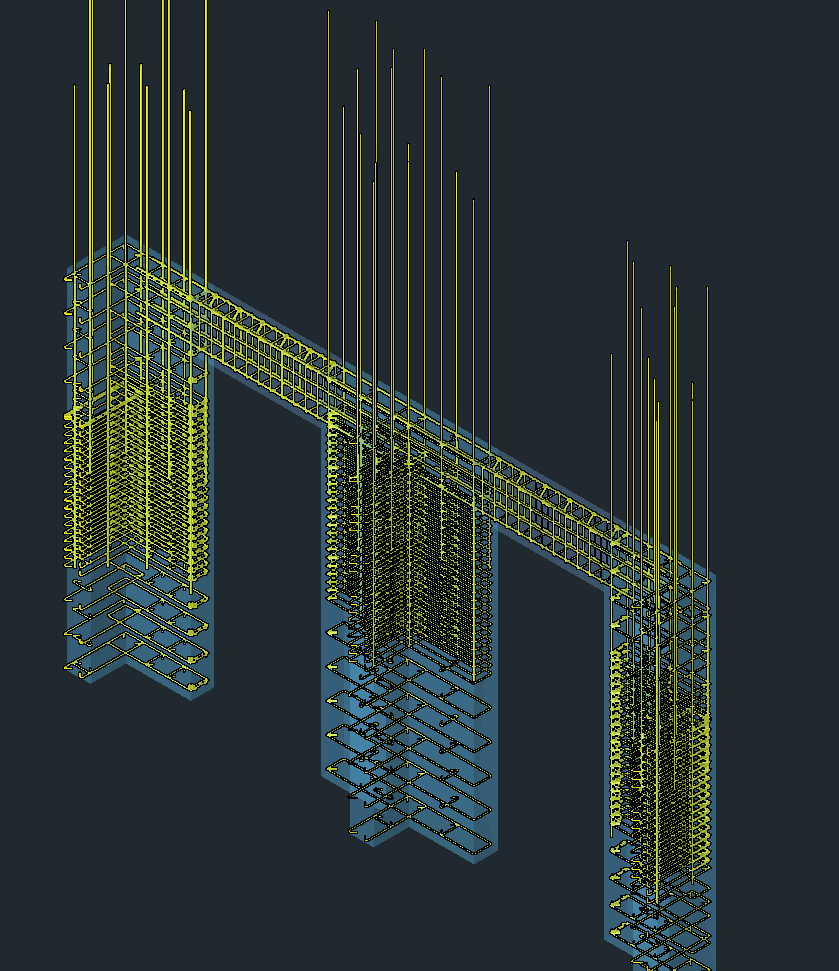

模型由若干异形柱构件组成，单层绘制时需对上百种柱构件进行配筋设置，因多为异形，应进行自定义截面，绘制异形截面，描绘不同配筋，过程需要反复操作才能完成单层柱构件绘制；模型各跨梁不贯通，多为单跨梁，因此单层绘制梁构件时，梁构件众多，需对每种不同的梁构件进行配筋设置，用时间较长

应用点3：

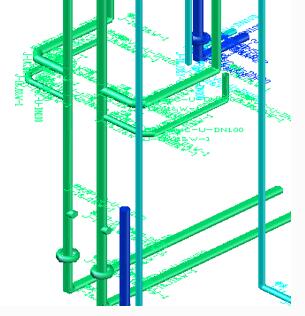

在绘制横管时，每一-层的水管管径和材质的不一致，导致连接立管的横管之间的弯头出现无法连。其次，绘制管道时，每层楼的路线走向容易判断错误，管道之间出现碰撞,各楼层的贯通立管无法显示，无法绘制排水附件
