团队介绍：

大家好，我们是来自云南省昆明理工大学的”扶摇“战队，我们有杜俊彦，王彦，字政文，曹露丹和魏婷婷五位同学组成，组长杜俊彦负责建筑专业，副组长王彦负责钢结构部分，字政文负责给排水和暖通专业，曹露丹负责钢筋部分，魏婷婷负责强弱电和消防专业。五位同学齐心协力完成”名为”综合性体育馆“的毕业设计作品。

项目介绍：

选用某综合性体育馆作为BIM建模和BIM技术应用对象，该工程包括体育馆、游泳馆两座场馆以及连接场馆的大平台，设计使用年限为50年，耐火等级为二级。该工程总建筑面积为24384.4㎡，抗震设防烈度为8级，体育馆檐口高度为23.87米，游泳馆檐口高度为21.21米；体育馆地上一层，局部两层，游泳馆地上两层；体育馆、游泳馆下部结构以及大平台均采用钢筋混凝土框架结构，体育馆、游泳馆屋顶为钢桁架屋顶

应用点1：

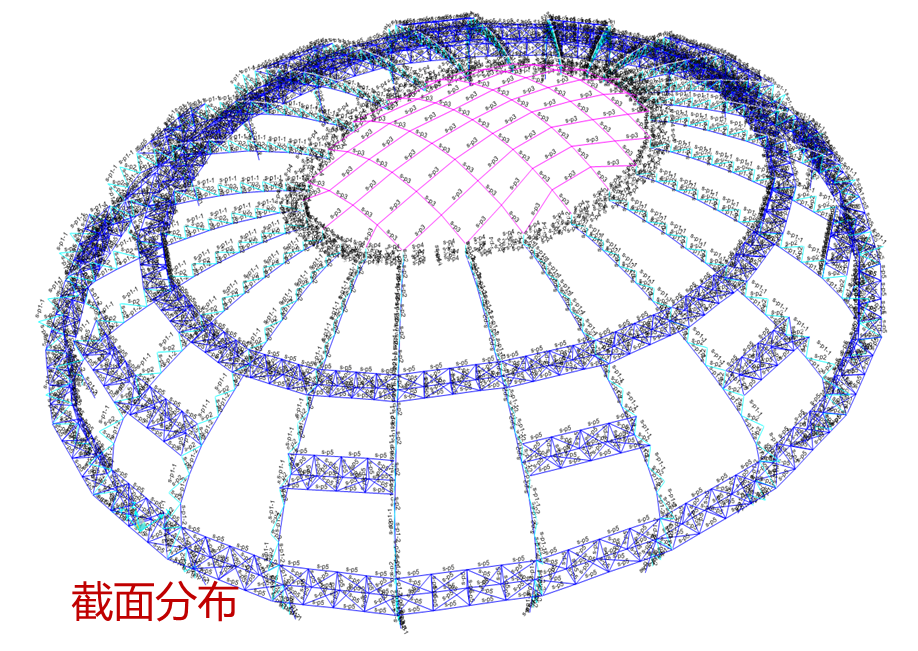

钢结构抗震性能分析：钢结构是本工程项目的重难点 我们用SAP2000可以完成模型的创建和修改、计算结果的分析和执行、结构设计的检查和优化以及计算结果的图表显示(包括时程反应的位移曲线、反应谱曲线、加速度曲线)和文本显示等等。在此次毕设中，我们主要用SAP2000做钢结构部分抗震性能分析，钢结构工程在该项工程中是很重要的，通过对结构进行反应谱分析计算，可知该结构的抗震性能满足规范要求。

应用点2：

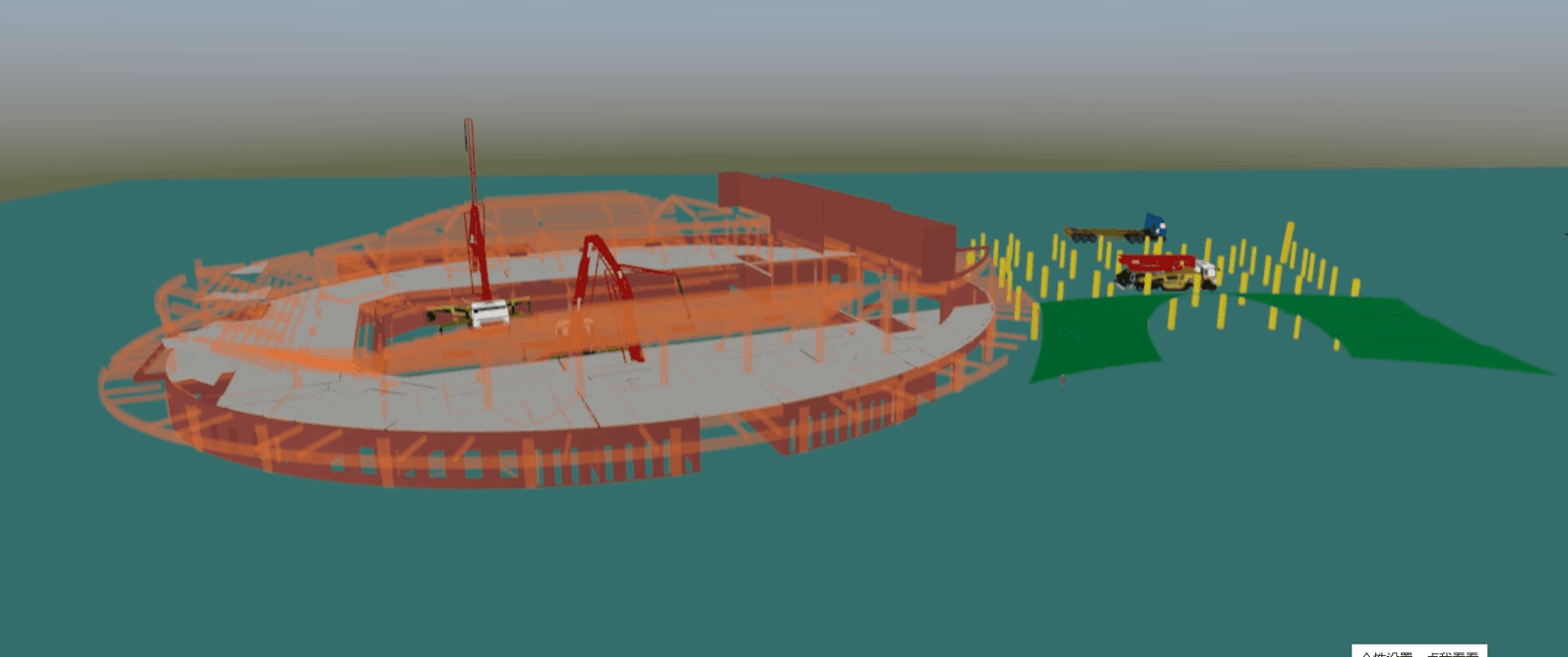

4D虚拟施工： 用fuzor construction 把模型根据工序与进度计划相互关联，在相应的工序下面添加所需机械设备，做出动画，并控制好进出场的时间，模拟项目的现场施工和大型机械进出场。在施工中工作面有限，通过动画形式可以直观看出是u共过程中的冲突点，以此改进施工方案和施工顺序，在实际施工中与动画对比，提高施工管理效率

应用点3：

5D虚拟建造： 在3d模型基础上附于每个构件进度计划和造价信息，实现bim5d，体现bim技术的信息化，详细到每个细部构件。

应用点4：

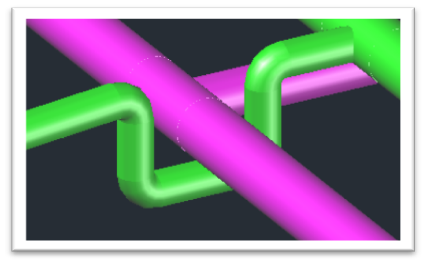

碰撞检查： 各专业模型建立完成以后，通过BW的碰撞检查，对各专业进行检测，找出管线密集区域、机电管线和建筑冲突较严重区域，进行模型优化，提前发现问题并解决。将导出的碰撞检查报告，及时反馈给设计院进行确认、修改，辅助前期设计沟通及管线综合优化排布。减少后期施工时的变更和返工，提高工作效率，节约成本。其次，在修改碰撞点时，利用模型反查功能可以直接定位到模型碰撞处，优化完善模型。

应用点5：

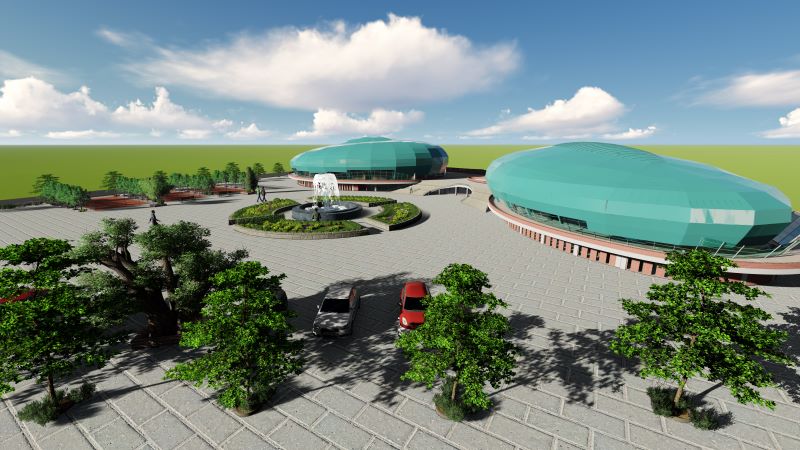

5. 全景虚拟漫游：我们用虚拟漫游的方式，模拟项目建成后室外室内的直观感受
