团队介绍：

团队名称神建模组，团队共4名成员，均来自华中农业大学公共管理学院工程管理专业。全队首先一起建立土建模型，然后李焦负责电气给排水工程建模与算量，使用luban works进行碰撞检查及模型优化设计，虚拟漫游模型三维展示与优化结果分析 ；席梦珂负责钢筋的建模与算量，使用鲁班造价软件编制预算书进行造价管理；许馨丹负责luban场地布置、脚手架建模、进度计划编制、利用鲁班Govern进行施工过程5D管理；郭雅茹负责日照节能建模及分析。

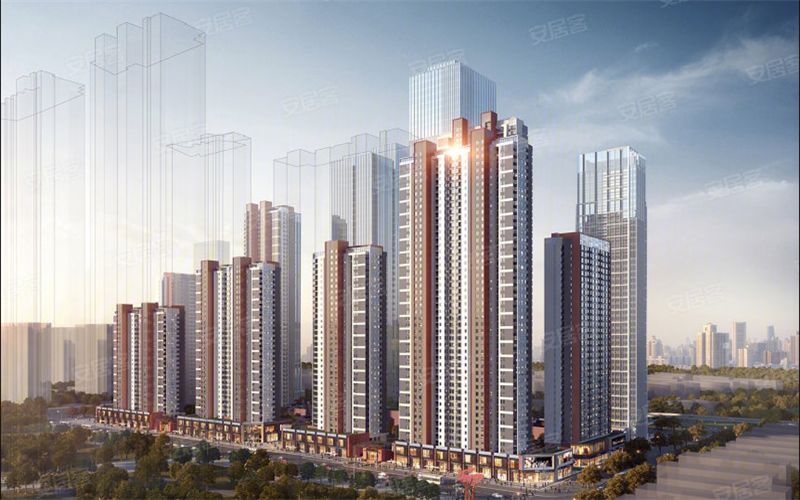

项目介绍：

湖北省武汉市青山区蛇山招商一江景城8号楼，位于武汉市青山区红钢城和平大道建设六路，是带商业网点的高层建筑，共23层，地上计容建筑面积14497.03平方米，总建筑面积14917.14平方米，建筑高度76m，标准层层高2.9m，结构类型为剪力墙全现浇钢筋混凝土，抗震设防烈度为六度，类别为丙类，设计使用年限50年，共110户。

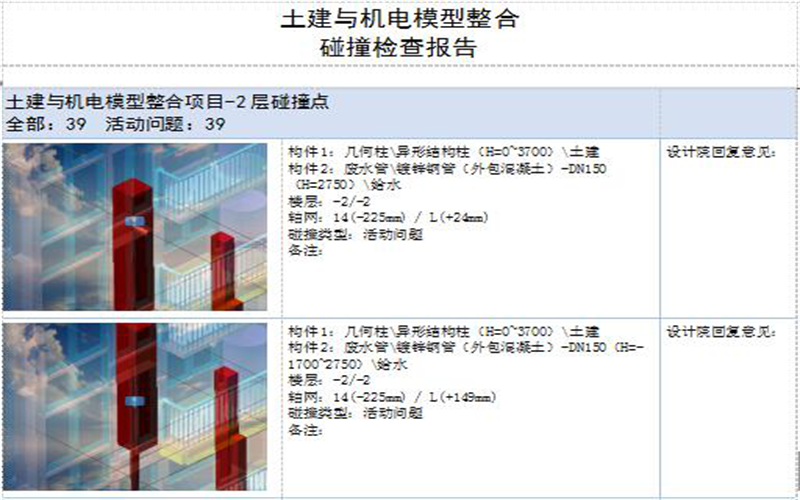

应用点1：

基于BIM的碰撞检查与虚拟漫游：利用鲁班集成应用完成各专业模型整合，并通过Luban Works云计算功能查找工程中的碰撞点。项目在主体施工前通过多专业BIM三维模型综合碰撞检查，发现设计图纸中存在的问题，并进行修改最终得到优化模型，其中包括：通过安装各系统相互碰撞检查，进行模型深化设计；通过安装与土建工程的孔洞检查，进行孔洞预留。利用虚拟漫游，来检查建筑的合理性，也可以对复杂节点做三维技术交底。

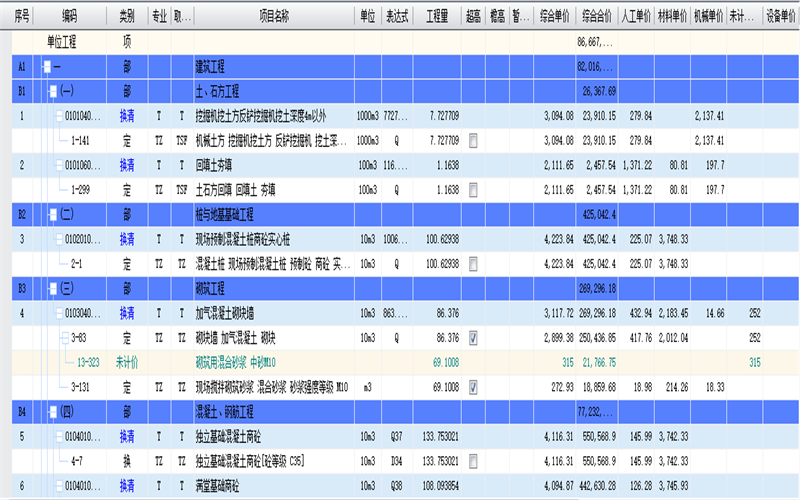

应用点2：

基于BIM的工程造价管理：将碰撞检查并修改得出的优化模型生成tozj文件导入鲁班造价软件构建造价模型，进入预算书，调整分部分项工程的清单定额、钢筋规格及混凝土等级标号，补充人材机价格及措施项目及其他项目内容，通过鲁班造价的反查功能进行检查修正，得到最终的工程项目预算书及各项报表来进行工程造价分析。如有其他需要，还可单独生成区域预算书进行造价管理。

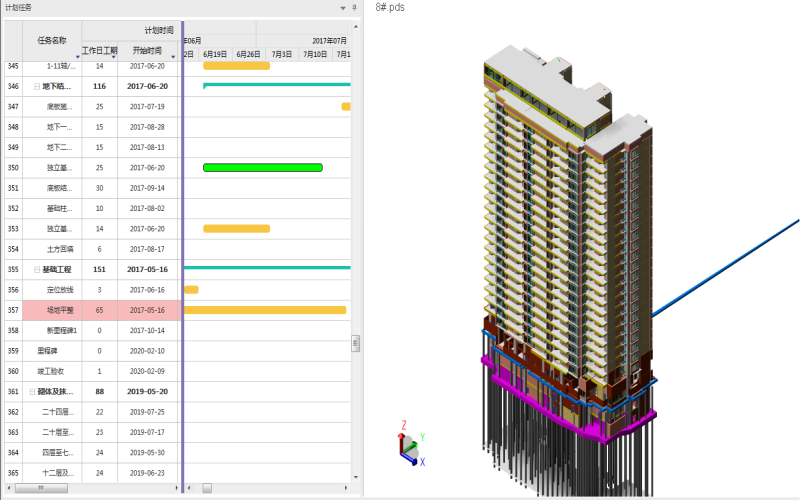

应用点3：

基于BIM的进度计划编制：在模型优化完成后通过鲁班土建钢筋软件输出工程量，依据《全国统一建筑安装工程工期定额》和一江璟城8号楼的实际建设情况，使用鲁班plan编制进度计划。施工进度计划编制完成后，将进度计划与三维模型的关联，生成4D施工模型，通过驾驶舱进行动态模拟。这可以使企业在施工前有直观的进度计划作为参考，同时在施工过程中可在鲁班plan中录入实际施工情况，随时掌握施工进度并及时做出合理调整。

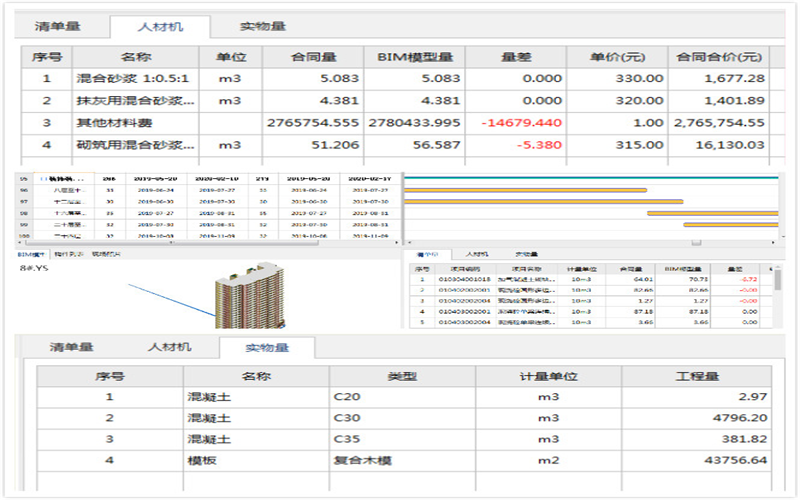

应用点4：

基于BIM的施工过程管理：运用鲁班govern导入已关联进度计划和套取清单的土建模型，实现三维模型+进度+成本的5D虚拟施工。可查看不同的施工段每条任务对应的人材机和BIM模型，使施工过程可视化，不仅施工单位减少错误和返工，同时还可提供详细资金计划，在项目还未开工前就能预估项目的资金情况，为业主提供详细的资金计划数据。自动分析工程人材机数量，建立共享的数据平台，用于材料采购，计划审批、施工管理等。

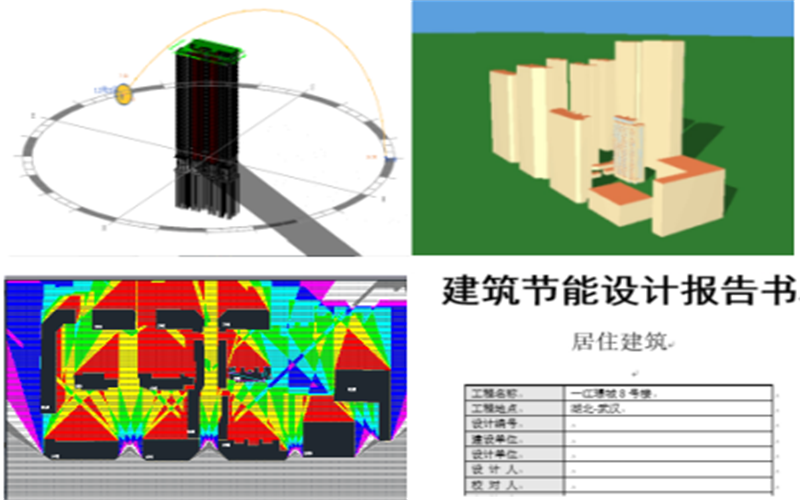

应用点5：

基于BIM的日照节能分析：使用sun2016及becs2019软件，分别建立日照和节能分析模型。对日照模型进行阴影分析、日照窗分析和等日照线分析等，生成日照分析报告；对节能模型计算体系指数、窗墙比、能耗值等指标，生成节能分析报告。BIM在日照与节能方面的运用方便且直观，建立模型可以进行三维动态观察，软件生成的日照与节能报告可以快捷地分析实际建筑日照与节能情况，也可用来参考其是否满足绿色建筑的要求。
