团队介绍：

我们是来自中国海洋大学工程管理专业的超能陆战队。指导老师：贾婧（副教授）、杜德润（副教授），指导参赛团队完成第五届毕业设计大赛的成果。队长：王萌，负责总体协调与规划，负责住宅楼钢筋、土建翻模，工程弱电安装模型的翻模，土建专项应用，鲁班进度计划，虚拟施工；副队长：孙艳梅，负责住宅楼钢筋、土建翻模，工程强电安装模型的翻模、安装专项应用，碰撞检测、模型优化，Revit日照分析，算量造价；队员：毛羽丰，负责车库及地下室钢筋、土建翻模，工程弱电安装模型的翻模，场部模型，视频剪辑，火灾疏散模拟；队员：郭林飞，负责住宅

项目介绍：

五征西海风情小区2号住宅楼及地下车库项目位于山东省青岛市黄岛长江东路南侧、滨海大道北侧。本工程地上20层，地下1层含一设备夹层，为一个单元高层住宅楼，建筑高度为58.15m，总建筑面积8962.07㎡。地上部分功能为住宅，地下部分一层为车库，设备夹层层高1.8m，屋顶设上人平台，楼梯间经屋面连通。主楼为剪力墙结构，基础为平板式筏基；车库为柱下独立基础。本工程为一类高层住宅建筑，耐火等级为一级，地下室及屋顶防水等级为一级。

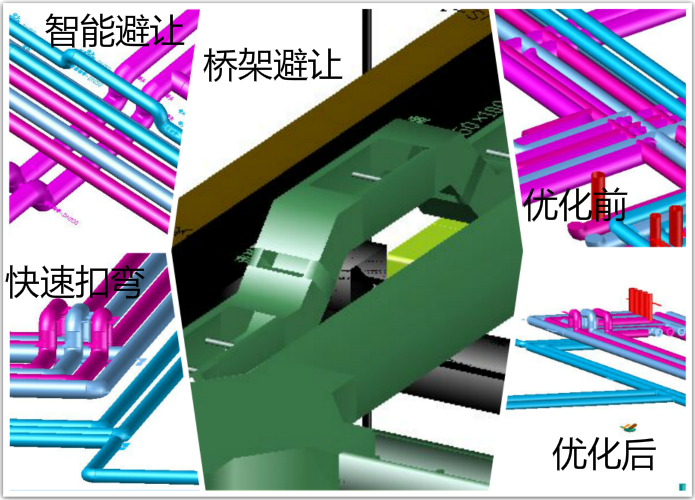

应用点1：

应用Luban Works软件完成三维模型的集成，通过碰撞检查、孔洞检查以及净高检查发现模型多处三维碰撞点。利用模型反查，定位碰撞、孔洞位置，进行孔洞预留以及部分管线扣弯避让。管线综合优化，利用BIM出图进行碰撞管线的剖切，根据剖面图，检查管道标高以及综合调整管道通过位置，解决各类水管间的碰撞。利用智能避让，完成桥架，水管，风管避让，利用综合支架优化管线支架复杂交错的不足，方便施工。

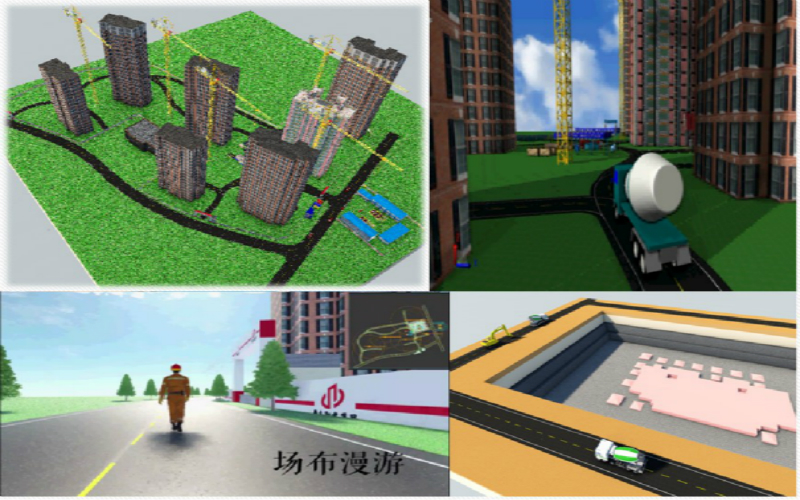

应用点2：

结合设计说明及建筑总平面图布置主体场布模型，并导出施工总平面图，可作为现场施工依据。基础施工阶段的现场相对而言较为复杂，利用场布软件对基坑开挖、放坡及基坑支护进行模拟建模，可以进行施工机械的平面布置。同时进行场布漫游及大型设备的进出场动画模拟，可以使现场状况更加直观，进而指导施工。

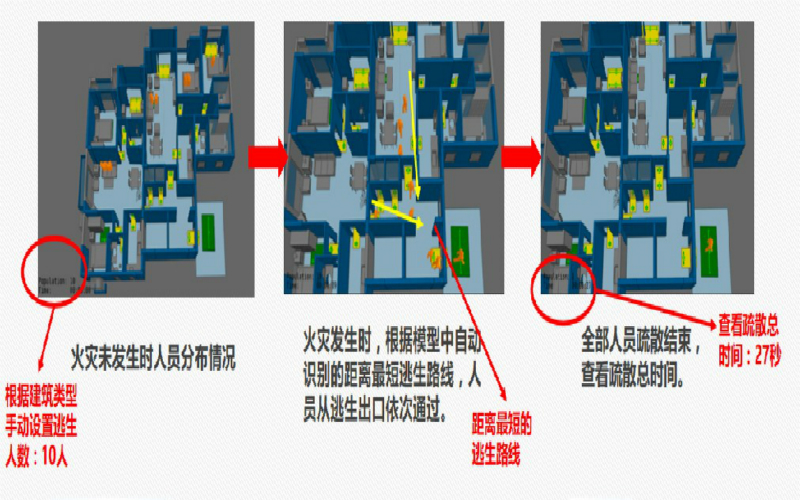

应用点3：

在高层建筑中，由于楼层较高、人员较为密集，发生火灾时的逃生疏散问题显得尤为重要。因此，我们使用MassMotion软件进行火灾疏散模拟，这样可以提前预知疏散情况及疏散时间，及早优化设计方案。

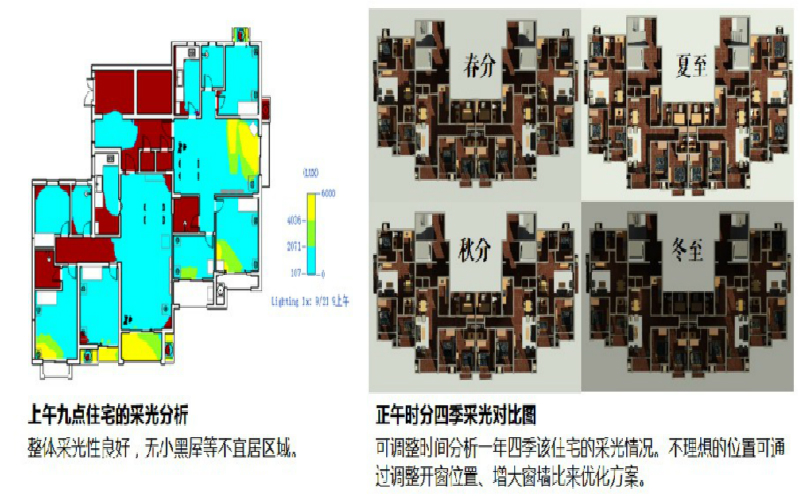

应用点4：

在现代城市高层住宅中，建筑密集结构高耸，造成了部分户型采光性能不良，不适宜居住。在Revit 中，使用采光分析（RDA）插件，并用Autodesk 360云渲染，可以从内部进行物理精确采光分析，在设计过程中提前预知每个户型的采光状况，及时进行设计方案优化，响应国家提倡绿色建筑的号召。

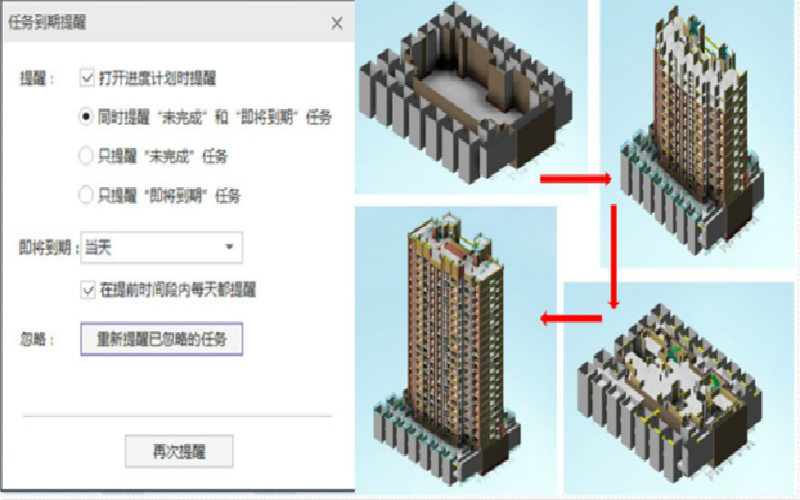

应用点5：

鲁班进度计划可以有效的控制工程节点，确保工期；同时设置任务到期提醒，使得在管理上能更有效的控制“即将到期”和“未完成”任务，进一步提高效益。同时鲁班驾驶舱可以模拟施工进度，进行4D虚拟施工，从而把控准确的时间节点，从而控制工期，保证工程正常完工。
