团队介绍：

指导老师：邵晓华 张亚利 队长：朱润鹏 队员：周丰涛 王陆港 石鑫

项目介绍：

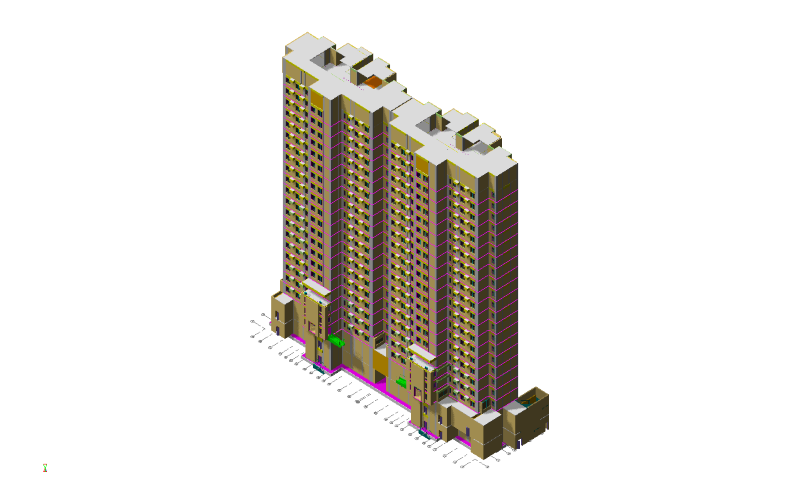

平顶山市卫东区大营棚户区改造（碧水苑）项目工程位于平顶山市开发二路和湛北路交叉口西北角。本工程基础形式为cfg复合地基--平板式伐形基础。本工程局部地下两层，地上二十层，其中地下一层为非机动车库，地下二层为储藏室，地上均为住宅。建筑高度58.300m，室内外高差为0.300m。工程总建筑面积为17567.51㎡， 本工程为框架剪力墙结构，底部加强区为标高-0.700--5.730；地下一层顶板为嵌固部位。结构抗震等级为二级；抗震设防烈度6度。耐火等级为一级。

应用点1：

可以通过鲁班软件进行移动端的查看模型的情况，进而更加方便施工方的施工。也可以通过扫描二维码进而查看构件信息

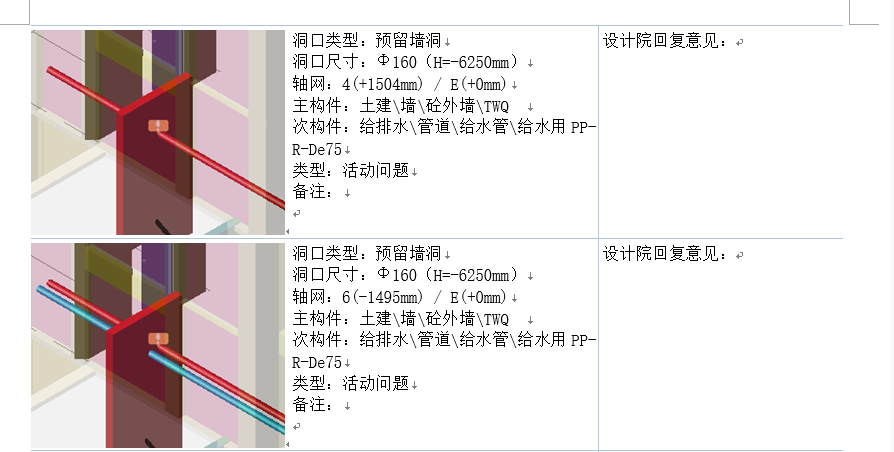

应用点2：

通过works将土建和安装整合到一起，运用孔洞检查命令快速生成孔洞，从而确定安装设备管道时预留洞口的位置，输出预留洞口报告，并对相邻的一定间距范围的孔洞进行合并，将数据导入土建中，便可在土建模型中快速生成孔洞，用于指导施工，提高准确性，避免不必要的返工和经济损失

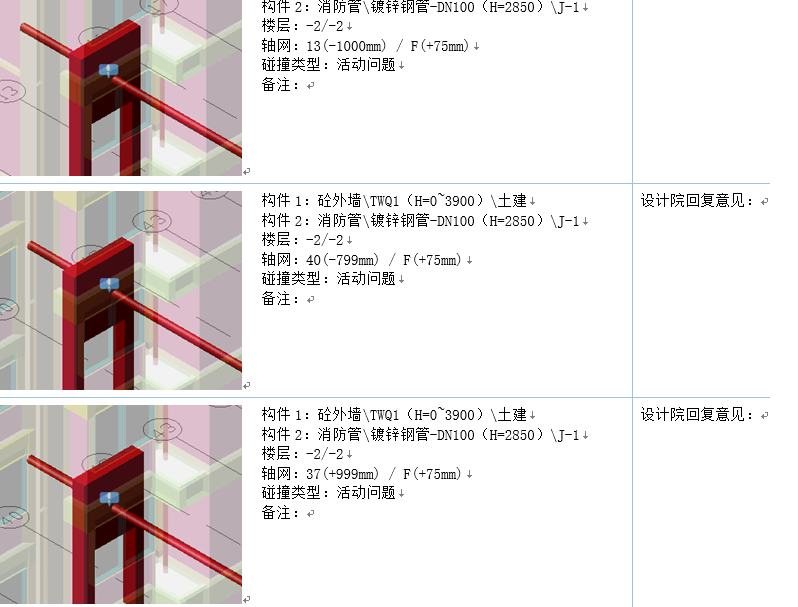

应用点3：

建模完成后，导出pds格式，上传到鲁班works中，利用works的功能进行了碰撞 生成了碰撞汇总表，导出数据报告及时反馈到设计院进行确认、修改。减少了后期施工的变更和返工，提高了工作效率，节约成本

应用点4：

鲁班Govern驾驶舱-鲁班Govern进行造价与项目的关联，进度计划将工程项目进度和BIM模型相关联，根据进度进行BIM5D虚拟建造
