团队介绍：

民大-BIM创新工作室团队成员均来自工程管理应用型人才培养强化班，由两位指导老师和四名学生组成，王楠楠老师和安泓达老师主要负责毕业设计BIM技术全方面指导，谢能同学主要负责协调团队工作，机电专业建模，Luban Works、无人机、3D打印、VR技术等应用，赵峙同学主要负责结构专业建模，Luban Plan施工总体进度计划、PPT制作；谭慧卓同学主要负责建筑专业建模，三维场地布置，Fuzor漫游模拟，720云虚拟样板间制作；胡文源同学主要负责管综优化，三维施工交底动画编制，Luban Explorer应用

项目介绍：

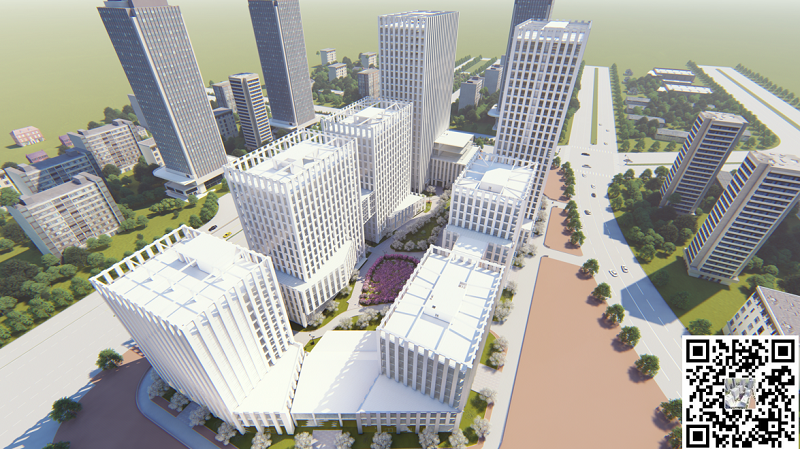

创新创业园EPC总承包项目位于大连市小窑湾B-28地块，项目总建筑面积189680.6平方米，其中地上建筑面积144720.60平方米，地下建筑面积,44960平方米，主体结构采用框架核心筒结构体系。本工程为EPC总承包管理，工期短、体量大，施工过程需要多专业、多工种的交叉作业，在机电安装工程中结构空间有限，机电管线密集，可利用空间小。整体面临施工进度管理、现场平面管理、安全防护管理、垂直运输管理等诸多难题。

应用点1：

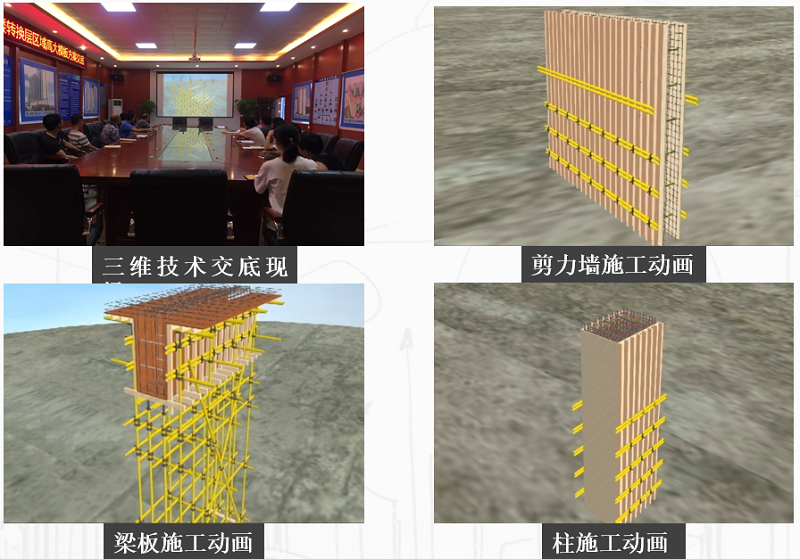

针对本项目超高模板区域，利用BIM技术对项目重点部位的梁板柱进行三维施工动画模拟，优化部分复杂节点施工工艺，在项目部对工人进行严格三维技术交底，有效降低施工风险，减少返工的风险。

应用点2：

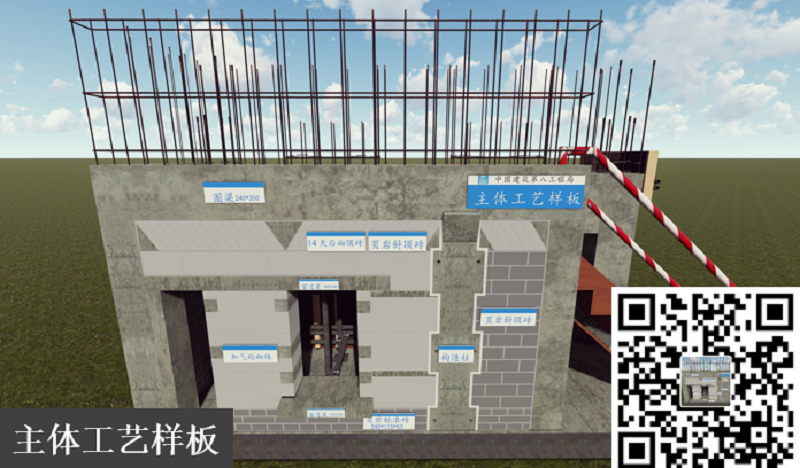

采用样板引路的指导原则，通过BIM技术建立安全体验区和施工工艺样板；在主体工艺、地下室外墙质量工艺、内外墙装饰工艺、屋面质量工艺等样板区域通过全景制作使管理人员和观摩人员得到可视化交互式的体验，为现场规范施工提供证据 。

应用点3：

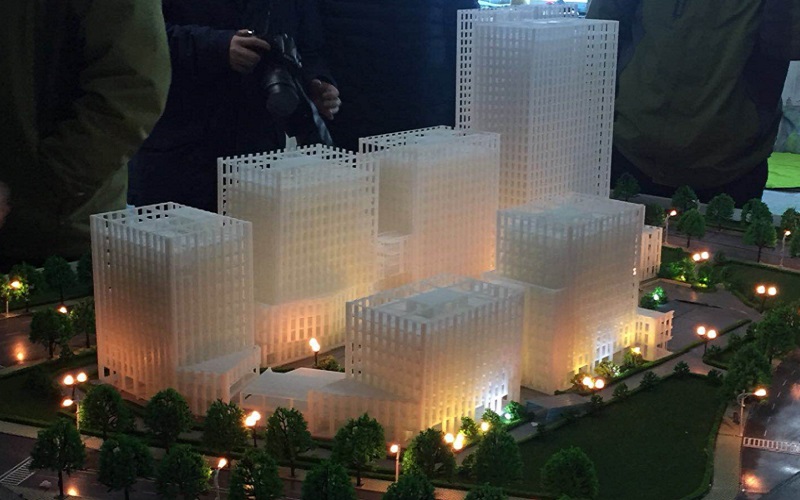

通过Revit建立的建筑结构模型，进行STL数据互导，在Unigraphics NX软件中进行模型重建工作，对建筑结构进行整体细节还原，符合3D打印需求，最终完成建筑沙盘整体展示，通过打印实体构件模型，更加直观、快速地表达设计方案与复杂造型，在传统表达方式基础上进行了丰富和优化，节约材料和成本，得到了项目部工作人员的高度认可。

应用点4：

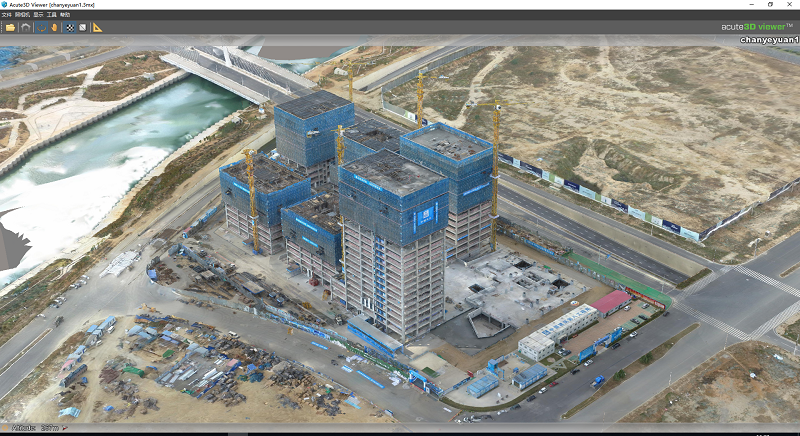

施工过程中采用无人机航拍技术对施工现场数据进行全方位采集，现场进行实时管控，及时发现场区死角及危险源，并做到及时排除。利用实景建模软件CotextCature生成施工现场实景模型，能及时有效掌握现场整体进度，通过不同时期的模型对比，清晰的把控各个阶段的生产进度，确保项目顺利按期完工。

应用点5：

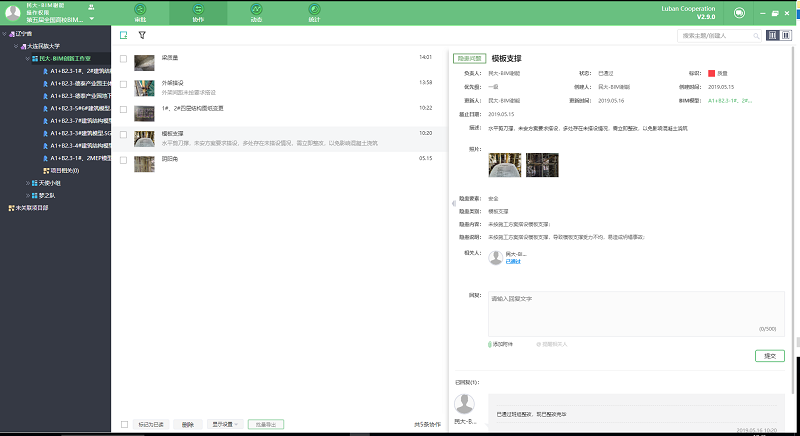

利用手机my luban 移动客户端，现场的安全员、施工员可在施工现场随时随地拍摄现场安全防护、施工节点、现场施工做法或有疑问的照片，通过手机上传至BIM系统中，并与BIM模型相应位置进行对应。远程协作现场质量、安全问题整改，推送项目相关负责人，形成整个质量、安全、进度管理闭环，提高项目管理质量和效率。
