作品展示  |  Exhibition of Works

城建BIMer


指导老师:姬中凯
指导老师:周彦兵
队长:王辉
队员:冯相伟
队员:杨晓
队员:张孝妍

郑州四环线及大河路快速化BIM技术应用

团队介绍:

河南城建学院,是河南省唯一一所以工科为主、城建为特色,多学科协调发展的省属本科高校,管理学院于2013年建立工程管理BIM技术研究中心,是首批中国建设教育协会颁布的BIM技能教学实验基地之一,实验中心配套各专业BIM应用软件及专业建模工作站。中心曾于全国各类大中型比赛中取得优异成绩。本次参赛团队在姬中凯、周彦兵老师指导下,共由四名工程造价专业学生组成,分别是王辉、冯相伟、张孝妍、杨晓、王辉、冯相伟。


项目介绍:

:郑州市四环线及大河路快速化工程是郑州市主城区“两环三十一放射”快速路系统中“两环”的外环,是郑州市为建设国家中心城市要加快推进的交通基础设施重大项目之一。郑州四环线及大河路快速化工程全长约93公里,其中连续高架49公里,设计车速80公里/小时,双向八车道设计,地面形式44公里,设计车速为50公里/小时,双向八车道设计,全线共有42个道路交叉口,设立交27座。大河路四五标段(K8+600-K15+400)全长6.8km,跨越东风渠、中州大道立交桥。


应用点1:

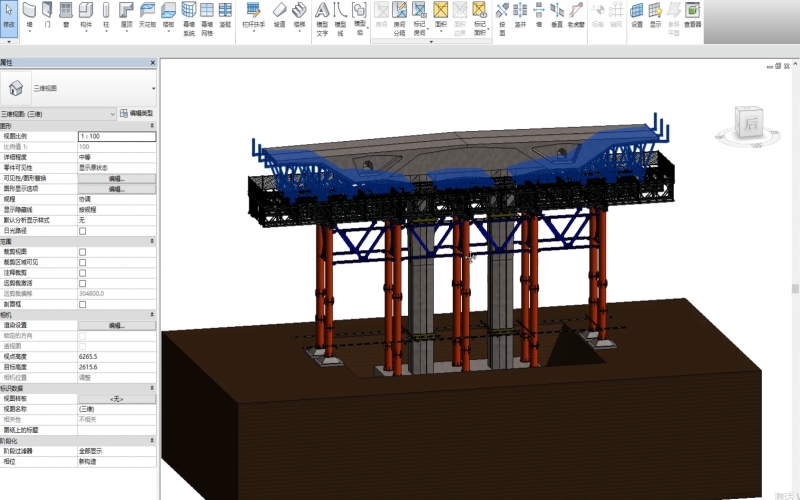

立交支架搭设方案优化。 中州大道花园口立交桥段新建桥梁共跨越18条地面、桥梁匝道及2条主线道路桥梁,新建桥梁为第六层建筑。为满足桥下净高设计要求及现场施工需求,中心在立交桥的模型基础上创建了支架的搭设模型,并辅助专家组进行论证完善,得到了中州大道花园口支架搭设方案。


应用点2:

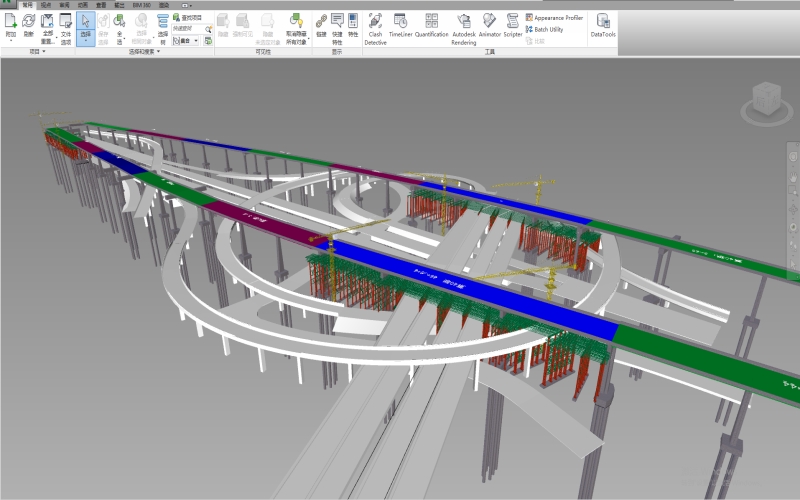

虚拟施工。 针对施工人员技术水品参差不齐,大范围采用新技术的项目实际情况,对现场施工人员交底如下:1.安装扩大基础;2.架设钢管柱;3.架设连系梁;4.吊装分配梁贝雷架;5.架设纵梁及安全护栏;6.安装模板,绑扎钢筋,浇筑0号块;7.施工完成后拆除护栏、纵梁、贝雷架;8.完成1-7号块的扩大基础、钢管柱、连系梁,分配贝雷架,纵梁及安全护栏后,依次吊装,精确定位;9.从上到下依次拆除支架结构。


应用点3:

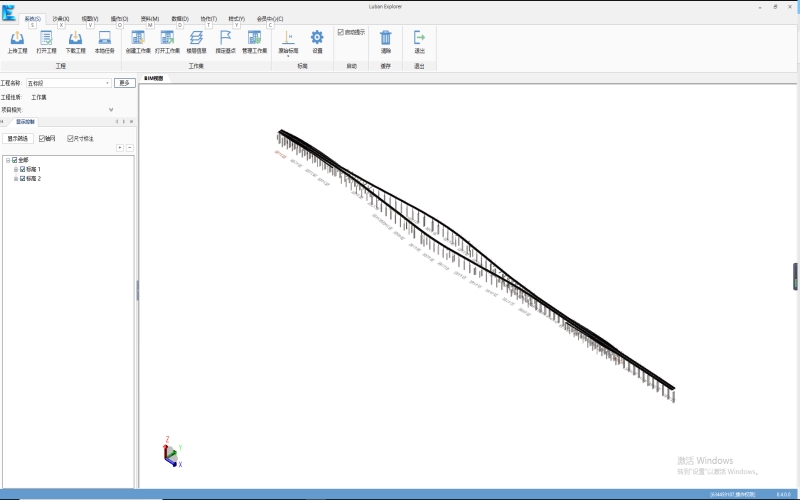

鲁班BE平台协同管控 本项目引入鲁班BE平台,项目各参与方使用手机端或PC端即可通过BE平台实时参与,业主可实时查看进度,监理方实时提交现场质量安全问题,施工方及时解决现场问题,各参与方可实时查看权限内的各类资料,同时搭建无人机飞控平台,通过无人机进行进度跟踪,每周进行三次固定航线拍摄,方便各方及时了解现场进度。
