团队介绍：

团队指导老师由学院工程管理系主任戚振强老师担任，团队成员为5人：张涛、张治国、宋得星、白鹏飞、姜易昂，5为同学所学专业均为工程管理。小组成员采用分专业建模，将比赛内容进行模块划分，每个人负责一个方面。具体分工如下：BIM土建与机电模型由小组成员分楼层完成，张治国负责基于 BIM 的工程项目施工投标报价的编制；宋得星负责基于 BIM 的工程项目施工组织设计；张涛和白鹏飞负责基于 BIM 的工程项目施工管理应用；姜易昂负责基于 BIMVR 的作品呈现；张涛负责汇总 PPT 及视频的制作。

项目介绍：

丰台区丽泽路E-05地块2#办公楼项目由北京金坤丽泽置业有限公司投资建设，其地下室4层（本项毕业设计不包含地下结构），塔楼地上层数为38层，裙楼地上3层，主体结构高度为174.4米，建筑高度为180米，总建筑面积142757.64㎡，建成后将成为国际一流的、可持续发展的、智慧型管理大厦，为最终用户提供优质服务，并成为标志性建筑。作品通过Revit完成土建、机电建模；完成土建、安装计量软件计算工程量；通过计算完成投标报价；通过lumion完成模型渲染和漫游；通过Pathfinder软件完成应急疏散模拟，通过

应用点1：

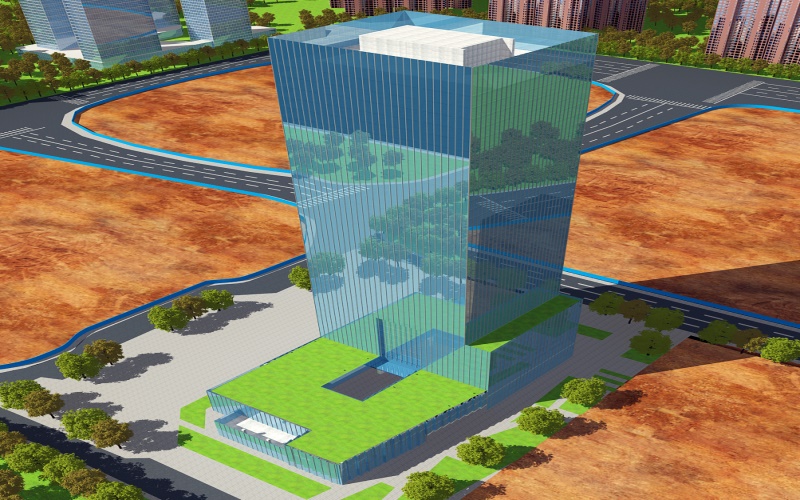

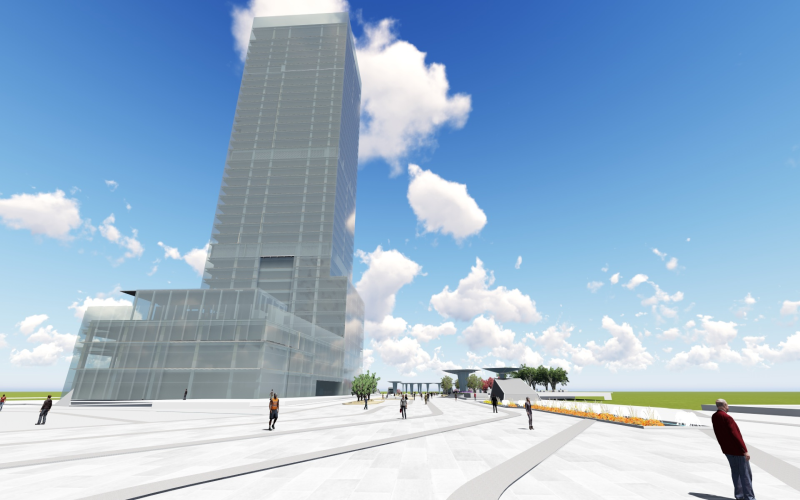

在完成模型的土建和装饰装修之后，我们将其导出为FBX格式以便在Lumion中进行渲染和漫游。导入Lumion中我们首先是对模型材质的调整与优化，使其获得更好的模型效果和视觉效果，然后我们进行了外景的渲染与优化，使其更加符合实际的街道场景，最后是漫游路线的选取，以由远及近、由外而内为漫游路线的选取原则，获取了完整的模型全貌。

应用点2：

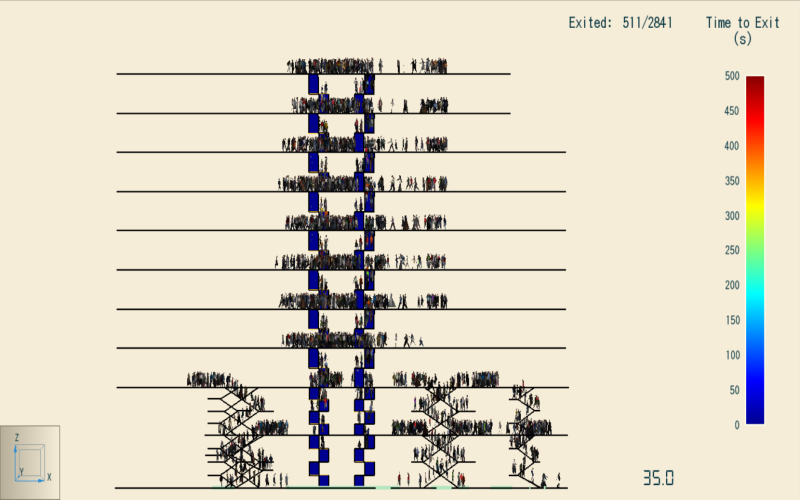

基于BIM模型对人员安全疏散进行模拟，提出高效率的疏散方案，可有效减小疏散时间，对实际疏散具有重要的指导意义。考虑疏散过程中人员拥挤对疏散速度的影响，设置单位面积上人口密度与速度的最大值，根据人员密度云图找出疏散过程中发生拥堵的地方，在参数设置合理的情况下，能够较准确地模拟建筑内部人员的疏散全过程，可为紧急情况下建筑内的人员疏散提供参考。

应用点3：

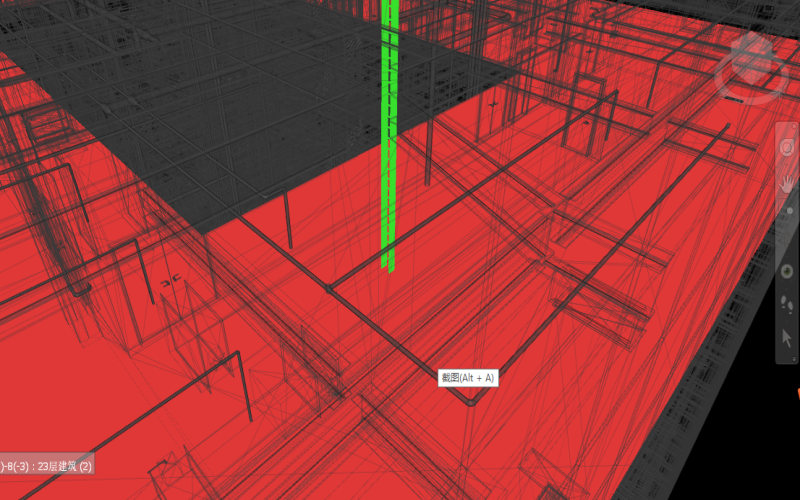

在土建、给排水、暖通、机电模型分专业构建完成之后，分别导入Navisworks Management软件中的Clash Detective模块进行碰撞检测，首先设立碰撞的要求。通过检测结果，我们会发现，碰撞错误分别有两种结果。在不选择“复合对象碰撞”测试1中，我们会发现该复合墙体，在软件下读取的是两个“构件图元”，所以就会报错两次，形成两个碰撞结论。而选择了“复合对象碰撞”的测试2中，就会直接默认

应用点4：

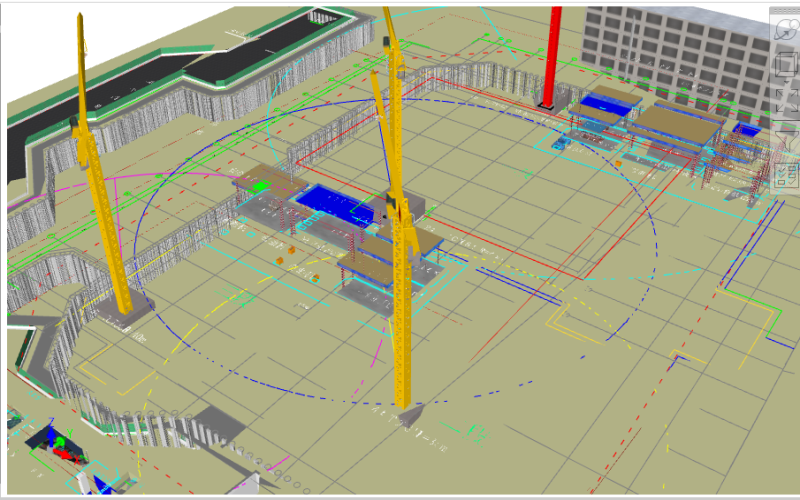

通过BIM施工现场布置软件完成脚手架模型等场地的布置和创建，对施工现场的材料、厂棚等位置进行合理地布置。施工现场平面布置应结合创建文明施工工地进行综合考虑，并为其打好基础，严格执行上级有关文明施工的各类文件规定，做到现场四周围档稳固美观，施工道路硬化平坦，物资材料堆放整齐有序，标牌醒目禁令明显，办公设施整洁干净，管理规范、安全达标。 

应用点5：

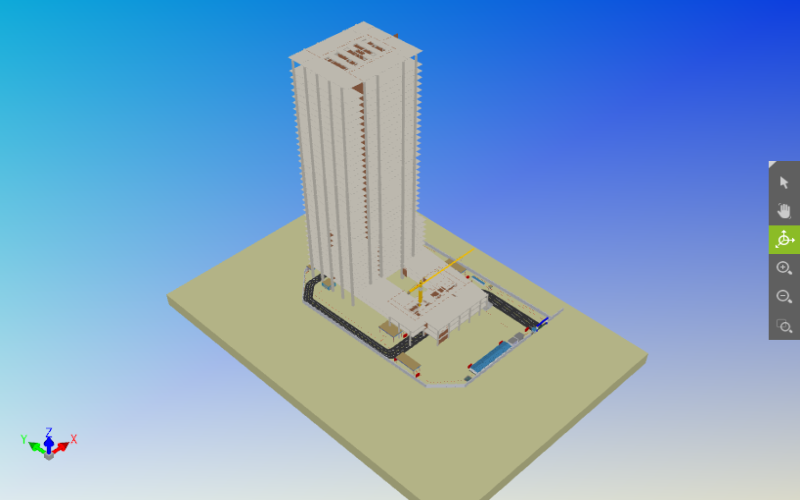

基于Navisworks软件，载入建筑、结构、机电等专业的实体模型和场地、措施、机械模型及清单计价文件、进度计划文件等其他施工管理中所涉及到的相关文件，完成项目施工前虚拟建造模拟，模拟 BIM4D、5D 开展工程项目施工管理应用；在进度管理、技术管理、成本管理、资料管理、质量安全管理、施工组织设计校核及交底、施工方案优化等开展相关的应用点进行实施。
