团队介绍：

团队由五名成员及一名指导老师组成，分别为原振峰、赵学彬、霍文、牟鑫、陈嘉璐以及谢丹凤老师。 团队成员按照楼层分工，按照分配完成分工内各专业的建模任务，充分锻炼各位成员多专业建模能力，具体分工为：原振峰、赵学彬制作地下车库部分；霍文完成1-10层，陈嘉璐完成11-22层；牟鑫完成23层及以上部分。

项目介绍：

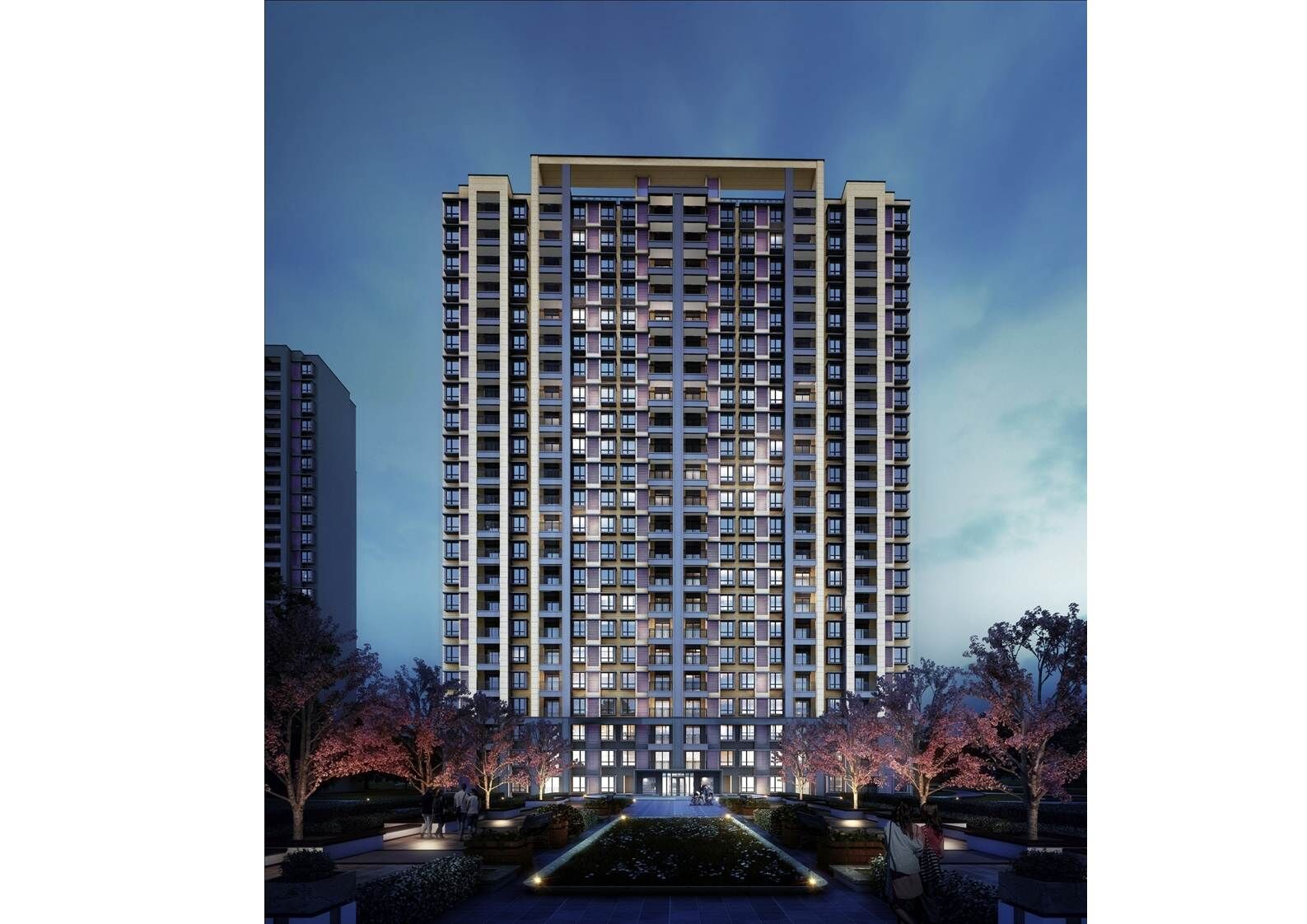

苏州虎丘C地块定销房建设项目位于姑苏区金阊新城，由17幢高层住宅楼及配套用房组成，总建筑面积24.96万㎡，建筑高度59~83m，是苏州市首个工业化高层住宅项目。项目采用装配整体式剪力墙结构，全BIM设计，预制构件包括：预制外墙板（含飘窗板）、预制内墙板、预制叠合楼板等。本项目单体预制装配率约为43%，预制构件混凝土总量约44000m3，为目前苏州在建最大规模的预制装配式建筑。该项目由苏州嘉盛建设工程有限公司承接，苏州旭杰建筑科技股份有限公司承担7#、8#、13#、17#四幢楼的装配式全过程作业。负责该项

应用点1：

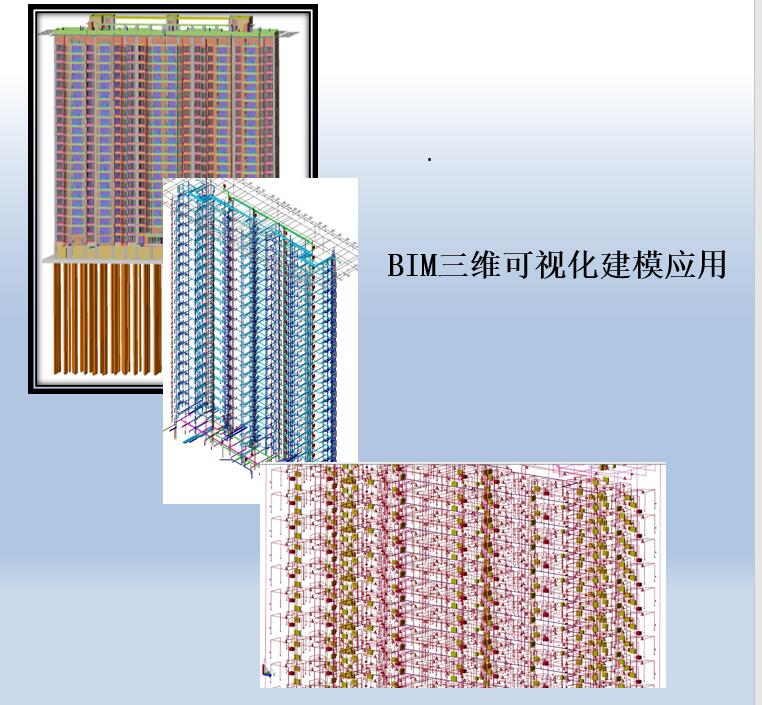

BIM三维可视化建模，使建筑结构更加直观，避免了平面设计中的标高、样式等的设计失误。

应用点2：

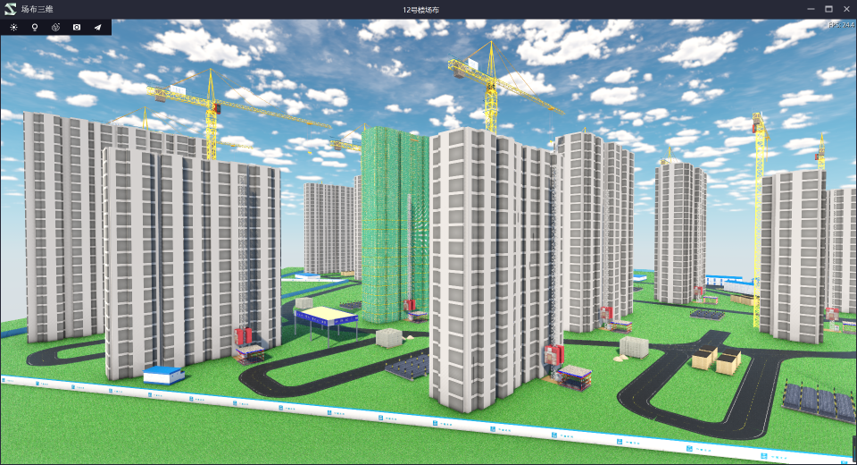

使用鲁班场布软件通过三维立体规划，建立施工现场模型。直观的反映现场情况，合理利用施工用地，科学布置场地中各个分区，提前做好线路优化、有效避免现场混乱、排除安全隐患。

应用点3：

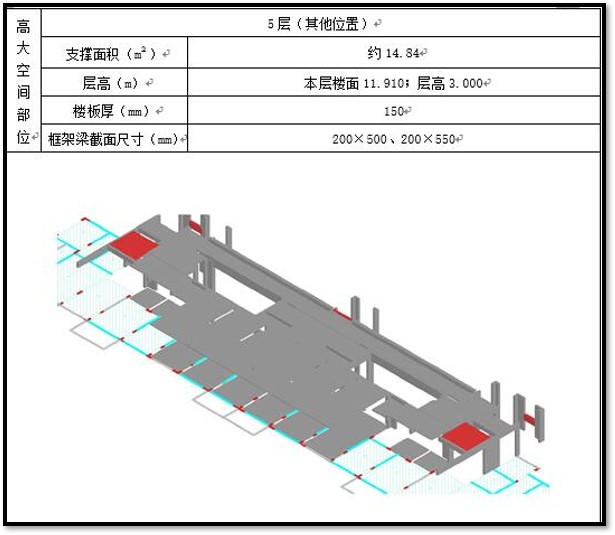

工程施工时，构件的厚度超过一定规模或构件的支模高度超过一定高度，为保证施工安全，需要对此类构件专门设计支模方案。 应用鲁班土建BIM应用功能的高大支模查找，可以快速根据梁板支模高度、构件厚度等，查找并定位到构件，还可输出详细信息的Word文档，方便后续制作高大支模方案并及时完成专家论证！

应用点4：

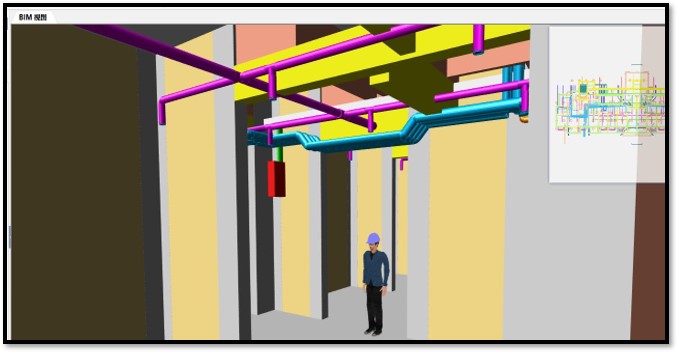

虚拟漫游：利用综合专业三维模型，模拟出建筑物内部三维空间真实情况，可以模拟第三角色的第一人称第三人称等在空间内的漫游，检查建筑设计的合理性及是否符合业主的满意程度，施工方也可对复杂节点做三维交底。

应用点5：

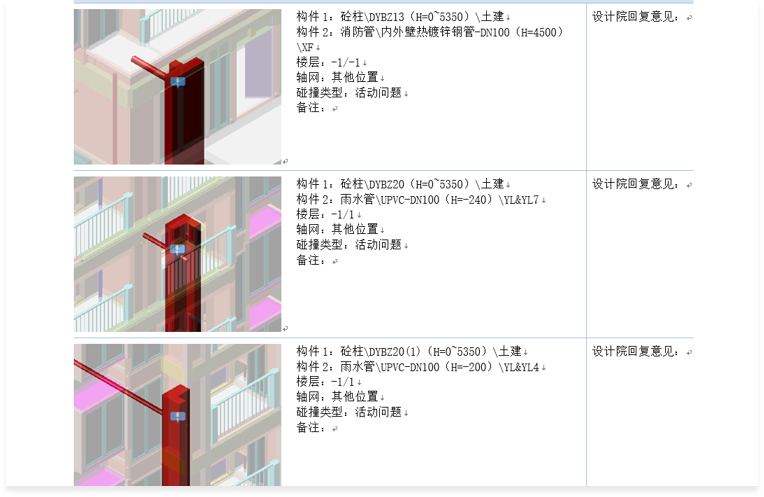

通过碰撞检查，生成碰撞检查报告，并通过鲁班Works进行模型反查，对发生碰撞的各个专业模型结合实际进行修改。 同时对设计图纸中的错误进行反馈并修正，提高模型和图纸的合理性。 避免工期的延误，大幅减少返工，改善工程质量，提前预见问题，大幅提升工作效率。
