团队介绍：

山东建筑大学为山东省人民政府与中华人民共和国住房和城乡建设部共建高校，拥有2个国家级虚拟仿真实验教学中心。本团队由管理工程学院工程管理系曾大林副教授指导，队长由工程造价专业王航担任，队员包括城乡规划学专业崔桐硕，工程管理专业张者宸、邱婧祎、孟德隆。 本模块比赛中，王航负责鲁班土建模型创建，土建BIM应用之高大支模；邱婧祎负责鲁班场地模型创建，土建BIM应用之净高检查；孟德隆负责鲁班安装模型创建，模型碰撞检查及优化；张者宸负责项目进度计划管理，视频制作；崔桐硕负责鲁班钢筋模型创建，虚拟漫游。 十年磨一剑，霜

项目介绍：

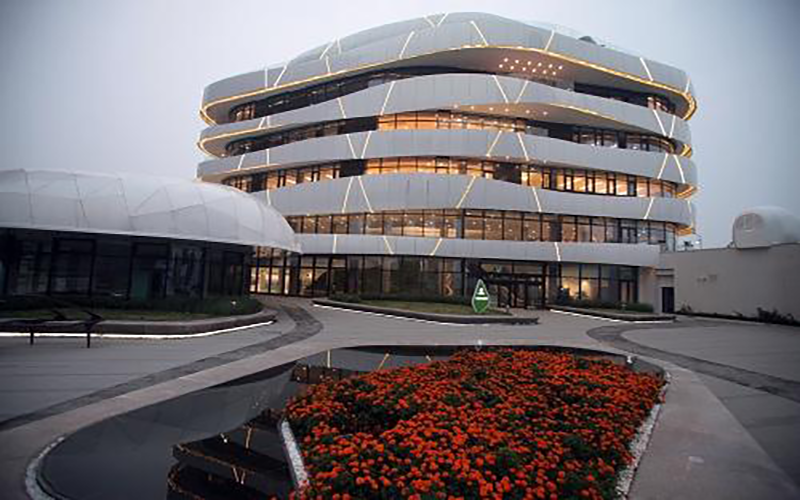

中德生态园被动房体验中心项目总建筑面积13768㎡。地上5层，建筑面积8187㎡，地下和半地下2层，建筑面积约为5581㎡。功能区主要包括会议室、展厅、办公室及部分体验式公寓。 本项目是绿色建筑三星级认证项目，也是国内面积最大、最早获得德国PHI认证的建筑之一。项目实测单位面积年用电量仅为32.2kWh/㎡，基本达到了超低能耗设计目标。 被动房技术体验中心项目在设计中使用了更多的新型处理方式，体现了项目的创新性和技术示范性。关键技术点有：阳台/挑台热桥处理；幕墙处理；具有热回收功能的新风系统；外墙涂料需洁

应用点1：

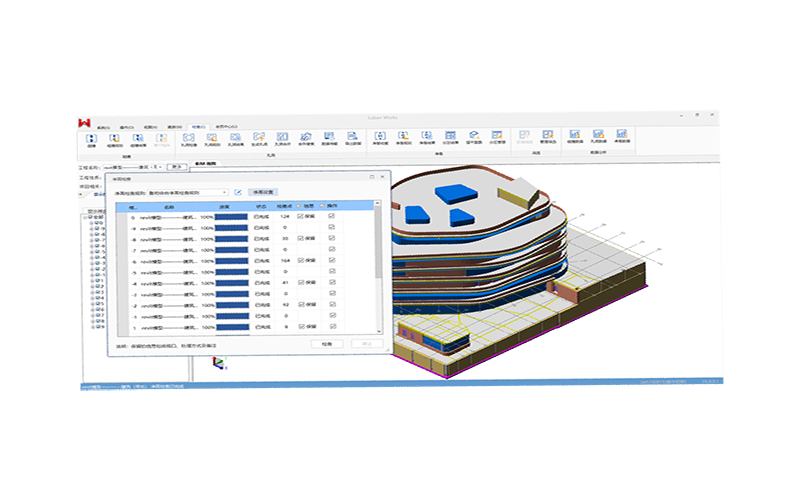

净高检查： Luban Works的净高检查功能基于三维建模的基础数据上，利用综合专业后的三维模型，检查结构，设备等的净高。净高检查可以提前模拟建筑物内部空间的情况，避免因图纸问题或管线排布不当等产生的净高不符合要求的情况，避免返工等问题的出现，节约时间成本。

应用点2：

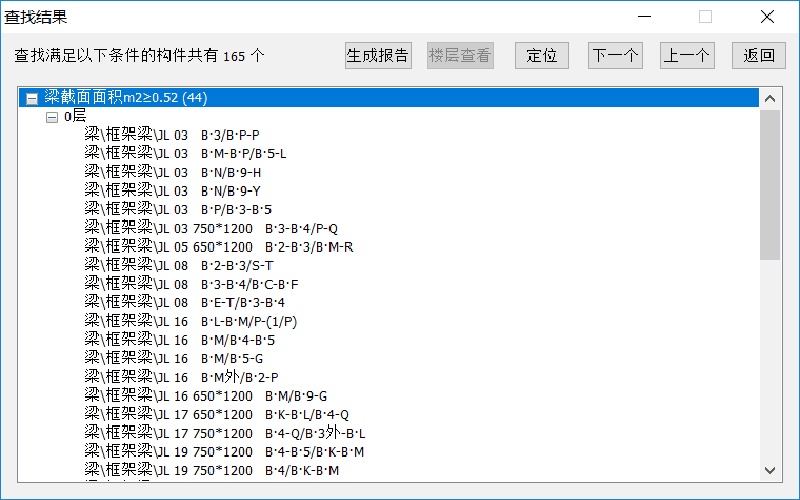

高大支模部位检查： 施工单位应依据国家现行相关标准规范，由项目技术负责人组织相关专业技术人员，结合工程实际，编制高大模板支撑系统的专项施工方案，并经过专家论证方可实施，传统的高大支模查找是通过人工翻阅图纸来确认位置的，这种方法耗时费力，并且不准确。利用鲁班软件可实现一键查找，准确定位高大支模位置，导出报告进行交底，从而制定合理的施工方案，减少施工隐患，加快施工进度。

应用点3：

虚拟漫游： Lumion的动画制作基于建成的建筑模型与实际场地环境，利用该软件的动画制作功能，制作具有实景效果的漫游动画。漫游动画可以提前了解建筑完成后的内外景效果，使各方人员能更好的判断项目效果是否符合预期，达到最大经济效益。

应用点4：

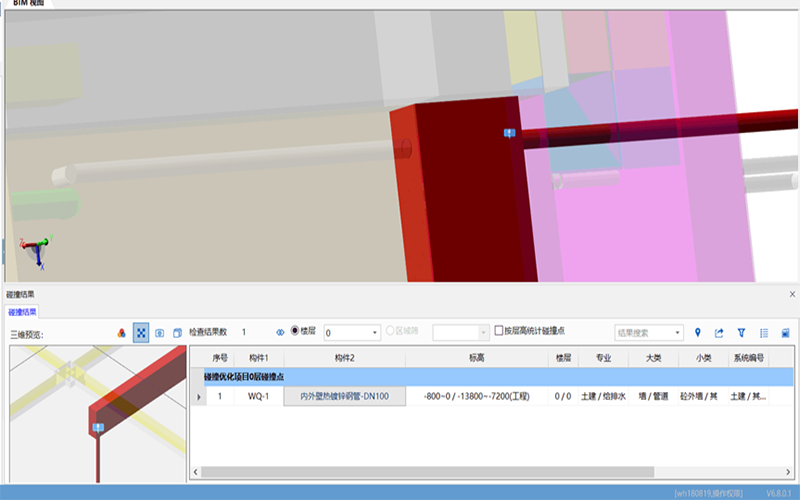

碰撞检查及优化： LubanWorks支持对BIM模型进行三维空间碰撞检查，第一时间发现和解决因二维图纸造成的问题。通过各种规范化的检查规则，确保分析出的碰撞结果与预计现场施工时所产生的施工冲突相符，从而在实际施工前预先解决问题，缩短工期。实现可视化施工交底可减少沟通错误，争取工期。

应用点5：

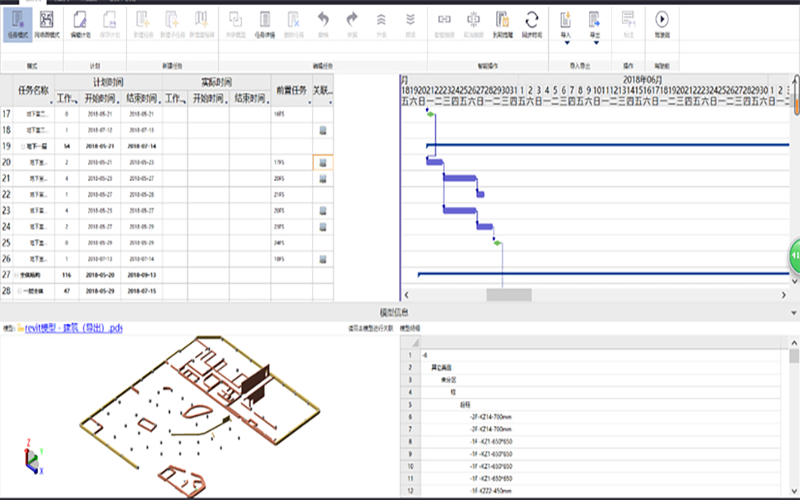

项目进度计划管理： 鲁班进度计划是首款基于BIM技术的项目进度管理软件，通过BIM技术将工程项目进度管理与BIM模型相互结合，主要由企业项目管理人员使用，通过精细到构件级的进度计划安排，形成项目建造过程的虚拟生长过程，通过横道图和网络图相辅相成的展示方式，为项目进度管理提供快速、准确、有效的计划安排，及时把控项目关键节点，为项目进度计划提供整体数据支撑，为项目按时交付提供保障。
