作品展示  |  Exhibition of Works

安工筑梦三队


指导老师:尹涛
队长:黄春阳
队员:靳夏辉
队员:平洋洋
队员:王森淼
队员:秦雪岩

安阳工学院8#学生宿舍楼

团队介绍:

我们是来自于安阳工学院的安工筑梦三队,我们的指导老师是尹涛老师,我们的团队成员有:王森淼、秦雪岩、平洋洋、靳夏辉、黄春阳,其中王森淼负责结构模型的建立和后期视频制作;秦雪岩负责建筑模型创建和BIM应用点分析;平洋洋负责结构模型建立和项目成果汇总、总结;靳夏辉负责场布模型创建和漫游动画制作;黄春阳负责建筑模型建立和PPT制作。


项目介绍:

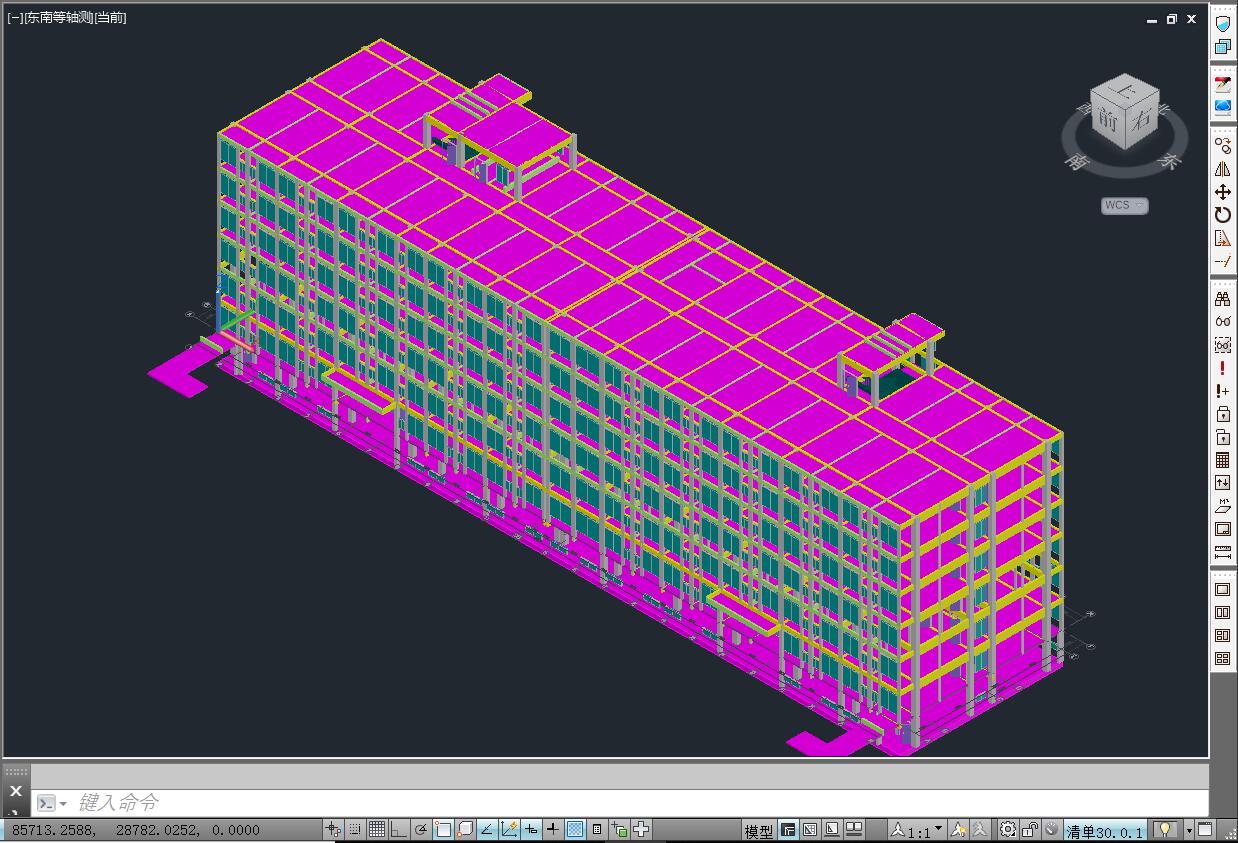

该项目是安阳工学院8#学生宿舍楼工程,结构形式为框架剪力墙结构;建筑层数:地上六层,地下一层(三至六层为标准层);建筑规模:结构总高度22.80m,结构总长度85.70m,结构总宽度20.60m;采用筏板基础,利用天然地基;室内外高差:1.20m;剪力墙抗震等级二级,框架结构抗震等级为三级;抗震设防烈度:8级;建筑结构安全等级:二级;地下耐火等级:一级;地上耐火等级:二级。


应用点1:

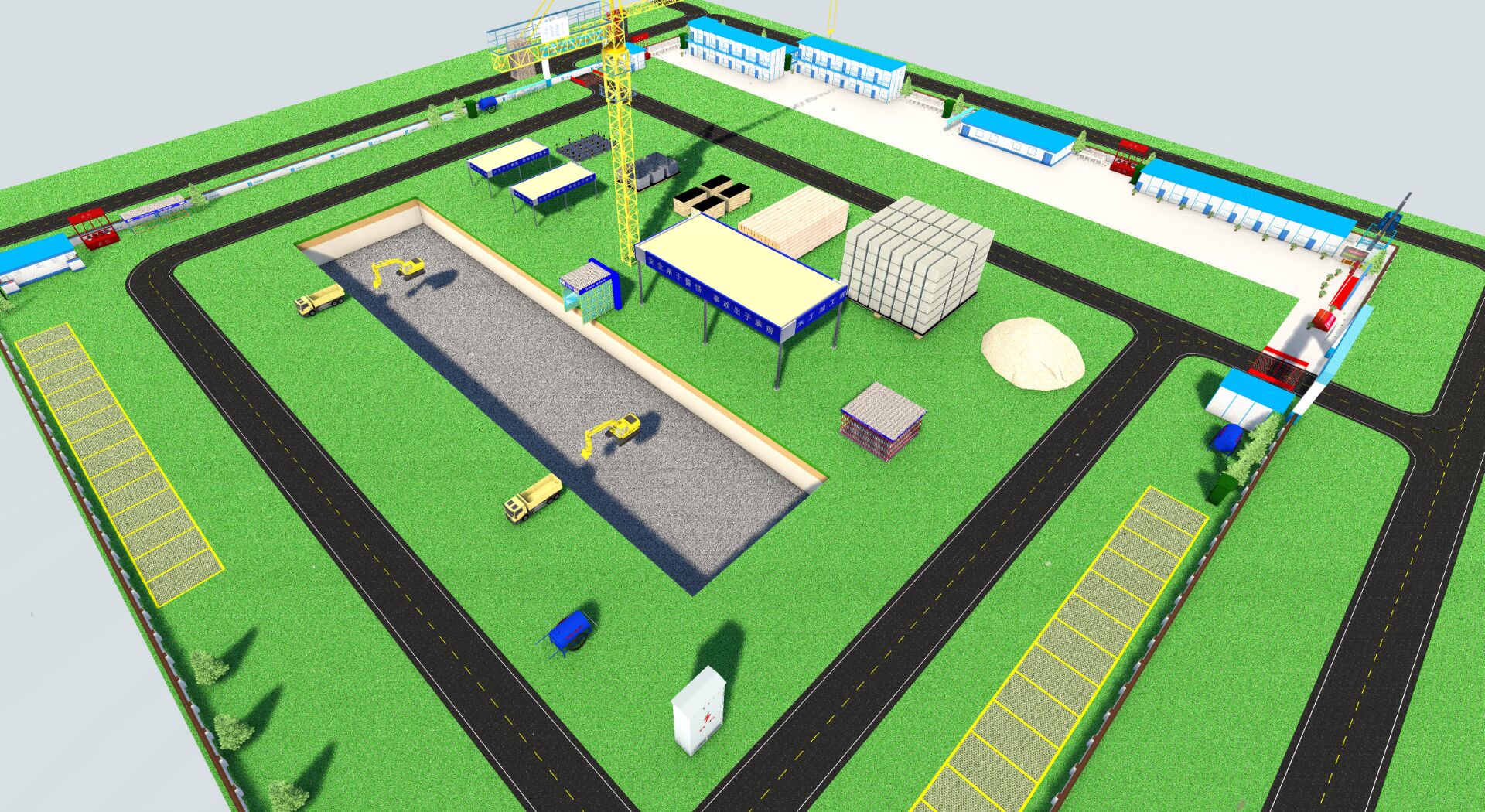

BIM应用点分析之施工总平面图布置:(1)施工用地范围,施工用机械设备固定位置及施工运输道路规划。(2)钢筋及材料加工场、水源、电源、变压器位置,临时给排水管线及动力设施。(3)各种建筑材料、半成品、构件及施工用具的储存仓库和生产工艺设备堆场。(4)一切安全、消防设施位置,停车场,项目部、员工宿舍,生活必需辅助设施。


应用点2:

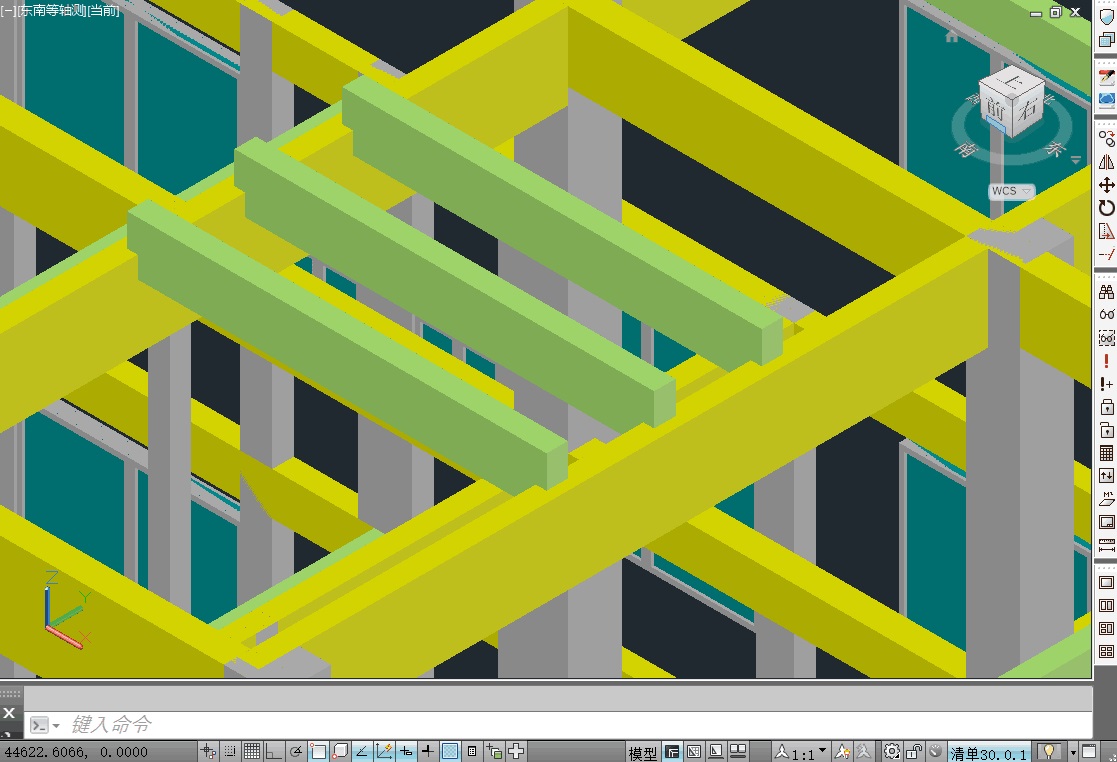

在根据图纸进行模型建立的过程中,共发现图纸问题43处,其中结构设计图问题18处,建筑设计图20处,建筑设计图与结构设计图冲突问题5处。其中结构设计图的问题主要集中在构件信息不全上,比如缺少部分梁的截面尺寸,缺少板筋信息,缺少基础配筋信息等;建筑设计图中的问题主要发生在构件间的放置上,比如窗与墙的位置冲突,墙洞位置不准确;建筑设计图与结构设计图冲突的问题有剪力墙与砌体墙位置冲突,框梁与连梁位置冲突。
