作品展示  |  Exhibition of Works

携手飞跃队
上海工程

指导老师:王静
指导老师:王宇静
队长:袁健
队员:俞子健
队员:辜铄惟
队员:夏清明
队员:龙叙合

图文信息中心BIM全过程应用

团队介绍:

上海工程技术大学的携手飞跃队,在王静和王宇静两位老师的指导下,完成了BIM模型的创建和关键点的应用。辜铄惟同学负责碰撞检测,完成了土建模型和机电模型的合并,及各专业的合模,生成了一系列碰撞分析报告;俞子健同学负责进度管理,完成了BIM 4D模型的创建,并编制了资源配置计划、分部分项及构件的进度计划;龙叙合和夏清明负责造价管理,通过挂接清单与定额得到一些系列工程造价预算书,并对造价方案进行了比选;张艳同学负责质量管理,运用模拟漫游、碰撞检测等方法对工程质量进行了控制,并对复杂钢筋节点进行了优化,;组长袁健负


项目介绍:

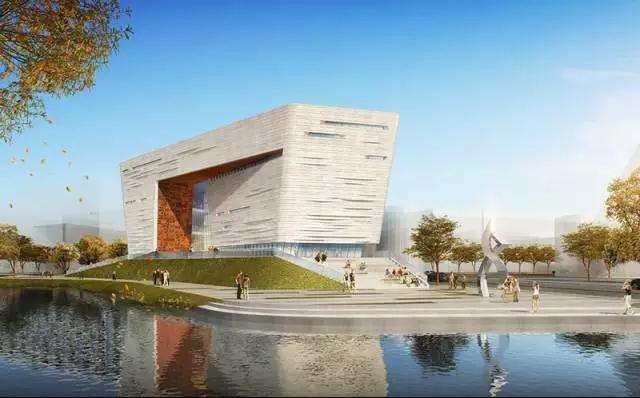

第二图文信心中心是上海工程技术大学在建工程项目之一,总建筑面积7179平方米,是一座包含地上五层、地下一层的钢筋混凝土框架结构建筑。在设计建筑时,以他山之石为寓意,在形象和材质上与老图书馆的书山呼应,通过倒角减小建筑对基地的压迫,米色石材组成的倾斜外立面使得整栋建筑沉稳典雅、别具一格。


应用点1:

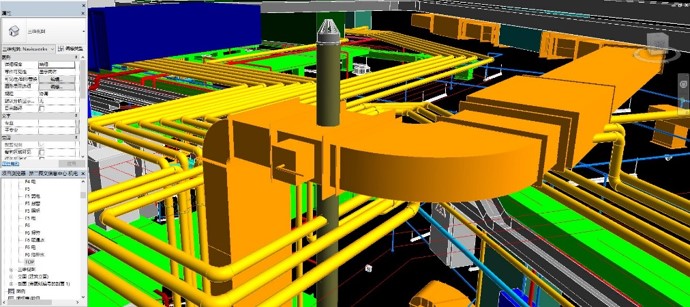

依据转弯半径小的管道让转弯半径大的管道的原则污水管只需从底部直通顶部垂直排布,而滤水管的位置和走向与污水管相比较为复杂,所以应优先考虑变动污水管的位置。


应用点2:

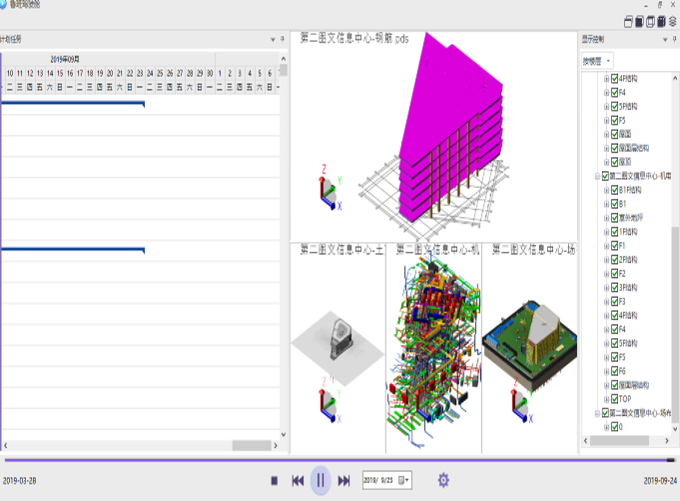

BIM-4D的进度计划模拟,先将进度计划导入再接着将相关的模型与进度计划挂接,就可以通过驾驶舱模拟得到时间轴与模型建造过程的关系图,得到钢筋工程、土建工程、场布工程和机电工程的动画模拟。


应用点3:

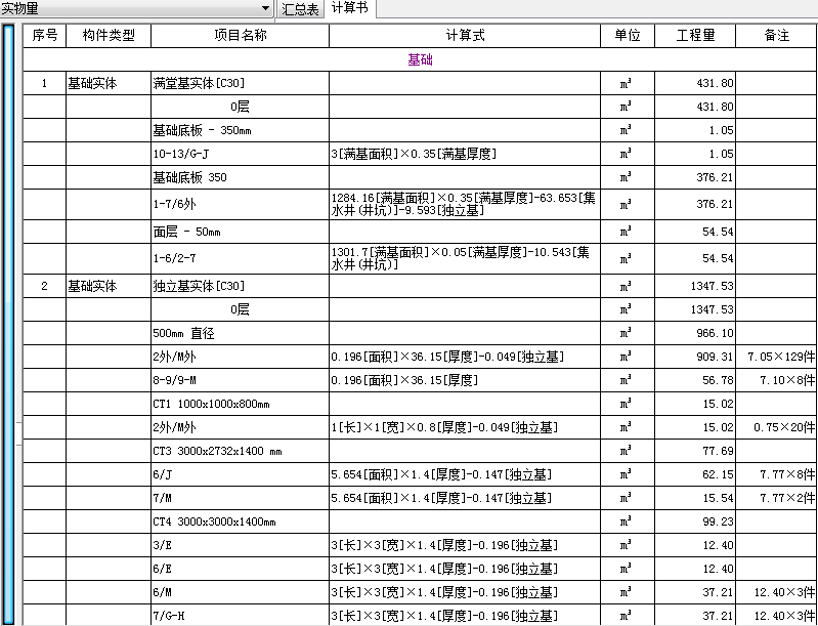

运用鲁班土建内嵌的合法性检查和云模型检查对模型进行检查和优化,在保障模型质量的基础上对工程量进行计算,再根据规范挂接清单和定额,将包含造价信息的文件导出到鲁班造价中,在预算书中对级配、措施项目、规费税金、材料价格浮动率、甲供材料等进行设置后,与市场价格关联,就可以得到一系列招投标所需要的工程造价文件。


应用点4:

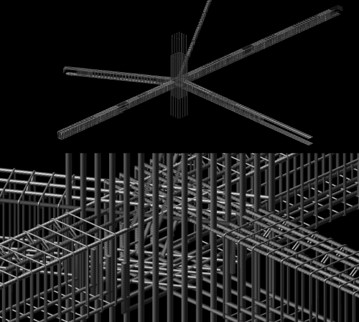

钢筋的施工很大程度上决定了施工的整体质量。图文信息中心工程中存在许多斜梁斜柱,生成了很多具有一定施工难度的钢筋节点,引入BIM技术可对复杂节点进行三维可视化交底,通过鲁班钢筋导出钢筋复杂节点的文件,利用鲁班节点对复杂节点发生碰撞处进行正交偏移处理。优化后的三维视图钢筋排布方式一目了然,以此来指导钢筋工人对钢筋进行绑扎。


应用点5:

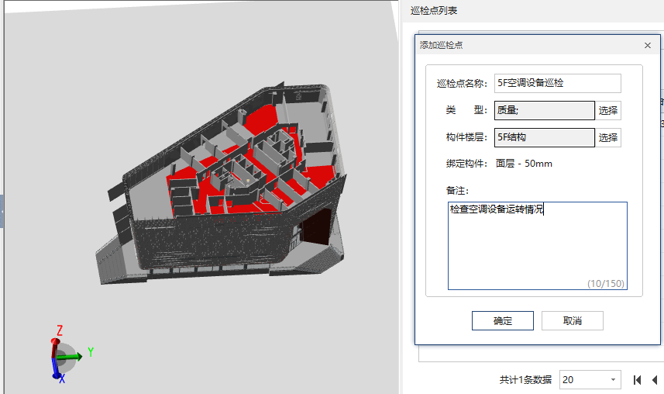

通过模型可以对设备进行计划性维护与巡检,只要我们要提前在模型中把任务输入进去,到了时间系统会自动的提示相关责任人进行工作。
