JX-star
江夏学院

指导老师:陈颖
指导老师:陈文超
队长:曹雅婷
队员:樊佳敏
队员:何清伟
队员:徐林
队员:郑林树

晋安第二中心小学教学楼3号楼

团队介绍:

学校:福建江夏学院 指导老师:陈颖、陈文超 团队:JX-star 队员:曹雅婷、郑林树、何清伟、樊佳敏、徐林


项目介绍:

福州市新晋安第二中心小学位于福州市晋安区,3号楼总建筑面积1711.62平方米,其中地上建筑面积,地下建筑面积。3号楼为地下一层,地上二层的建筑。一层为厨房餐厅,设备用房。二层为排球场,广播室,控制室等,属多层公共建筑。建筑工程设计等级为二级。抗震设防烈度为七度。建筑耐火等级为二级。建筑结构为钢筋混凝土框架结构。


应用点1:

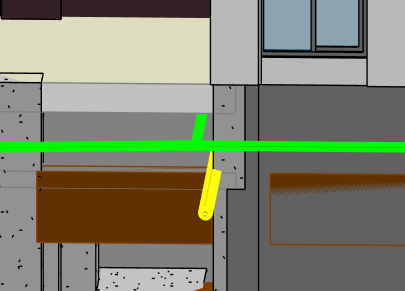

模型碰撞检查及优化: 按照专业图纸设计,蒸煮间的给水管会和排水管产生碰撞问题,这就说明在进行安装工程设计时没有严格按照规范要求,导致安装工程开工时,需要对工程进行返工,会拖延工程日期,增加工程费用。 优化方案:熟悉理解各管线的走向,在不影响其功能的情况下将,排水管的高度向下调节至-1000的标高位置,并给两种管道预留充足的间距从而避免两管碰撞。


应用点2:


三维动态剖切: 建模进行漫游,清晰生动地展示项目的功能,给人以直观感受


应用点3:

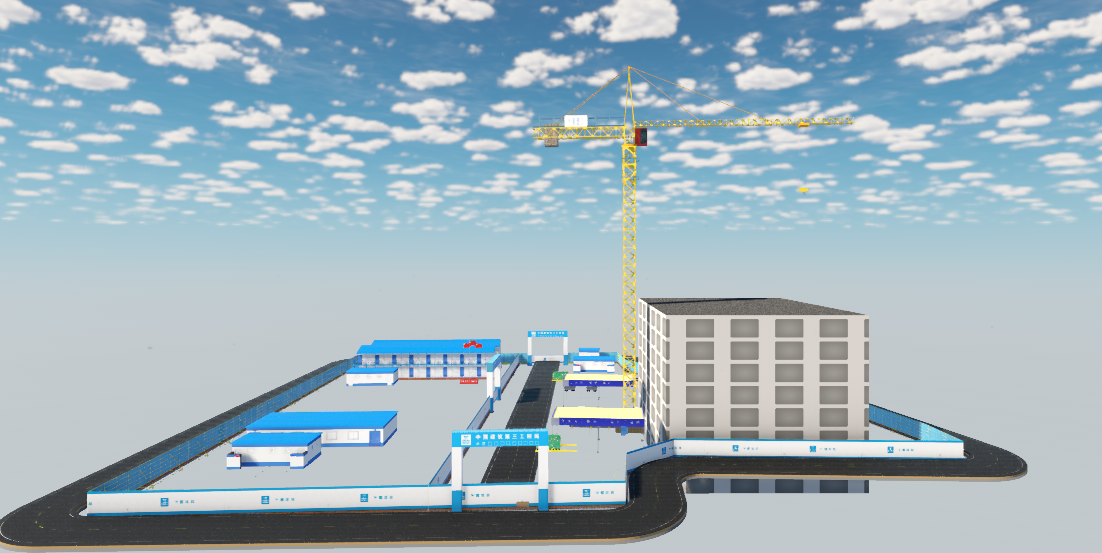

f质量安全协同: 在BIM信息技术基础上进行的安全防范模拟在晋安二小3号楼的实际施工过程当中,利用BIM信息技术对施工环节进行安全防范模拟是一项至关重要的步骤。 1.安全防护设备的事先模拟,主要是利用BIM技术检查实际中使用的防范设备能不能符合安全建设的要求。 2.利用BIM技术,对群塔一定要进行合理、有效的防碰撞模拟,事实上,这同样是从安全性的角度出发,这样做目的则是检查塔吊在具体施工。


应用点4:

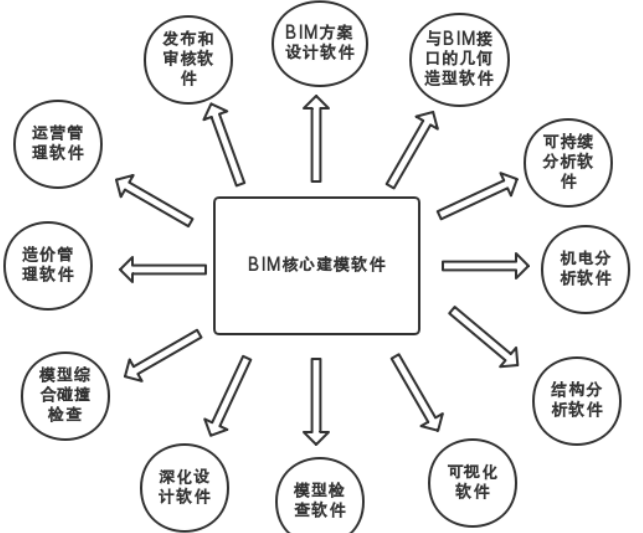

资料管理: 于建筑工程资料管理工作的开展来说,其具体管理工作的开展较为繁琐,并且工作量很大,其中很多数据方面的管理都需要管理人员具备较强的专业能力。如果相关资料管理工作不到位,那么就会导致资料方面的不规范和缺失,继而对其他方面的工作产生影响。 BIM软件涉及面很广,在整个建筑周期都可以见到BM软件的影子。


应用点5:

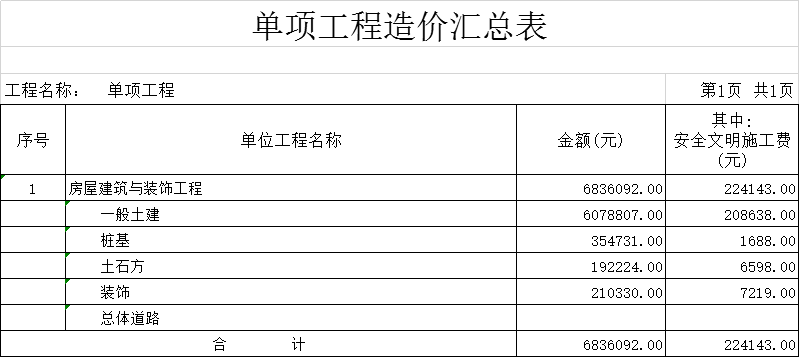

投标文件编制: 导出清单量,套上定额,得出总造价,再编制投标文件。
