西南石油大学明理楼工程联合毕业设计

团队介绍:

本次西南石油大学明理楼工程联合毕业设计由工管、土木、建环、测绘四个专业学生组成。工管负责施工组织设计、工程造价;土木负责结构正向设计;建环负责暖通、给排水、消防系统正向设计;测绘负责通过无人机取得地形数据并将BIM与GIS真整合。


项目介绍:

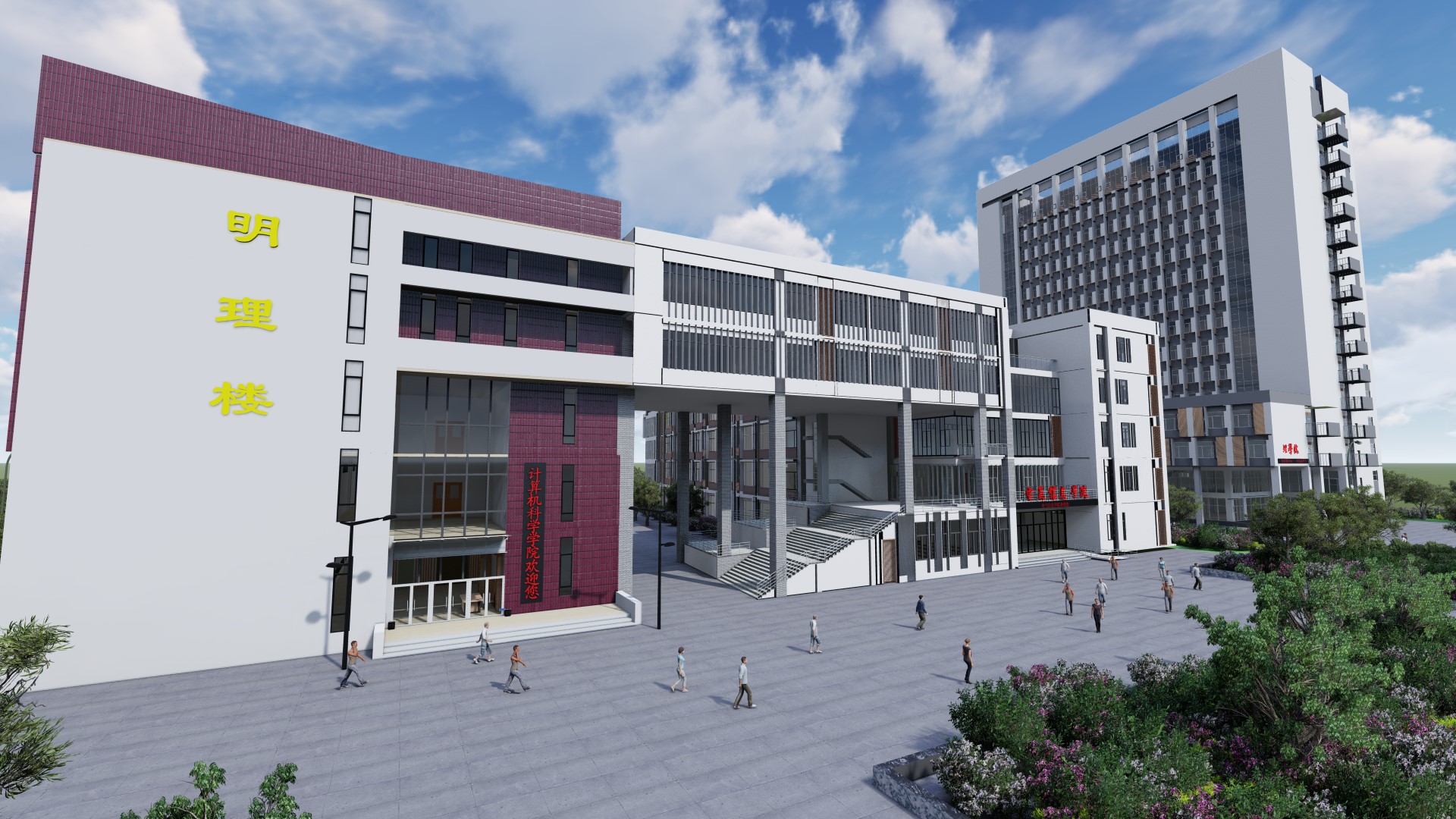

西南石油大学成都校区明理楼工程,共分为A、B、C三区。总建筑面积为45676.81㎡,A、B区地上5层,建筑高度21.3m;C区地下1层,地上15层,建筑高度58.95m。A、B区基础类型为桩基础,C区为独立基础及筏板基础。本工程设计耐久使用年限为50年,建筑物耐火等级为一级,屋面防水等级为I级, 建筑工程等级为一级。


应用点1:

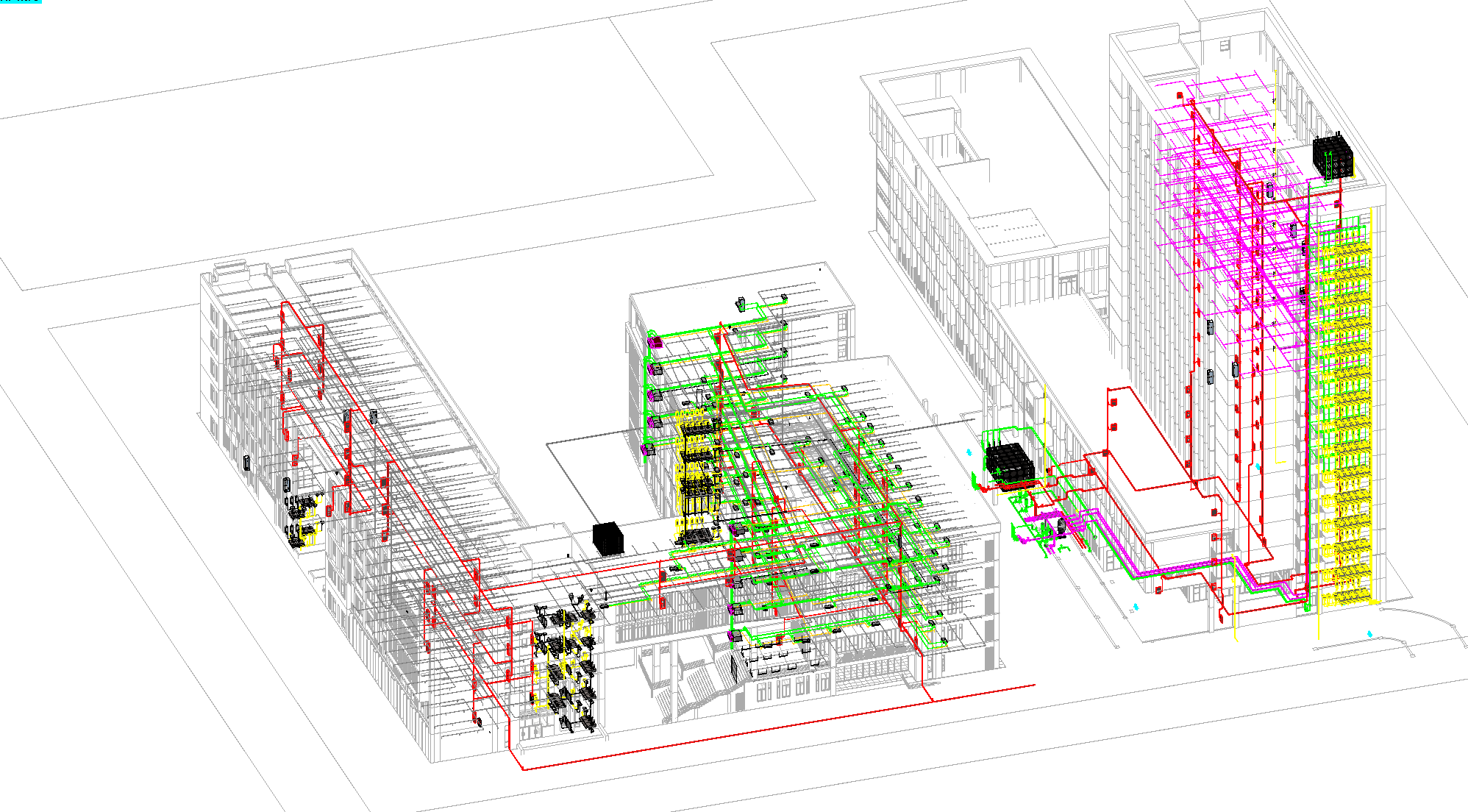

Revit建筑建模,空调系统的正向设计。


应用点2:

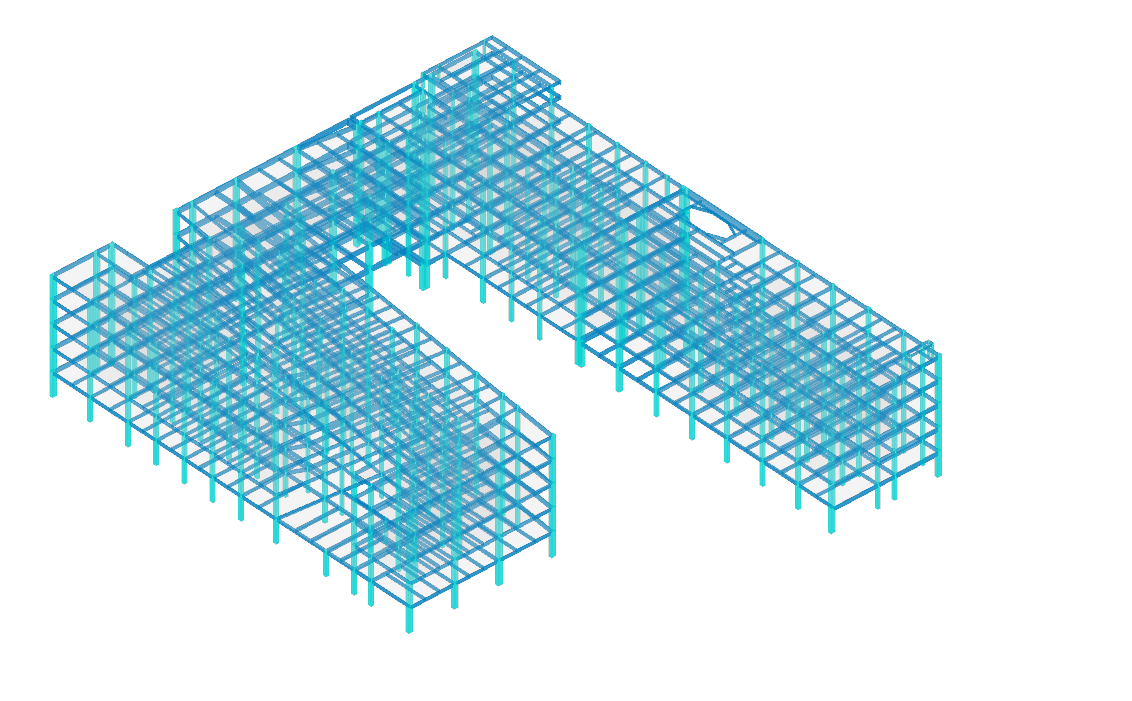

使用基于Revit的广厦插件进行结构正向设计。利用BIM的可视性,在已有的REVIT建筑模型中进行结构建模,添加结构信息参数,荷载信息。最后进行结构计算,绘制施工图。达到了三维设计二维出图的目的。


应用点3:

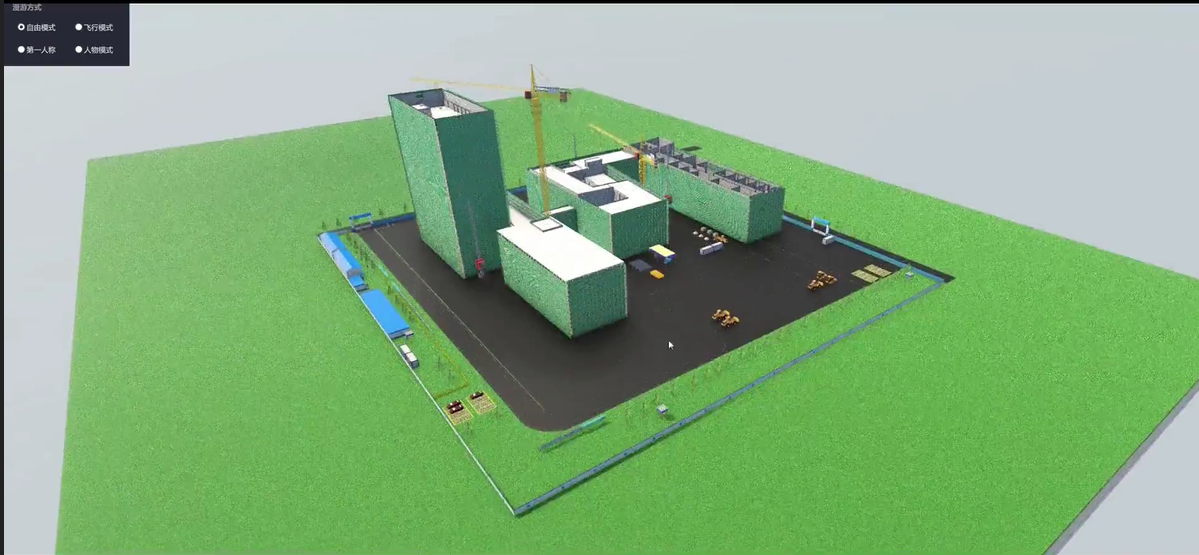

基于施工组织设计文件,参照相应的安全施工规范。使用鲁班三维场布软件对施工现场进行布置。


应用点4:

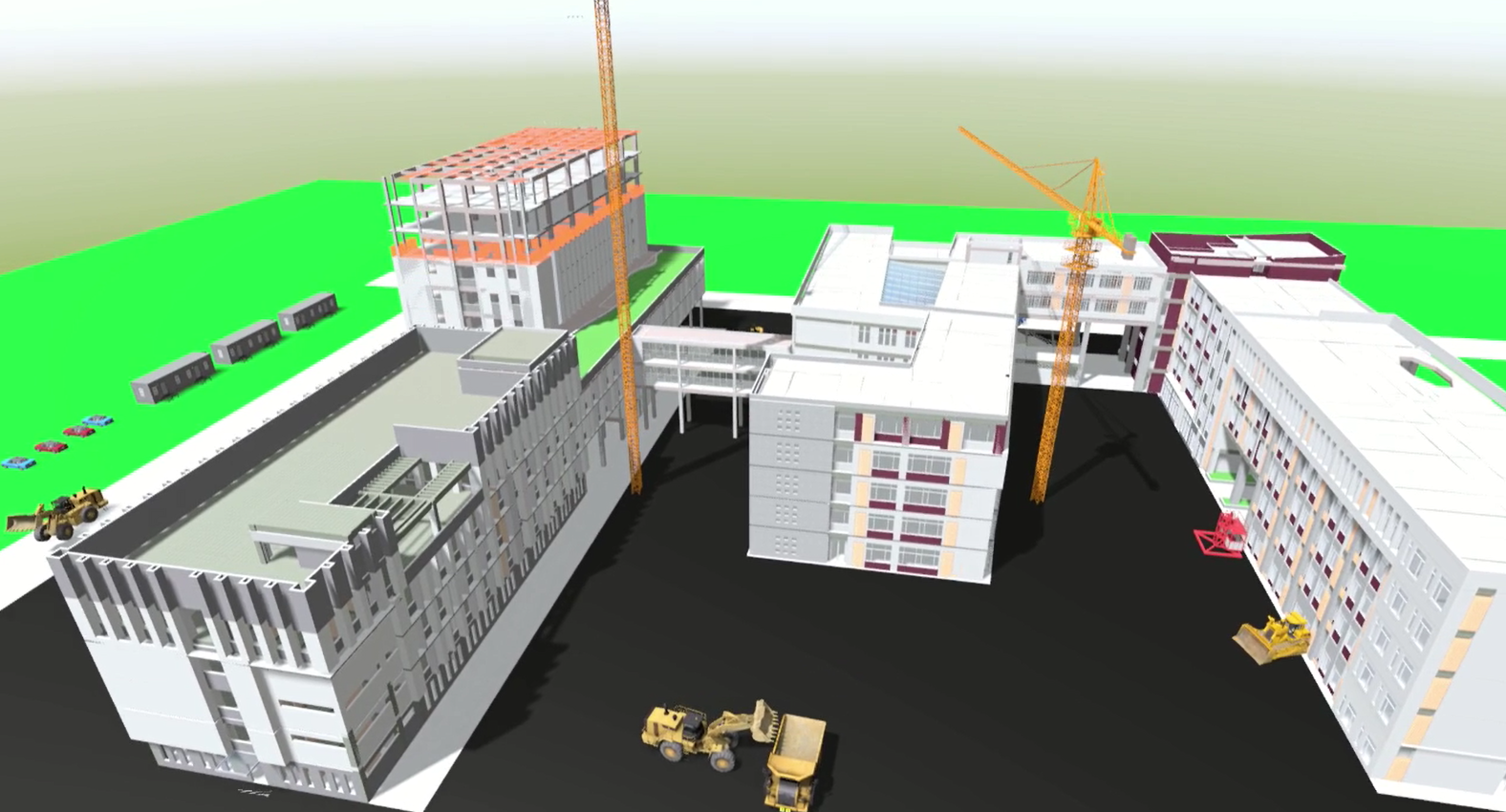

基于进度计划,将Revit模型导入Fuzor软件,关联进度计划及构件,参照场布布置相应的施工机械,完成虚拟施工。


应用点5:


在鲁班Plan中进行进度计划关联,在鲁班Govern中关联相应的造价信息,实现BIM5D的应用。
