作品展示  |  Exhibition of Works

四人行
上海应用技术学院

指导老师:李英姬
指导老师:石春香
队长:蒙明振
队员:张桂萄
队员:周伟东
队员:吴德明
队员:黄洵恺
队员:王逸群
队员:宋孟丛

四人行

团队介绍:

四人行团队来自上海应用技术大学,成员由土木工程专业、建筑环境与能源应用工程专业、计算机专业的同学组成。 李英姬、石春香—指导老师,总指挥,负责项目的统筹策划、指导、施工方案及措施的编制。 蒙明振—队长,小组任务分配管理、鲁班软件运用、进度计划安排、视频制作。 宋孟丛、黄洵恺—技术支援、PPT制作、资料汇总。 吴德明、张桂萄—项目管理、鲁班安装、Revit运用。 周伟东、王逸群—鲁班土建、信息收集反馈、资料管理。


项目介绍:

上海某高校综合教学楼 结构形式:框架结构 建筑层数:地上五层、地下一层 建筑面积:18305.66平方米 建筑高度:33.1米 建筑功能:实验及办公


应用点1:

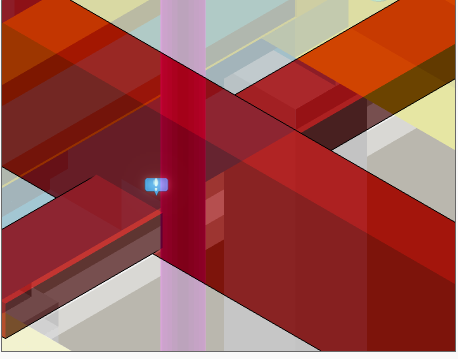

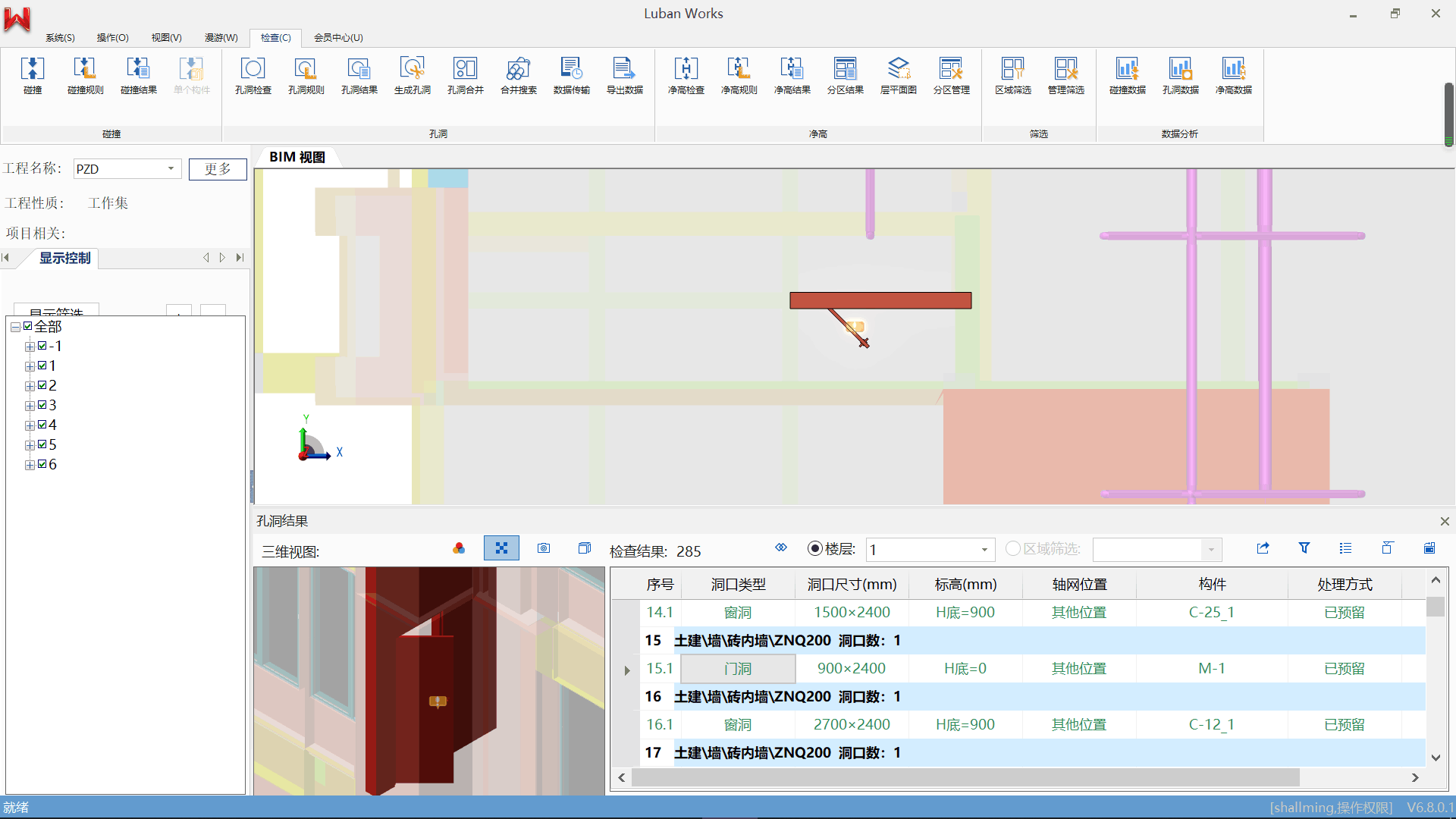

第一阶段完成的土建专业及安装专业BIM模型上传至Luban works,创建工作集,进行碰撞检测,对碰撞结果还可以进行模型反查,三维指导进行修改,碰撞检测最大受益方为设计方和施工方,帮助设计方提前解决图纸问题,减少后期索赔和变更,帮助施工方提前解决施工难题。


应用点2:

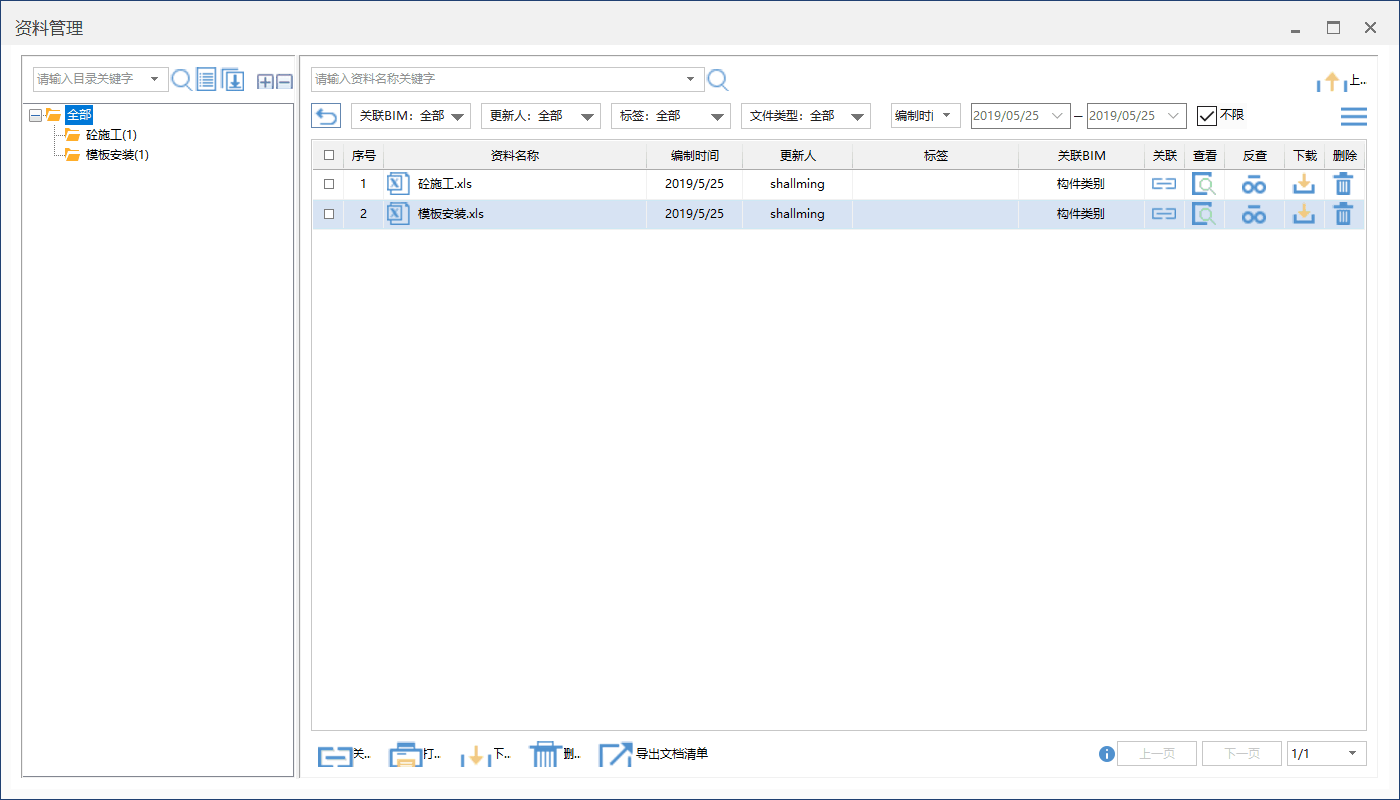

信息管理:利用Luban Explorer及时上传合同、会议纪要、技术变更等工程文件管理,形成项目资料数据库,实现建筑信息化,为实际施工时提供依据。


应用点3:

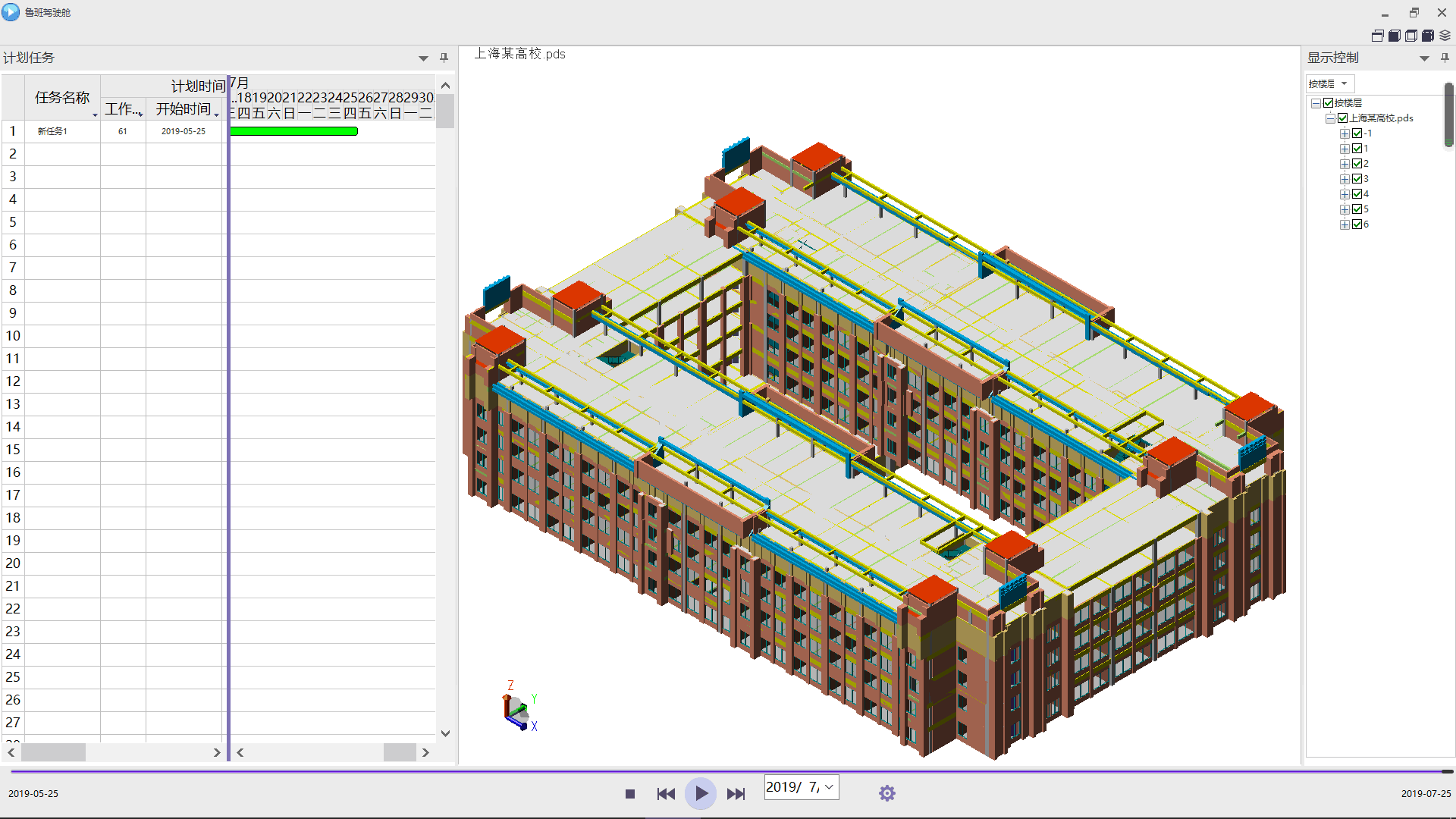

Luban Govern 依托Luban Plan 提供的数据进行BIM可视化虚拟建造,多个视口可同时观察建设过程中施工各阶段的进展与资金消耗情况,优化成本与进度管控。有利于项目管理者把控项目整体情况,更准确快速的作出决策和安排。


应用点4:

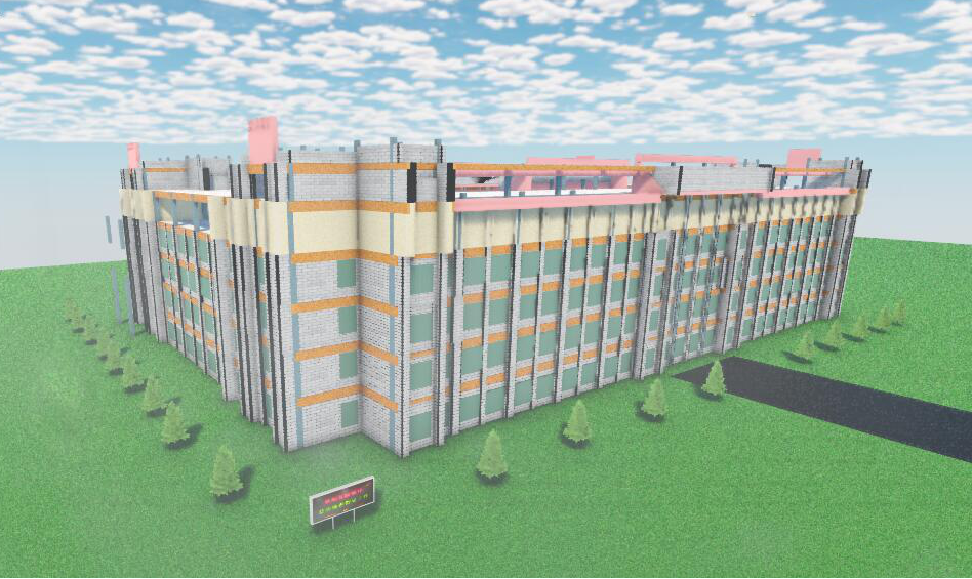

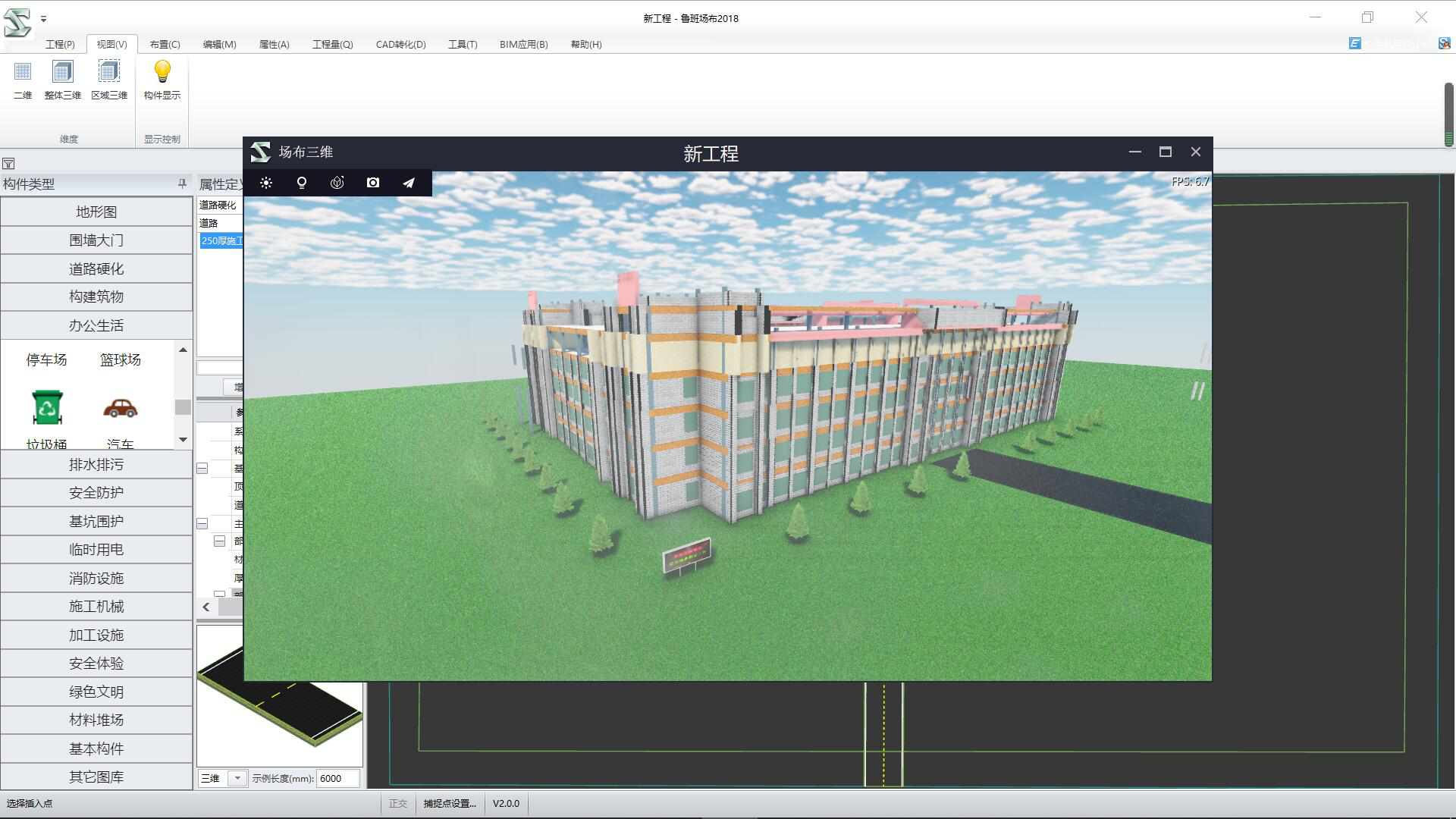

鲁班场布:模拟不同时刻、不同天气、不同情况的场景,使模型渲染更逼真。模拟危险时刻人员疏散、晴雨天、光照时长等便于业主更直观地了解建筑周边情况、消防人员逃离路径等。同时辅助建筑绿化设计,满足人类生活需求。此应用最大受益方为施工方,其次为业主方。鲁班场布在绿色安全文明施工的原理上合理排布场布构件并自动精准计算工程量,为企业精细化管理提供依据。


应用点5:


根据鲁班软件将各个专业模型进行拼装,方便查看工程中存在孔洞、净高等问题,软件通过计算可以快速定位到错误地方,形象的以三维模型展现给我们,为我们修改图纸提供了巨大的便利。
