小南河大桥

团队介绍:

128小分队组建于重庆大学城市科技学院,由指导老师张旭光,队长张韦,队员伍俊伟、徐广、廖代银、周涛组成,他们来自土木工程学院道路桥梁专业。团队队员们在比赛期间发挥自己的优势,集思广益,齐心协力,克服重重困难,最终完成好作品!


项目介绍:

小南河大桥位于湖北省鄂州市梁子湖区,是跨长港的大型桥梁。本设计桥梁为重建工程,起点里程K31+438.371,终点里程K31+587.811。大桥设计为预应力混凝土变高度连续梁桥,桥面宽12m,桥梁设三跨,跨径为40+60+40m。桥面全宽12m,设计荷载为公路1级,计算行车速度:60公里/小时,通航净空高度为8m,大桥桥址区以典型的长江滨湖平原地貌为主,温暖湿润,雨量充沛,日照时间长。 下部结构基础采用钻孔灌注桩基础,均为双排桩,每排两根,桩径为1.5m,。桥墩采用实腹式桥墩, 上部结构首先施工临时墩


应用点1:

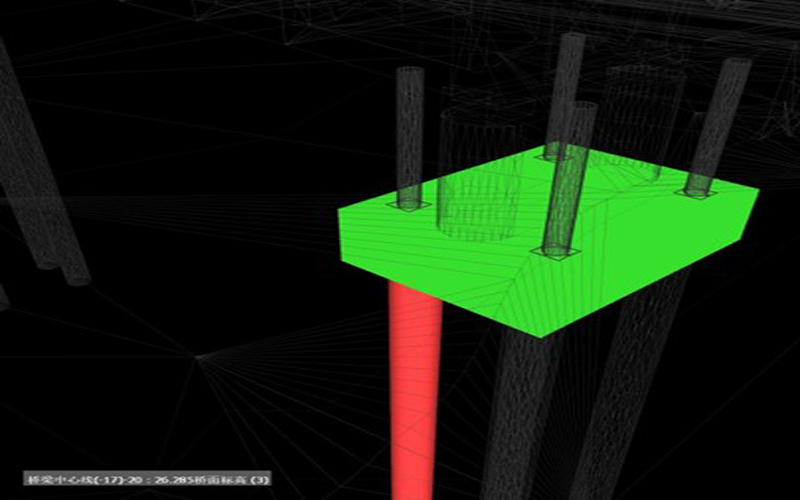

碰撞检查及优化——实现了设计施工图纸与三维模型的实时交互,对设计方案进行了超前模拟及优化,有效的减少了项目的返工


应用点2:

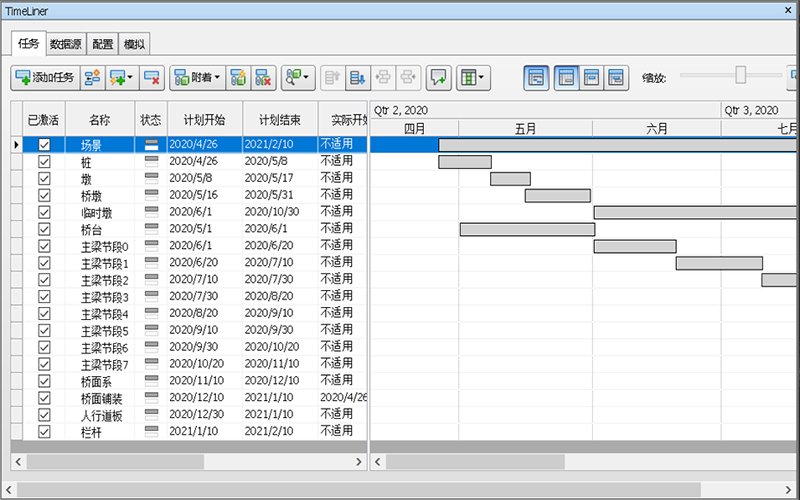

进度管理——通过BIM技术实时展现项目计划进度与实际进度的模型对比,随时随地三维可视化监控进度进展,提前发现问题,保证项目工期。使用鲁班驾驶舱,让模型按进度计划进行虚拟建造,实现项目的精细化管理,从而发挥BIM 4D的优势。


应用点3:

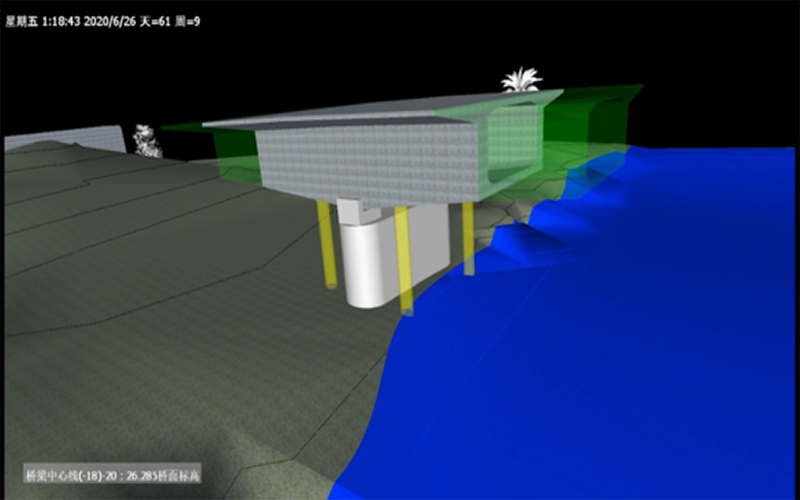

Naviswork施工模拟——Naviswork将精确的错误查找和冲突管理功能与动态的四维项目进度仿真和照片级可视化功能完美结合。3D模型配合预定的施工计划可将工地现况在计算机中进行仿真,找出施工中会产生的空间设计及时间冲突,在开工前召集各承包商对冲突问题进行讨论,在正式开工前进行设计的变更或是施工计划的调整,让拟定的施工计划更具有效率、整合性及完整性。


应用点4:

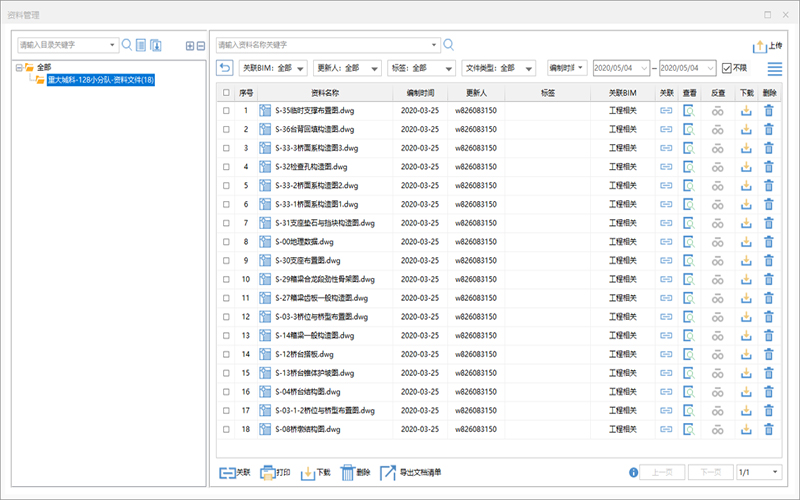

资料管理——基于BIM技术的业主方档案资料协同管理平台,可将施工管理中、项目竣工运维阶段需要的资料档案(包括施工日志、施工方案、技术交底、安全整改单、质量整改单)等列入BIM模型中,实现高效管理与协同。


应用点5:


lumion渲染漫游 ——实现工程3D虚拟漫游,通过不同的漫游模式及视角的切换,让您在操作过程中有如身临其境的感觉;依据真实、形象的三维模型进行协调,检查设计的合理性,了解实际情况。
