基于BIM的广药神农大厦的房建应用

团队介绍:

GBA-大成华农团队是由华南农业大学的一名指导老师和五名参赛学生以及广东省大成注建工程设计有限公司一名指导老师组成的。其中,指导老师张伟锋是华南农业大学教授,博士学位,从事土木工程、水利工程的教学与科研工作,曾获多项国家级、省级科研奖励;指导老师刘刚是广东省大成注建工程设计有限公司院长,公司自1988年创建以来,创造出许多优秀作品,设计项目遍及全国各地,完成工程三百余项,获得设计奖项二十余个。五名参赛学生分别由华南农业大学1名建筑学系、3名土木工程系以及1名水利水电工程系学生组成,学生参赛经验丰富,屡获奖


项目介绍:

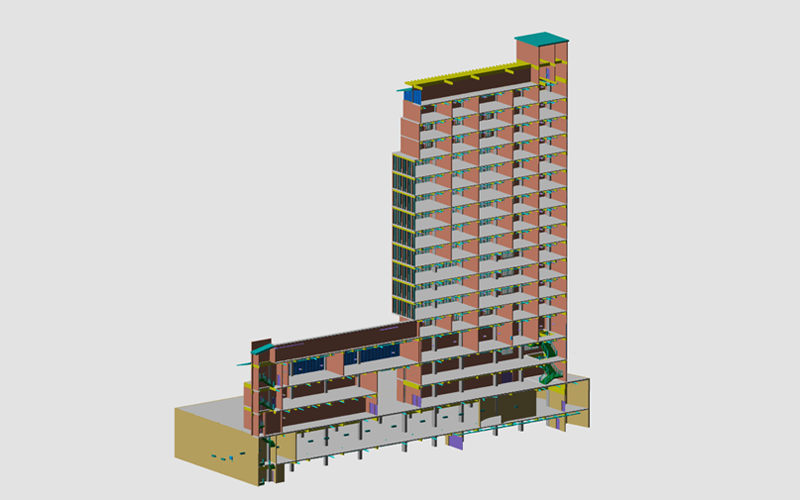

本项目名称为:广药集团-白云山和记黄埔中药有限公司科技与总部大楼-神农大厦,建设地点位于广州市沙太北路,其设计单位为广东省大成筑建工程设计有限公司,总建筑面积:18950.4平方米(其中:地上11993.4平方米;地下:6957平方米),建筑总高度:不超过60m,分为地上1~16层,地下2层,结构类型属于框架结构。本工程属于设计使用年限不少于50年,抗震设防烈度为七度,屋面工程防水等级为二级(倒置式屋面防水等级为一级),防火设计建筑分类为一类,建筑耐火等级为一级的建筑。


应用点1:


碰撞检查,由于设备专业安装工程多,内容多,设计院图纸复杂多样,在各专业间难免发生碰撞问题,为了避免后期不必要的施工损失,可以利用BIM技术进行碰撞检查,借此来优化设计方案。 通过碰撞检查及优化设计,不仅能让建筑师更加直观的发现管道布置的不合理处,又能使施工方在施工时减少不必要的麻烦,提前为管道预留孔洞等,避免了后期的施工调整,节约成本,大大提高了施工质量与速度。


应用点2:

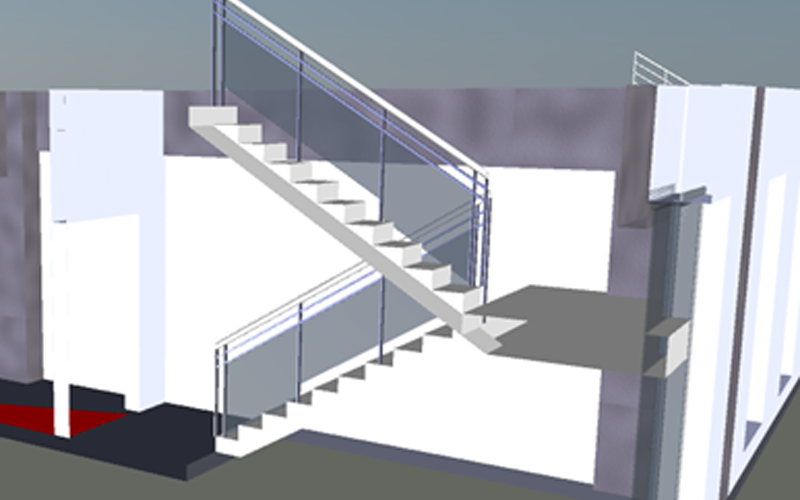

三维剖切,利用Revit、Navisworks Manage等软件可以自动生成三维剖切图,同时还可以预览外观、内部装修风格,相比于传统二维图纸,BIM技术的应用使施工与设计更加贴切、更加符合。 以第八层为例,通过BIM三维剖切,我们解决了楼梯扶手与设计不符的问题,不仅如此,我们将三维剖切制作成小视频,通过移动设备即可进行观看,同时也可观看到外观设计及内部装修风格等。


应用点3:


BIM应用之虚拟漫游 采用漫游的方式,模拟实际任务行走路线,达到真实人物的实际情况,从而保证紧急事件下逃生路线的最优化。 通过应用BIM技术,我们模拟了发生火灾等紧急事件时,人员的最佳逃生路线,保障人们的生命安全,避免因混乱而发生意外,这次应用,采用虚拟漫游的形式,模拟了真实情景,优化逃生方案。
