团队介绍：

如果我开挖掘机你还会爱我吗战队由土木院17级土木工程李昆亮、刘芸、刘伟浩、16级土木工程宋昆阳四位同学组成，并由常莉、崔雅博老师指导。

项目介绍：

本项目为某高校大礼堂，框架—剪力墙结构体系，地上三层、地下一层，地下建筑面积3379㎡， 地上建筑面积为14366 ㎡ 。本工程根据使用性质和要求属于一类高层建筑，主体结构设计使用年限50年，耐火等级为一级，抗震设防烈度为7度。本项目涉及到安装土建钢结构等多个专业，存在图纸设计错漏，施工交叉工作频繁、工程材料种类众多等问题，给施工管理带来了巨大挑战 作为学校的标志性建筑，除体积大楼层高外，精心设计的钢结构也是它的亮点之一。建筑过程中还使用了大量幕墙结构，使得它除建筑本身寓意之外又具有夺目的外观。为同学们提

应用点1：

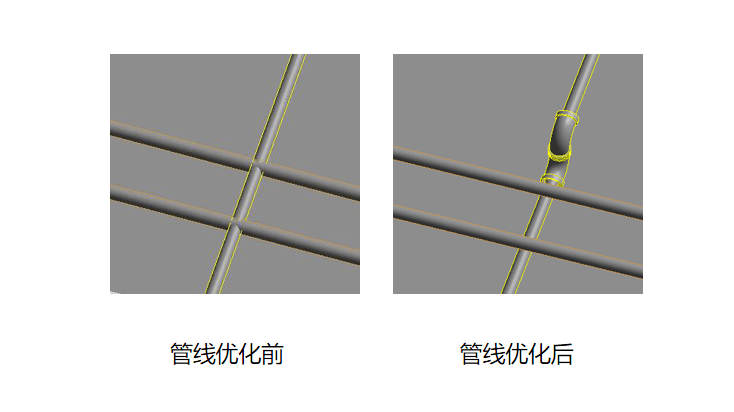

碰撞检查 在传统2D图纸上，不能明显体现管道碰撞，所以我们建立三维模型后进行碰撞检查，对有问题的管道进行分析优化，根据小管让大管，有压让无压的原则调整管道，并导出碰撞报告，以此来降低施工过程中的设计变更和返工现象，提高施工效率，节约人工成本和时间成本。

应用点2：

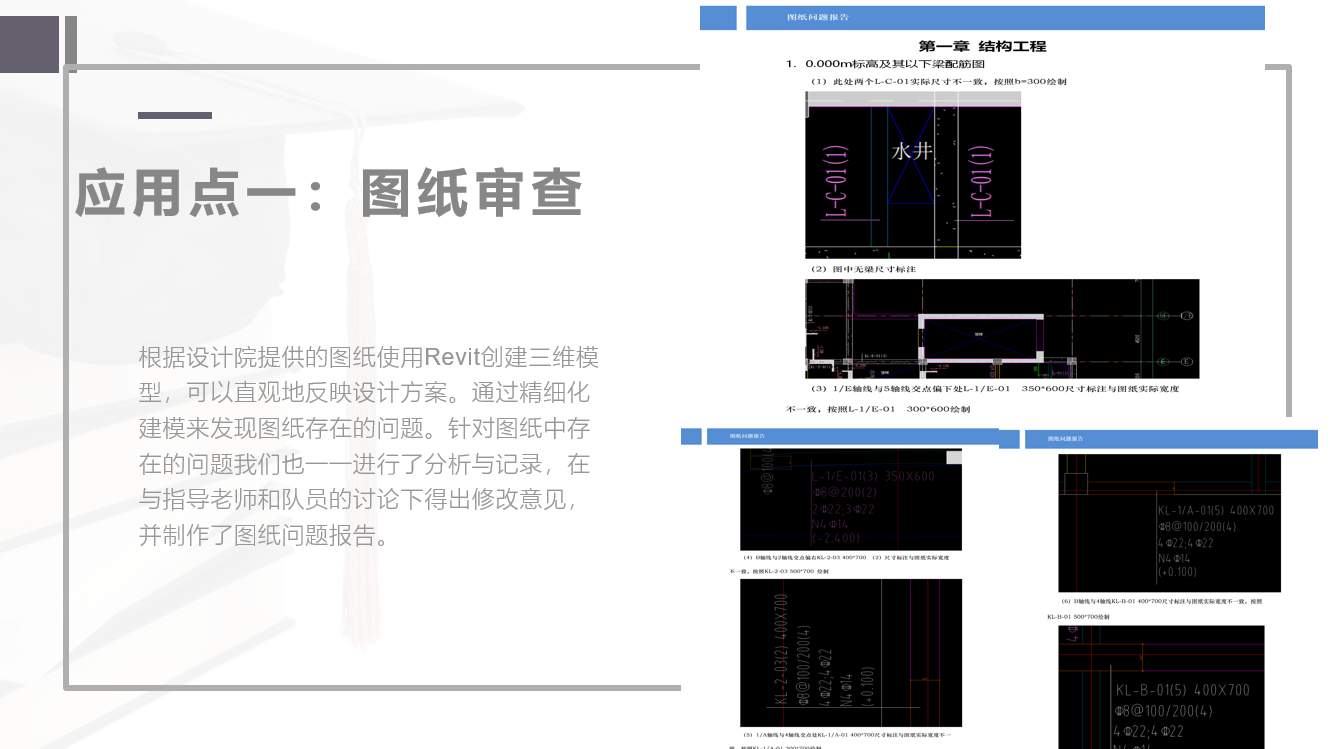

图纸问题审核 我们通过建模实现施工图纸的三维化，找出图纸中的错、漏、碰、缺等问题，本项目在建模过程中查出图纸错误六十三项，及时与设计单位取得联系并进行更正，其中屋面因建筑施工图与结构施工图不符，而对建筑图进行了较大调整，最终拟定方案取消一部分的屋顶水箱。

应用点3：

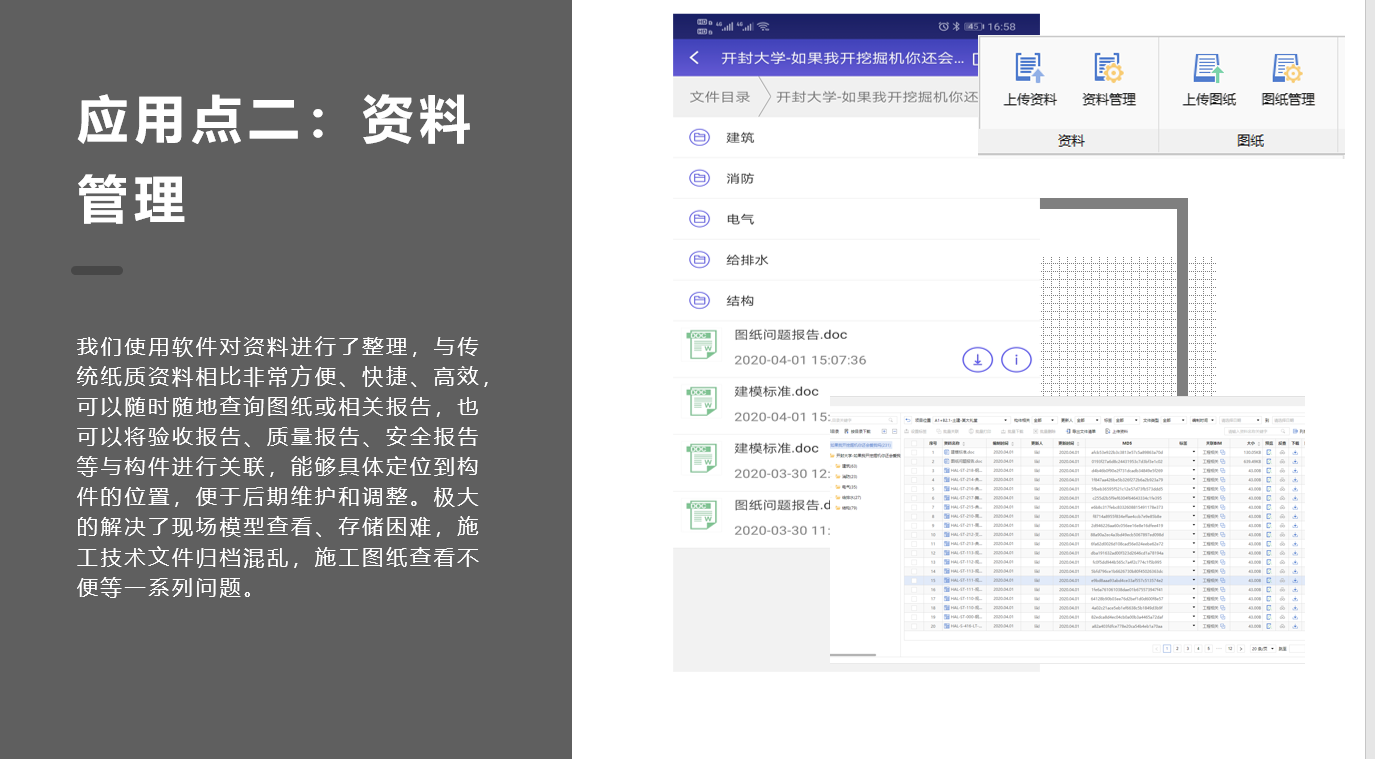

数字化资料整理 我们使用软件对资料进行了整理，与传统纸质资料相比非常方便、快捷、高效，可以随时随地查询图纸或相关报告，也可以将验收报告、质量报告、安全报告等与构件进行关联，能够具体定位到构件的位置，便于后期维护和调整。极大的解决了现场模型查看、存储困难，施工技术文件归档混乱，施工图纸查看不便等一系列问题。

应用点4：

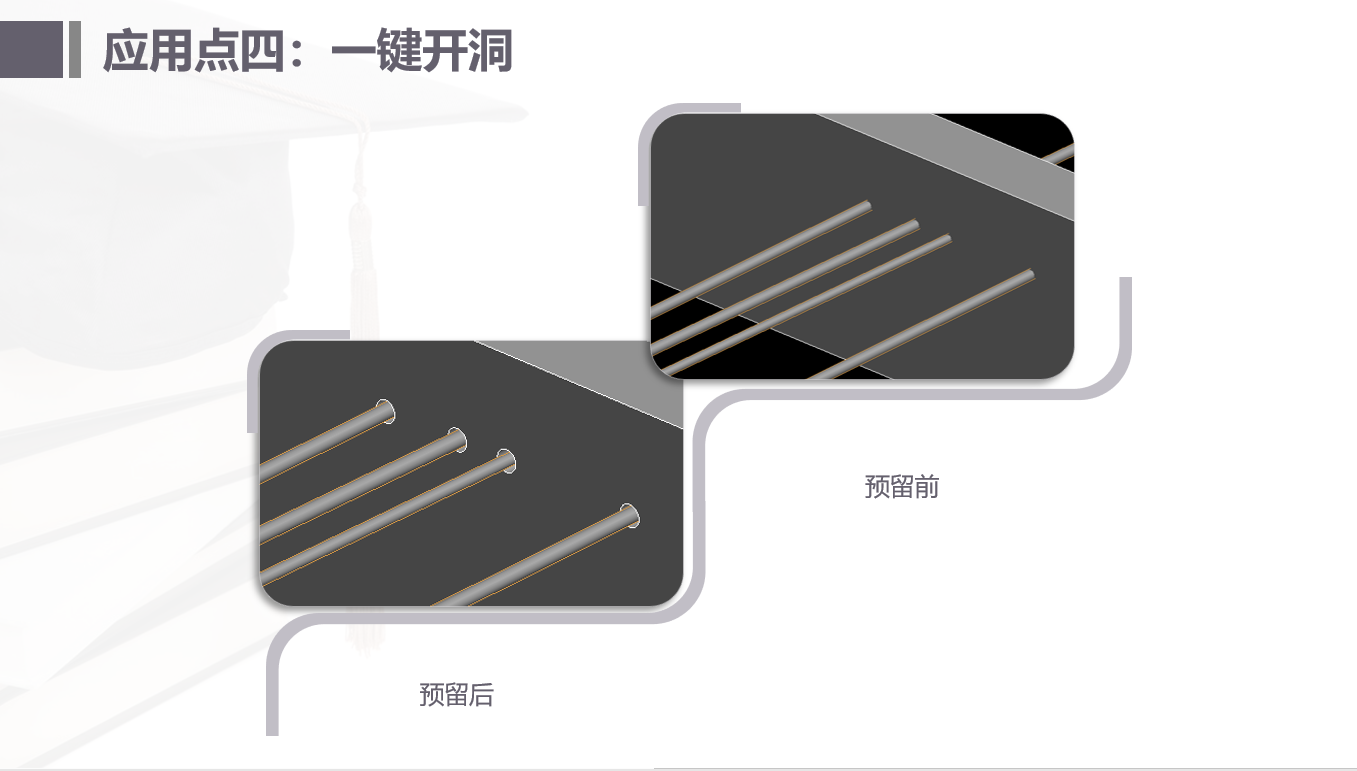

孔洞预留 施工现场中需要预留孔洞的位置有很多，为避免按照传统施工方式预留孔洞可能会出现的孔洞预留位置、大小不准确等问题，影响工程质量，造成浪费，因此使用鲁班工厂生成孔洞在模型中预留洞口大小和位置，导出开洞报告，避免堵洞和二次开洞现象。大大节约技术人员和专业班组的时间成本，同时也减少了管道碰撞
