作品展示  |  Exhibition of Works

智联队
陕西工业职业技术学院

指导老师:陈强
指导老师:张玉洁
队长:吴昊
队员:王若
队员:徐鸣
队员:王鹏
队员:陈泳州

地铁科技大厦专项BIM应用

团队介绍:

指导老师;陈强老师、张玉洁老师:指导团队完成毕设作品。 队长:吴昊:负责机电模型的建立,组员任务协调、Luban iWorks等。 队员:王鹏:负责给排水模型的建立,鲁班场布等。 陈泳州:负责暖通模型的建立,渲染及动画。 王若:负责建筑模型的建立,鲁班协同,Luban iWorks等。 徐鸣:负责结构模型的建立,以及模型三维剖切的应用。


项目介绍:

项目名称:地铁科技大厦 建设地点:深圳深南大道和科苑大道交汇处西南侧 建筑高度:248.9m 建筑面积:129603.86㎡ 总用地面积:9772.1㎡ 建筑层数:共计50层 结构类型:裙房采用钢框架结构,办公楼采用框架 -核心筒结构 建筑类别:一类 抗震设防烈度:七度 耐火等级:一级 工程使用年限:50年 该建筑作为地铁地产“商务心坐标”类首发产品,围绕着“地铁文化”、“绿色生态”、“快速通道”三个主题展开建筑设计,亮点纷呈。


应用点1:

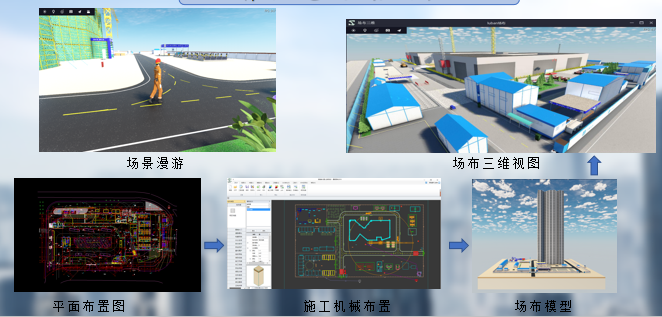

鲁班场布应用 施工组织:应用鲁班场布软件,合理规划布置施工机具、材料堆场、办公生活等区域,指导施工。


应用点2:

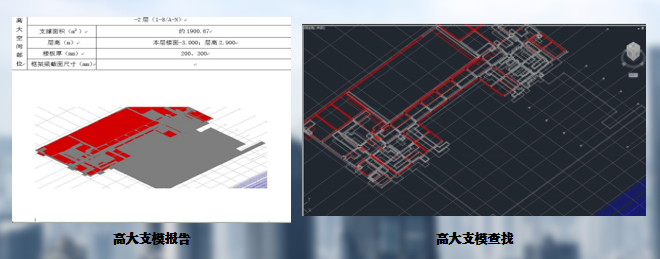

鲁班土建应用 高大支模:提前对模型构件进行高大支模查找、确定高大支模方案、减少施工中的技术间歇、提高效率,缩短工期。


应用点3:

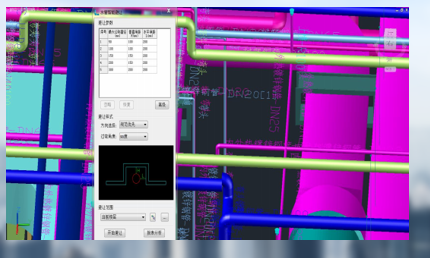

鲁班安装应用 智能避让:1.管线智能避让,报表分析,使排布更合理,减少返工,降低成本。 2.对不同系统分颜色显示,便于三维信息获取,提高效率。 避免遗漏点 减少重复劳动 提高工作效率


应用点4:

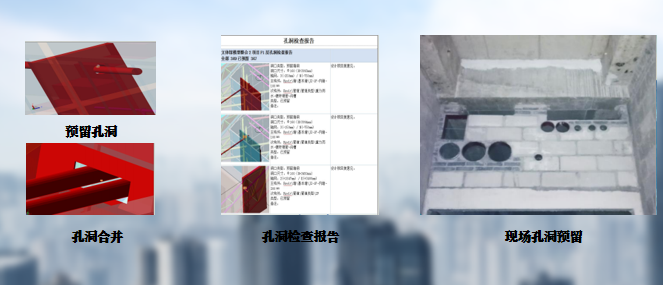

鲁班Luban iWorks 预留孔洞:通过对土建与机电专业的协同后进行孔洞检查、生成孔洞和导出检查报告,提前预留洞口杜绝了后期机电开凿的二次破坏和大量洞口封堵,而且有效减少砌体施工中的材料消耗和垃圾废料产生量,大幅提升施工质量。


应用点5:


鲁班Luban Plan 进度计划:建立周、月、年三级控制,通过实时进度对比、定性纠偏,确保项目进度,通过进度信息与三维模型型构件关联,实时提醒工程进度,实现4D可视化。
