作品展示  |  Exhibition of Works

全能鲁班队
安阳师范学院

指导老师:李海涛
指导老师:刘玉
队长:张喆
队员:张旭涛
队员:卜腾
队员:孟福星
队员:王文端

中新五月花城二期17#楼工程

团队介绍:

全能鲁班队由指导老师李海涛老师和刘玉老师,安阳师范学院建筑工程学院学生张喆、卜腾、张旭涛、孟福星、王文端五位同学组成。张喆担任组长,主要负责给结构建模、漫游及成本管理应用点;卜腾负责场布建模、暖通建模、进度管理及场布检查规划应用点;张旭涛负责电气建模、给排水建模、碰撞优化及资料管理应用点;孟福星负责土建建模、质量管理及安全管理应用点;王文端负责土建建模、PPT制作、制作视频。五位成员团结协作完成了最终的作品。


项目介绍:

本工程位于河南省新乡市凤翔路与华泰路交叉口东北角。总建筑面积为:5538.95㎡,本工程属于多层住宅建筑,地下一层,地上九层,建筑设计使用年限50年;建筑性质及用途:居民住宅楼。


应用点1:


在鲁班Works软件中进行三维空间碰撞检查和孔洞检查,生成碰撞报告和孔洞报告,现场与设计单位及时沟通并及时修改预留孔洞错误定位,避免了二次施工与避免不必要的变更与浪费,大大节约了施工时间与成本。


应用点2:

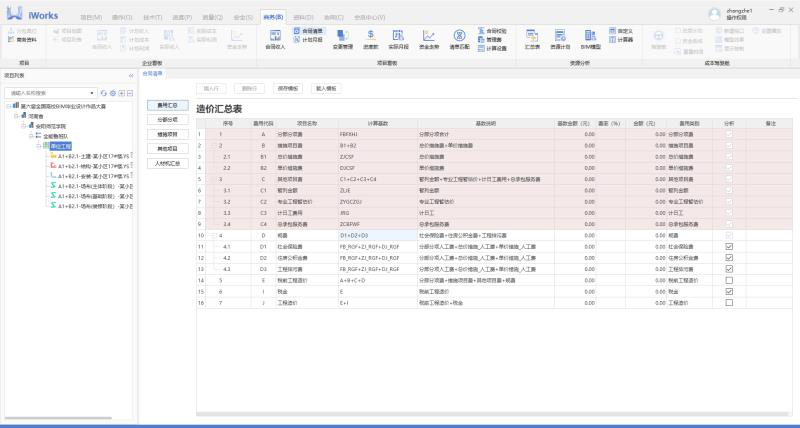

鲁班土建导出Tojz格式,导入鲁班造价进行计量计价。再导入Iworks里面进行与模型的关联,与模型和进度合成5D虚拟动画,设置工程里程碑,生成进度款的申报,有利于施工单位进行工程款的结算,避免拖欠工程款的现象。


应用点3:

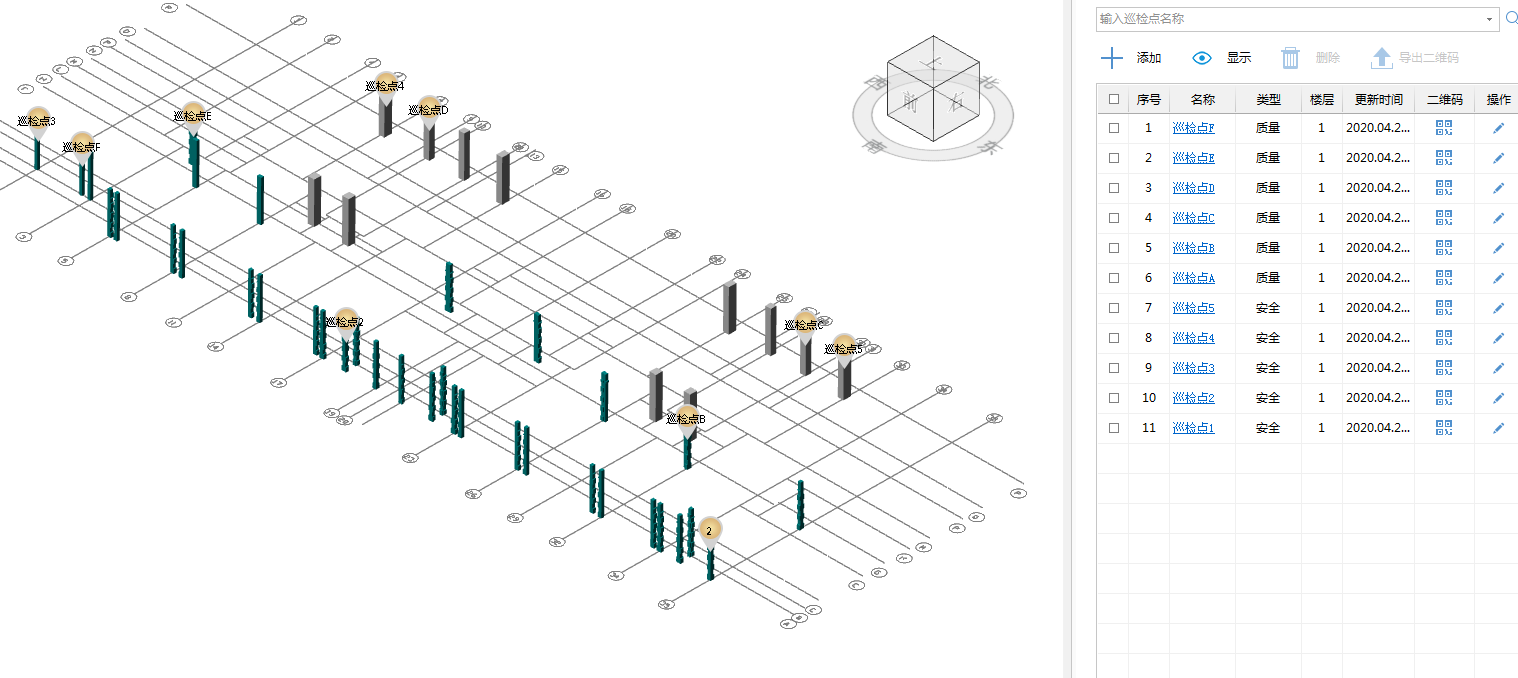

施工过程中的巡检时非常重要的,通常情况下需要我们到指定的位置进行检查。在Luban iWorks里,我们需要先设定好巡检点,我们以柱子为例,设置好巡检点,创建巡检任务和时间,相关的巡检人员看到就会看到任务,并在规定的时间里进行检查和拍照。最后出具巡检报告,方便管理。这个过程中的每一项都可以导出二维码,方便察看和保存。


应用点4:

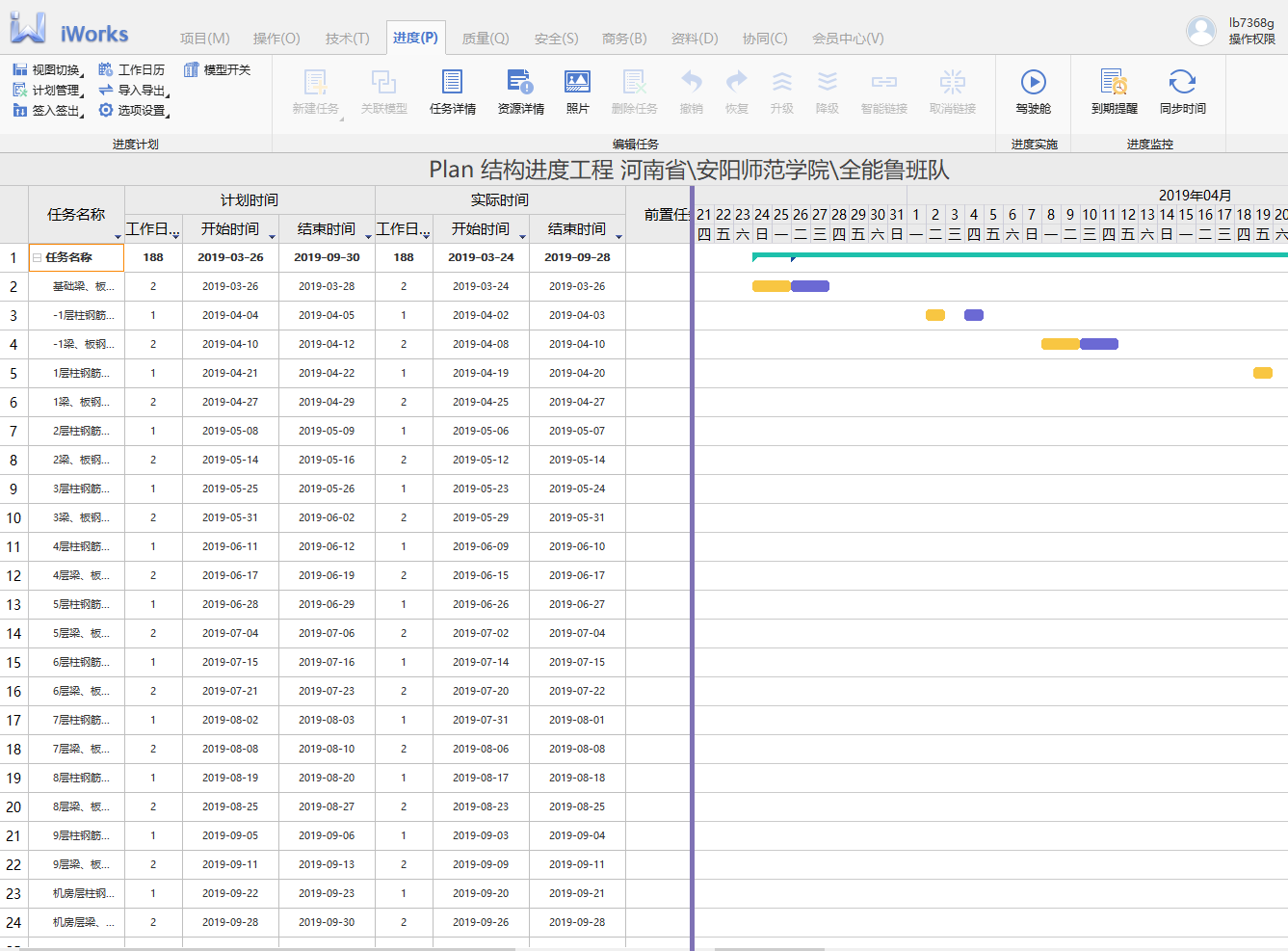

将进度与三维模型关联起来,通过驾驶舱可直接系统查看该项目进度时间顺序,以及流程。便于节约时间管理以及节省成本预算,更好的掌握工程的进度以及更改错误。


应用点5:


在鲁班协同软件中,可以直接联系到相关的人,把本次工程变更中涉及到的人直接联系到一起,变更中需要用到的材料可以直接上传。我们主要模拟了钢筋绑扎不规范、图纸变更、安装阶段报告三个过程。具体过程为,我们作为责任人发起协作,联系另一名同学进行改正,最后由组长进行审核通过,这个过程的进展大家都可以看到。
