作品展示  |  Exhibition of Works

众志队
凯里学院

指导老师:王展光
指导老师:甄映红
队长:张齐狼
队员:寿克云
队员:杨海金
队员:张浩然
队员:吴林

原生态文化博物馆

团队介绍:

我们的团队为众志队,在比赛过程中队长分配任务给每位负责各方面任务的队员,在这过程中遇到的问题与困难大家一起讨论解决和请教指导老师指导解决。在这比赛的过程中我们团队各司其职,精益求精,众志成城,力求做出个完美的比赛成果展示在大家面前。


项目介绍:

本项目工程的博物馆位于凯里学院学校内,建筑层数共7层,项目建筑总面积为10199.8平方米。项目建筑风格为现代建筑与民族建筑相融合,其主要结构为钢筋混凝土框架结构,项目建筑为一级耐火等级。从一层到顶层采用长方形环廊,使上下层在空间上相互贯通并且还大大增加了采光。


应用点1:

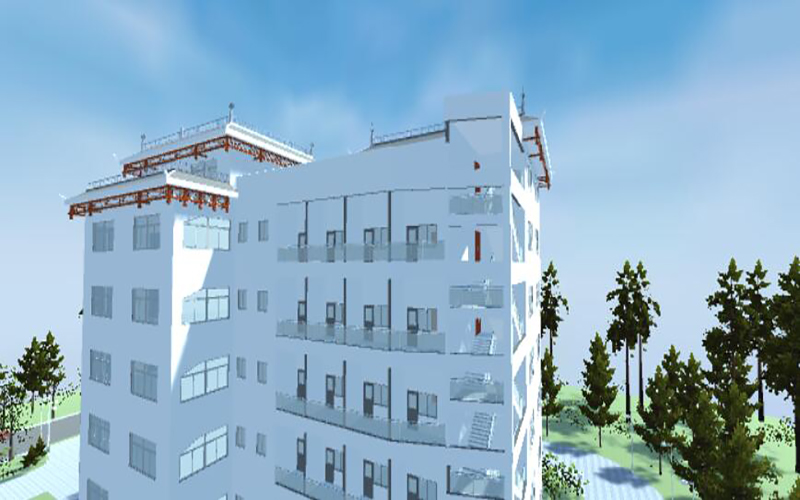

相机动画漫游:动画漫游通过VR技术模拟三维虚拟的漫游动画,通过这虚拟的漫游动画呈现出建筑项目的三维立体感和建筑物的外观设计与外貌,以及场地布置的精美景象,为建筑物增加视觉感。


应用点2:


点击触发事件:利用vr技术制作出来的场景,通过点击触发的方式把交互按钮对应的构件及场景逐一的呈现出来,让人们一眼就了解到建筑物的大致结构组成及细部做法。


应用点3:

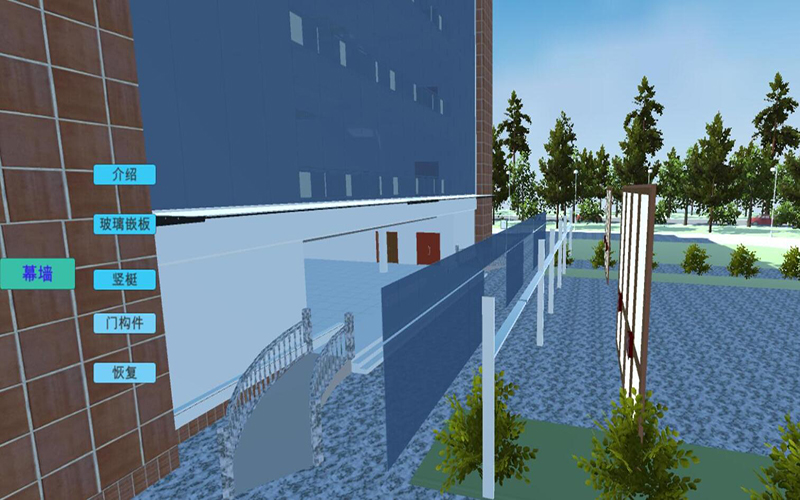

幕墙施工工艺:幕墙采用50x150mm矩形塑钢竖梃、有色玻璃嵌板、以及门框材质为桦木的透明玻璃嵌板门,整个幕墙体系通过连接预埋件挂在建筑主体结构上。玻璃幕墙在形式上脱胎于玻璃窗,施工简单,形式传统,易于被人们接受,玻璃幕墙也能有效地增加建筑的通透性以及视觉感。


应用点4:

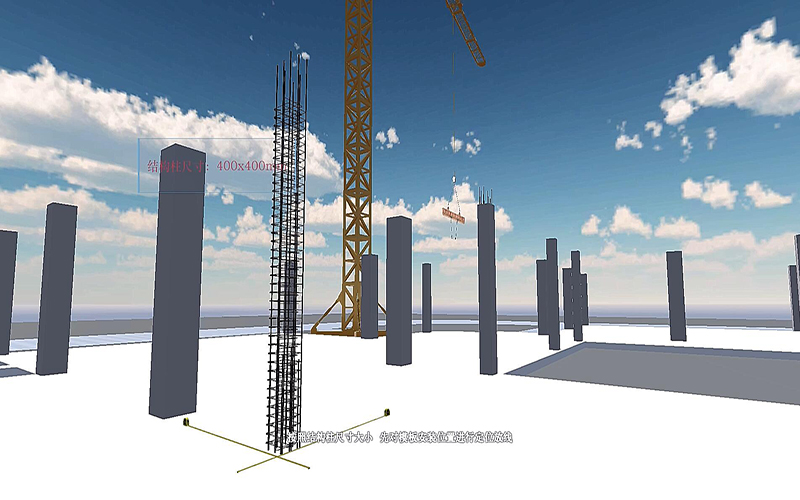

结构柱施工工艺:结构柱为400x400mm矩形,采用型号为HRB500直径为18的纵筋,HRB400直径为8@100/200的箍筋,中间外加两根HRB400直径为8的拉结筋作为骨架,填充C35强度等级的混凝土,外层使用抹灰进行保护。承受上部梁和板传来的荷载,保证结构的稳定性。


应用点5:

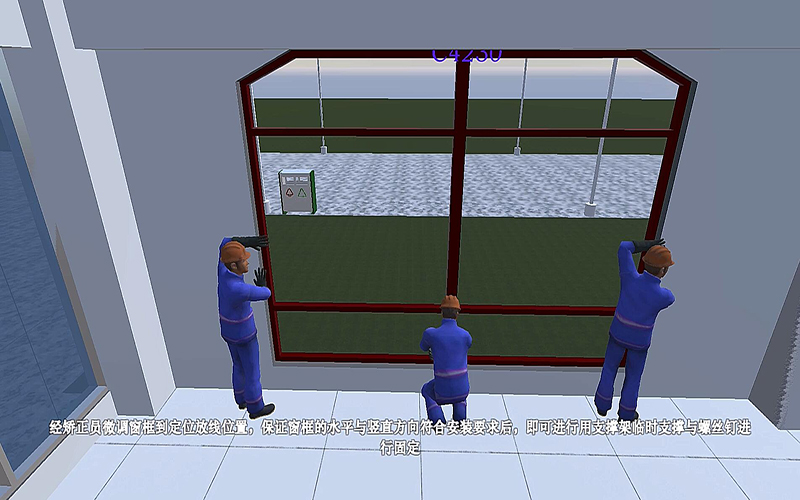

窗施工工艺:窗采用铝合金材料为窗框和二氧化硅经过高温制成的中空玻璃组成上部分为梯形,下部分为矩形的推拉窗,经过安装固定。采光系数优良,便于通风。
