团队介绍：

本团队由青春洋溢的五位少年组成。他们积极乐观，吃苦耐劳，已经参与了多个BIM工程项目，累积了丰富的BIM工程经验，曾经参与过广西机电工程学校图书馆、广西建职院体育馆等项目。团队成员在本项目中各司其职，华柳婷同学是项目总负责人，负责与老师和队员的协调沟通工作以及项目BIM施工应用的工作；梁迪同学负责土建建模工作，包括revit结合鲁班插件的土建建模与tekla的钢构建模，并参与了视频的配音工作；梁涛同学负责机电建模和机电管综调整；卢福鑫负责机电建模和机电管综调整工作，项目介绍视频的剪辑和美化也由他负责；曾俊

项目介绍：

广西建职院教学楼和学生宿舍楼装配式项目BIM应用由广西建职院土木工程系BIM工程中心负责，积极探索EPC模式下BIM技术在装配式建筑的深度融合。本项目位于南宁西乡塘区罗文大道东侧、相思湖北路南侧，项目总建筑面积48536.87平方米，地下一层，地上十七层，总投资2.6亿元，总容纳学生3000人。项目定位为省级EPC示范项目，BIM技术应用试点项目，钢结构装配式建筑示范项目，装配率为78.5%，预制率为30.6%。针对装配式建筑中的难点问题，在设计阶段利用BIM技术进行提前模拟生产、吊装、搭接等实施环节。组

应用点1：

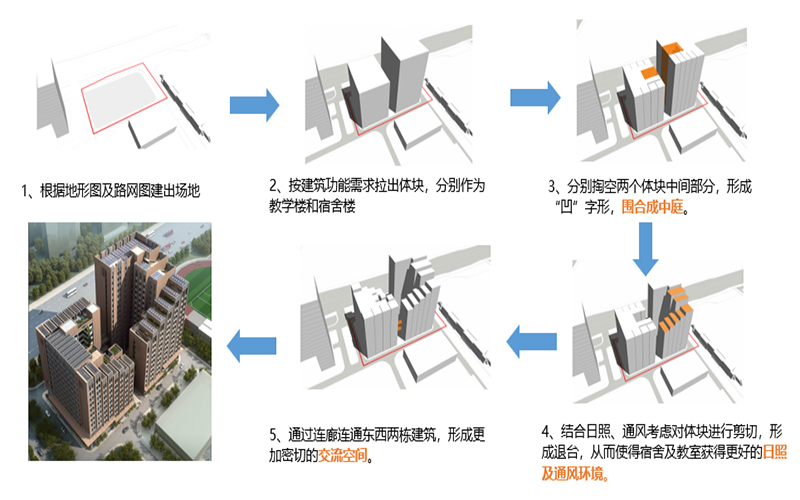

BIM用于体块推敲：两栋建筑呈“凹”型布置，通过建筑的围合体现传统书院的空间韵味，向教学楼方向打造一个三层通高的下沉空间，设计一组有平台和阶梯组成的共享空间。营造一个集阅读、交流、展示、小型集会等多种功能于一体的开放活动场所。开放式内院及下沉空间与校区其他核心景观形成了呼应和串联。利用BIM技术，直观呈现共享空间，在总平和单体报建中用于讲解，压缩报建时间5天，获得良好反响

应用点2：

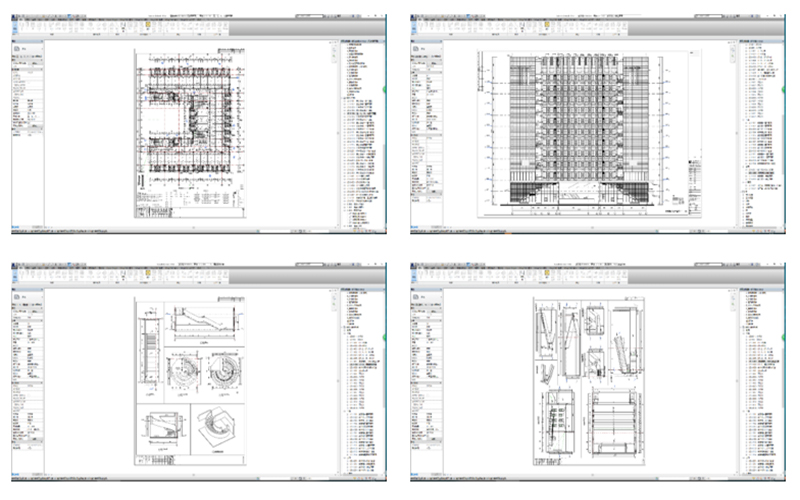

BIM模型出施工图：利用Revit搭建建筑模型，根据项目出图标准，输出建筑施工图。利用Tekla构建钢结构模型输出钢结构详图，最大程度降低设计错误，提高详图的准确性，为构建制作和现场安装提供指导

应用点3：

BIM用于拆分策划：利用BIM的操作性、直观性准确地对建筑模型进行拆分设计，对每个拆分体块进行准确定位，管线设计。地上各层采用全钢构装备构件，主要的构件有：1、预制钢柱；2、预制钢梁；3、预制桁架楼承板；4、预制外墙板；5、预制阳台板；6、预制空调板；7、预制楼梯；8、预制内墙板

应用点4：

BIM用于装配式节点分析：利用BIM模拟技术对装配式构件进行深化设计，预制加工和施工模拟，预制装配式混凝土钢结构按照标准模数进行拆分，确定预制构件的位置、尺寸等信息。为预制加工提供基础模拟与信息，进行二次结构节点预留孔洞与预埋件等设计。建立节点连接模型，完成连接节点深化设计及预制构件加工图纸，进行预制构件预拼装模拟综合分析连接件定位，检验预制构件加工精度，进行可视化展示和施工交底

应用点5：

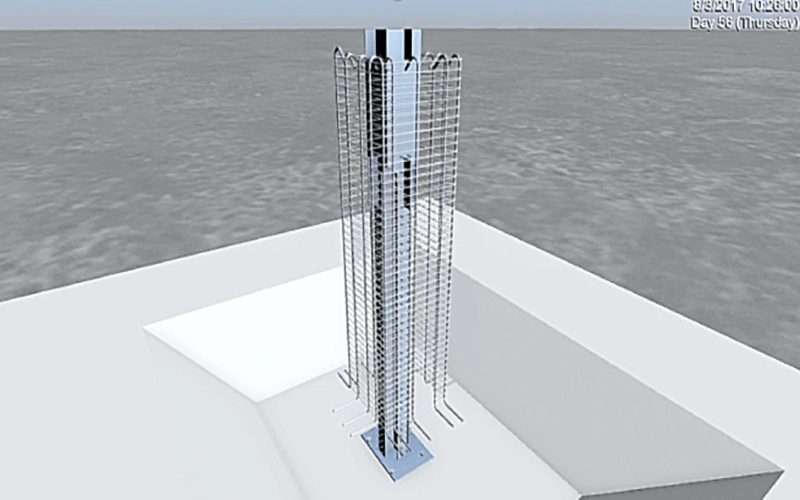

BIM技术指导预制构件施工：根据典型预制构件的特点，探索预制构件的施工工艺，利用BIM技术对构件设计方案、吊装顺序、施工组织等方面进行优化，已孵化出三个区级工法，并通过二维码的形式，辅助指导现场施工。同时，结合AR技术，配套制作了各类构件的可视化技术交底资料。
