团队介绍：

指导老师：张旭光。队长：秦琴，负责安装建模，效果图的布置以及漫游展示，PPT和视频制作。队员：彭青媛，负责钢筋除基础外的建模，负责应用点有钢筋节点、钢筋骨架图以及钢筋施工段划分。队员：王森，负责土建建模，负责应用点有临边护栏、净高检查、高大支模以及生成剖面图。队员：马勇胜，负责钢筋基础部分建模，负责应用点有进度计划编制，驾驶舱虚拟建造。

项目介绍：

建设地点：重庆市永川区光彩大道368号。建筑分类：多层公共建筑。主要结构类型：钢筋混凝土框架结构。建筑规模：建筑面积9742.5㎡， 建筑基底面积2000.54㎡，建筑层数:地下2层，地上4/5 层。设计使用年限：50 年。抗震设防烈度6度。项目建筑工程设计等级:二级。 抗震等级：框架为三级。使用功能及组成：由教室、教师休息室、值班室及卫生间功能用房组成。

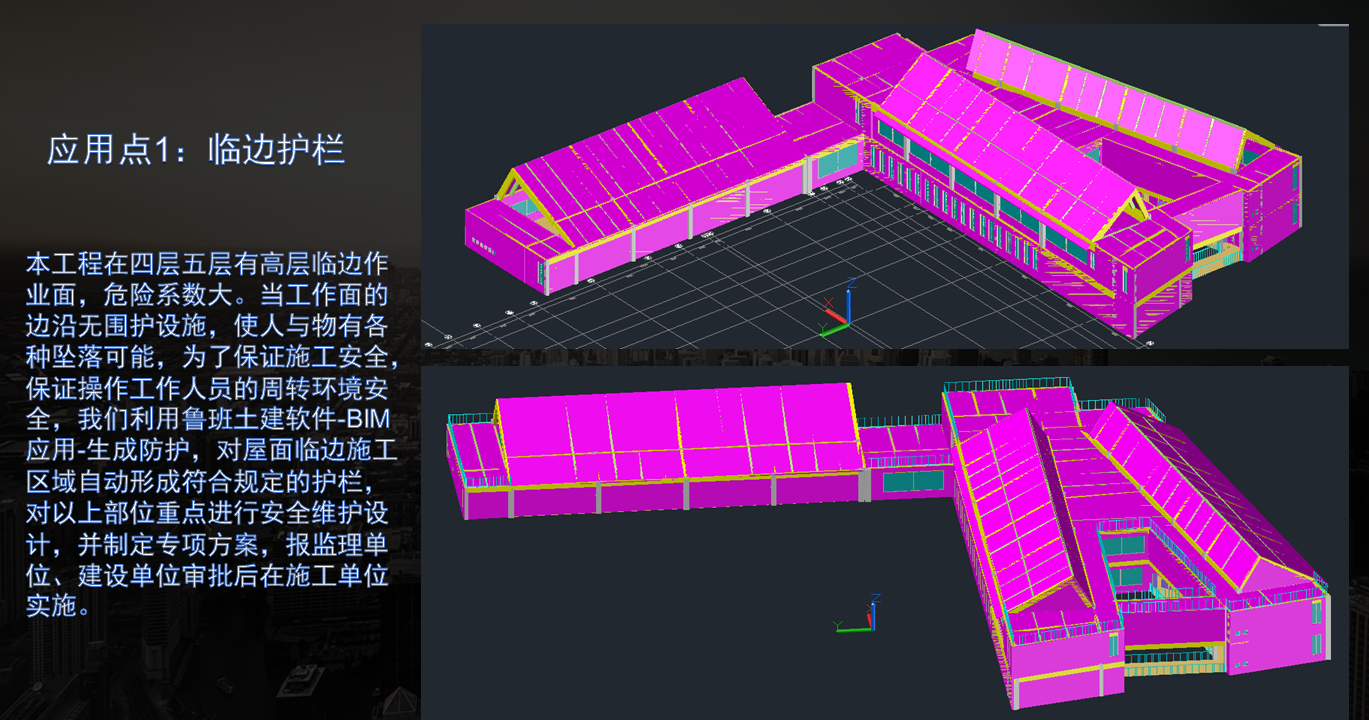

应用点1：

本工程在四层五层有高层临边作业面，危险系数大。当工作面的边沿无围护设施，使人与物有各种坠落可能，为了保证施工安全，保证操作工作人员的周转环境安全，我们利用鲁班土建软件-BIM应用-生成防护，对屋面临边施工区域自动形成符合规定的护栏，对以上部位重点进行安全维护设计，并制定专项方案，报监理单位、建设单位审批后在施工单位实施。

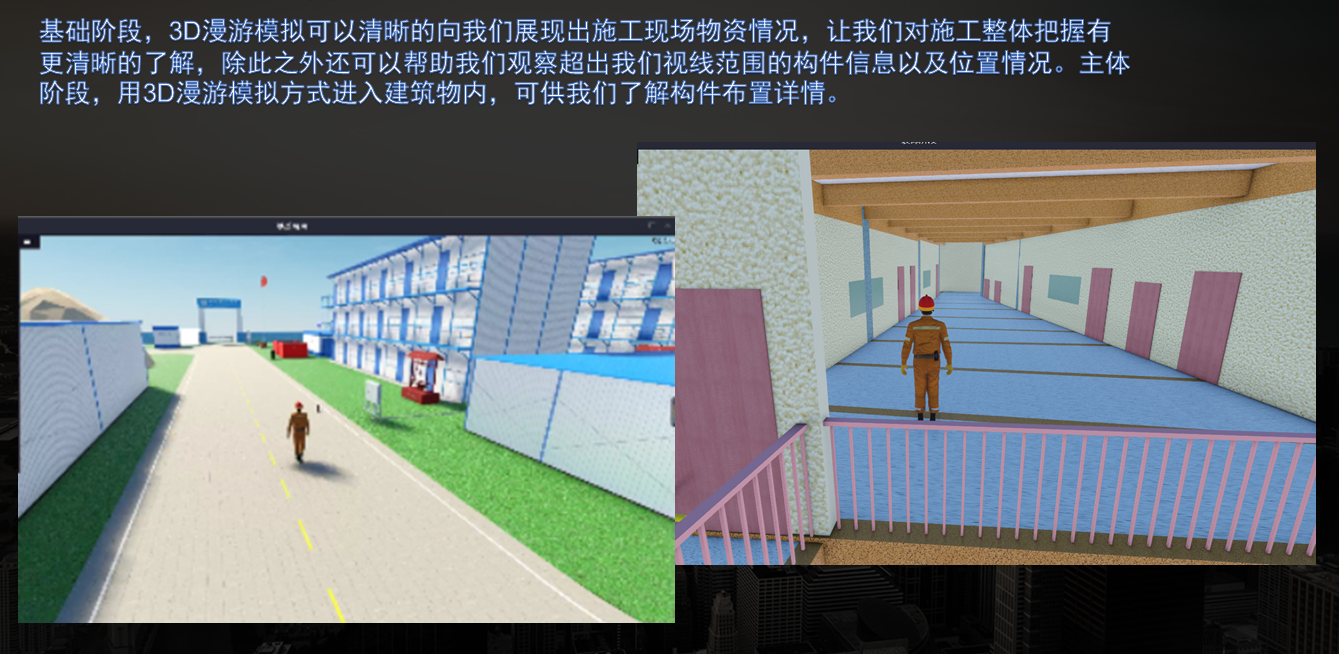

应用点2：

基础阶段，3D漫游模拟可以清晰的向我们展现出施工现场物资情况，让我们对施工整体把握有更清晰的了解，除此之外还可以帮助我们观察超出我们视线范围的构件信息以及位置情况。主体阶段，用3D漫游模拟方式进入建筑物内，可供我们了解构件布置详情。

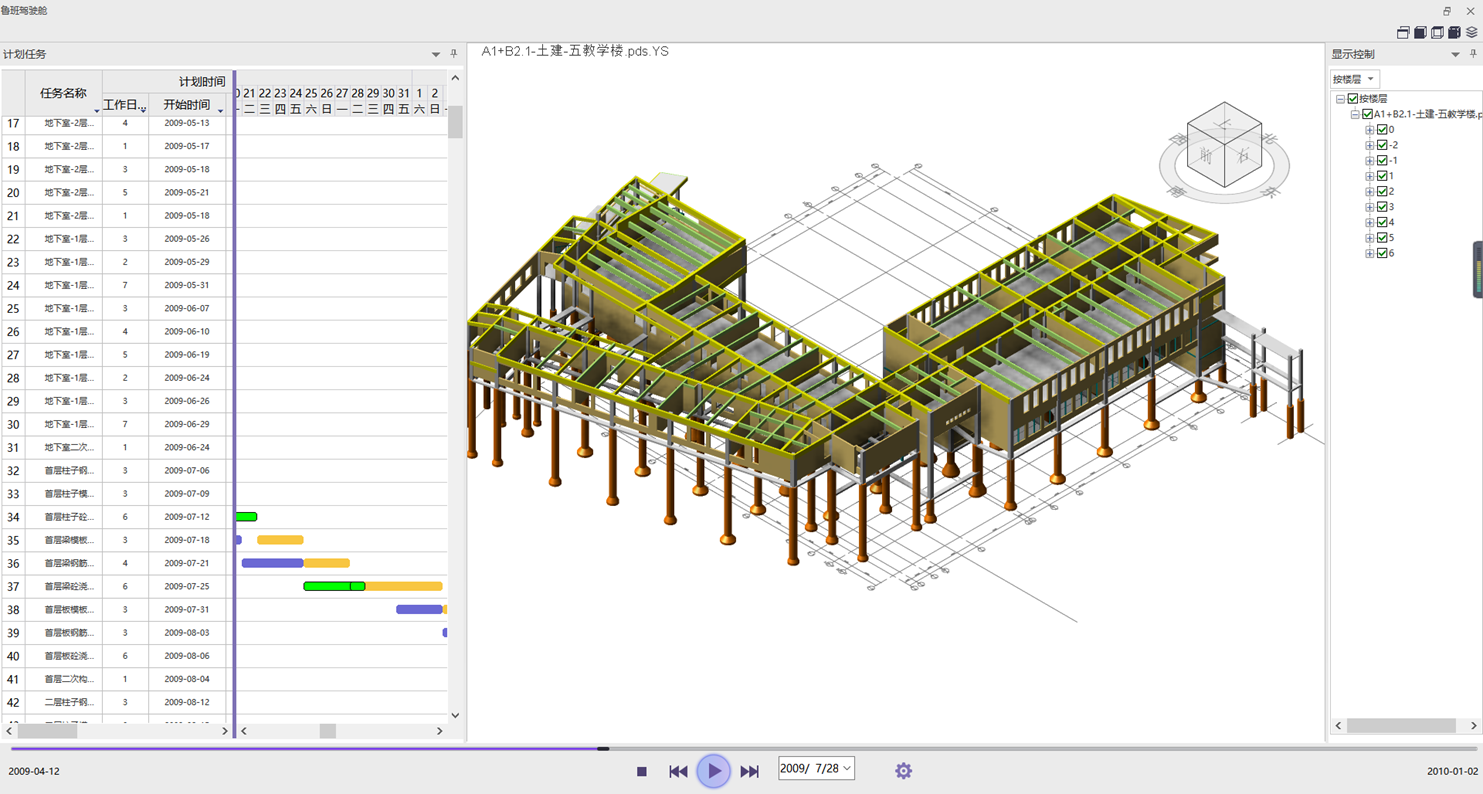

应用点3：

更加客观真实的表示建筑的建造过程，利用luban iWorks中驾驶舱生成工程模拟建造，能够再次深化项目的施工过程，更加详细，准确的了解建筑在建造过程中每一项任务的进度情况及施工实况，为施工做多重准备。

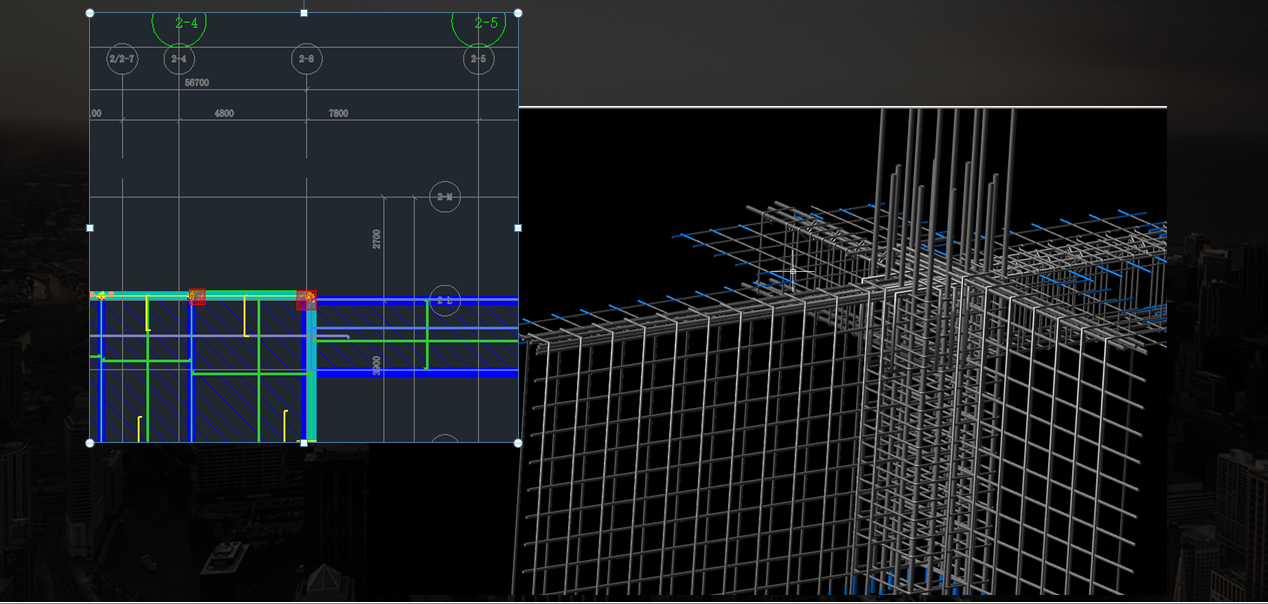

应用点4：

通过鲁班节点软件能很清楚的看到柱与梁，梁与板之间有很多交叉的钢筋，不仅能详细的展现建筑工程柱子与梁相交的位置，我们利用移动钢筋，钢筋绕弯，旋转钢筋等操作优化钢筋节点。还可以导出三维钢筋节点图和虚拟钢筋节点的视频来指导工人施工，大大减少了反工的现象。

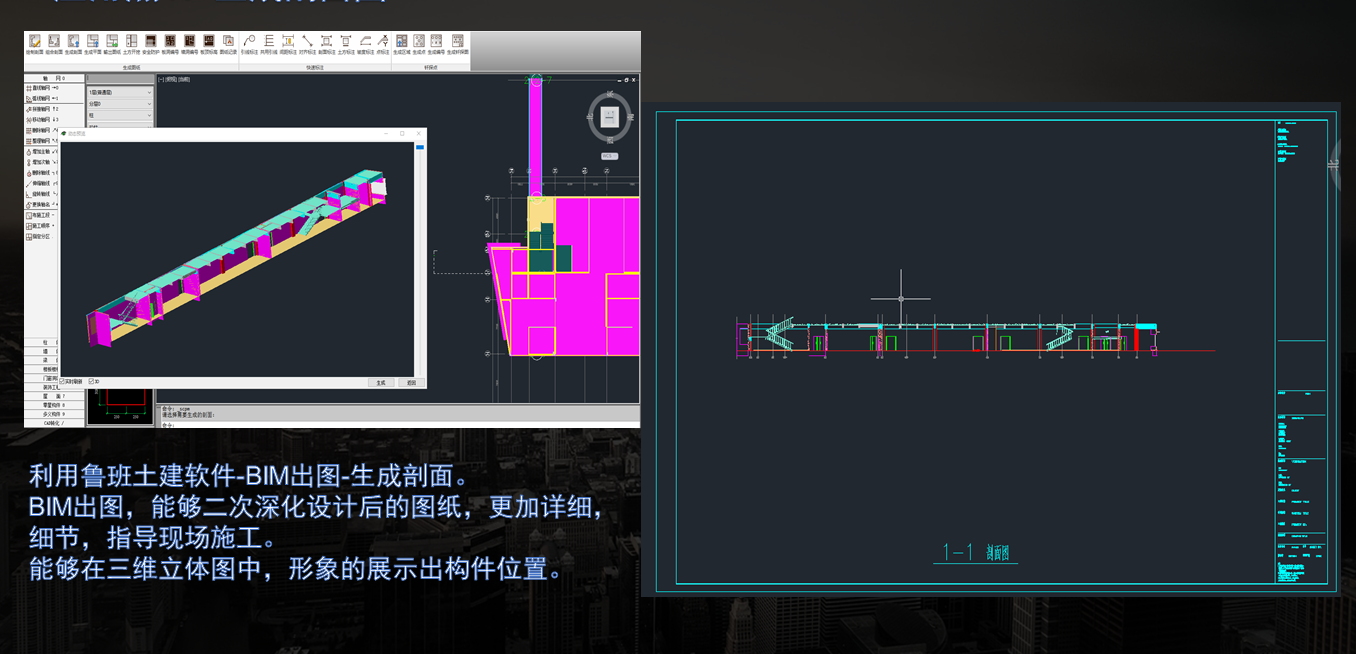

应用点5：

鲁班的模型剖面图功能，既能辅助建模又能辅助施工。在建模阶段，对不同的主要模块进行整体剖面图查看，可以发现细节性的从外观无法发现的建模漏洞，例如我对楼梯进行剖面图截取，发现顶楼的楼梯缺失，抓紧补上，这是从外观无法发现的，在剖面图截取中准确定位并完善，十分方便。该功能不仅辅助建模，还能辅助施工时对模型的理解，提高施工准确度。
