团队介绍：

筑模者团队来自云南农业大学建筑工程学院。筑模者团队由多学科多专业的学生组成，每位学生都是班级里的佼佼者且有着扎实的专业知识。前期的建模由各专业学生负责相应模块进行建模，后期的BIM应用主要由工程管理的学生为主，其他专业的学生辅助共同完成。而指导老师则是由建筑工程学院优秀教师团队中的佼佼者组成，他们不仅有着丰富的专业知识，还有丰富的实践经验。疫情期间在没给国家添乱的情况下将此次参赛作品圆满完成。强大的团队注定了作品绝对的非凡。

项目介绍：

茨营立交位于曲靖市茨营镇附近，立交为茨营镇及附近村镇的车辆上下曲师高速而设，这也是曲靖政府为实现镇镇通高速所做的一项重大工程。立交形式为A型互通式喇叭立交，立交设有一条主线五条匝道，因此使得茨营立交项目施工难度大，工程量巨大。在此期间对茨营立交的位置进行了优化，避开了跨龙潭河桥梁，减轻了立交对附近村庄的干扰，减少了低洼农田段的软基处治数量及桥梁的工程数量。由于施工段的挖填方工程量较大，所以利用BIM 技术对整个项目做了前期的技术准备与指导，合理调配土方，使挖填比例接近最优状态。

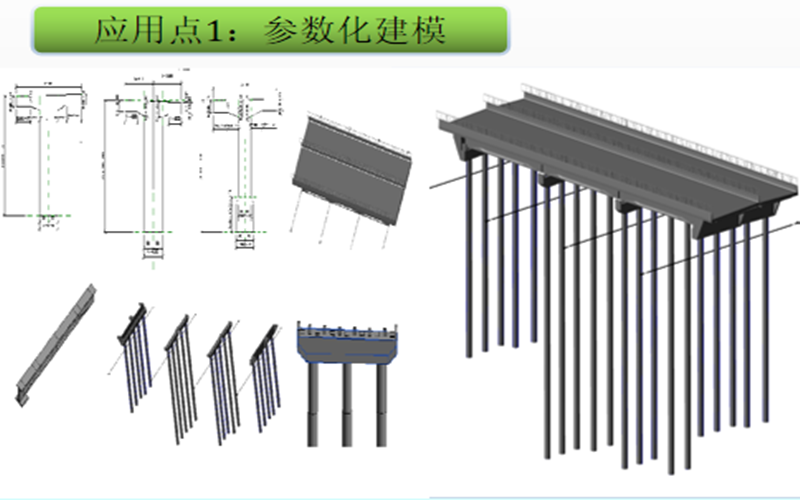

应用点1：

在桥梁的建模过程中，我们依据二维图纸在专业知识和规则的帮助下利用revit中的拉伸、旋转等命令在基准面中创建相应的参数化族库，然后根据桥梁参数对族变量进行调整和优化，最后在三维视图中根据图纸进行模型的组装以及模型的调整优化。参数化建模利用对变量的调整进行合理的模型处理，这样除了可以加快建模速率，还可以使模型更加合理美观。

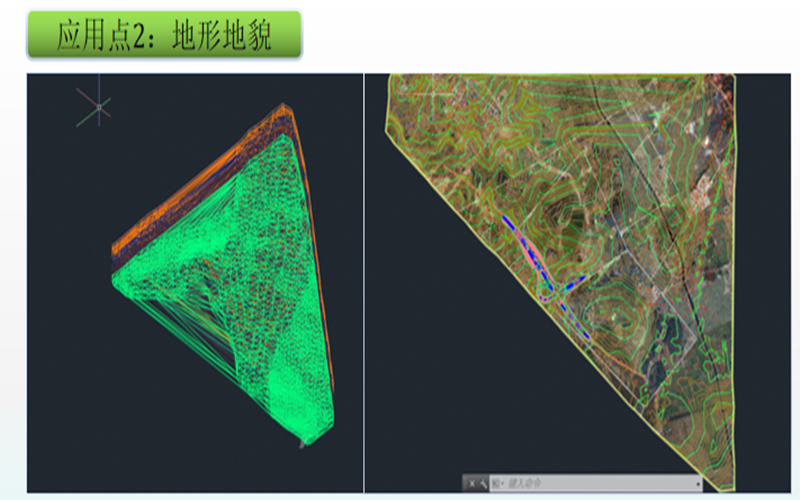

应用点2：

通过探讨，我们认为如果能够还原真实的土壤类型、地形以及地貌，则能够更好的反映出茨营立交桥项目建设中真实的地形地貌情况，并规划出合理、经济、安全和高质量的施工方案。这样的地形模型能让我们大概的了解到真实的地形情况，为后期施工提供一定数据；而地貌特征则为我们场地、道路、桥梁的规划设计接近真实环境。

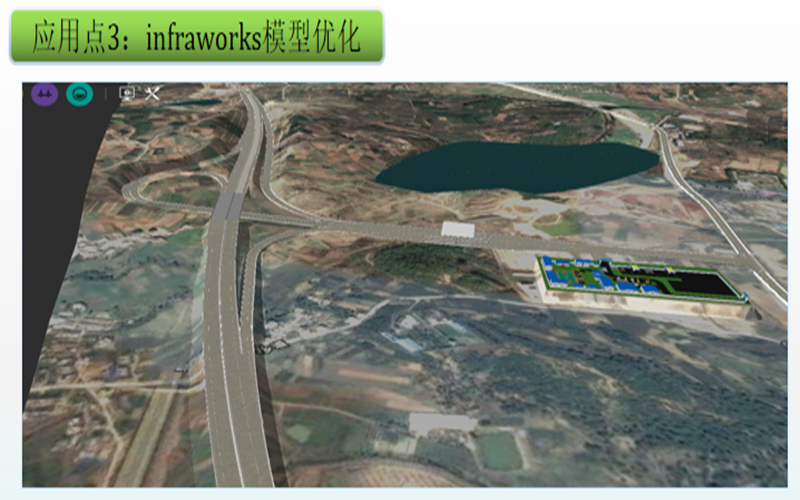

应用点3：

我们通过Infraworks基于真实的地形、环境场景，设计和分析线路、桥梁，并进行前期方案设计和结构布置。然后利用其自身系统功能进行所有模型的合理布置，利用三维视图，可以直接找出布置不合理的地方并改正。这样使模型更接近于真实状态，为施工单位带来更加直观的三维效果。

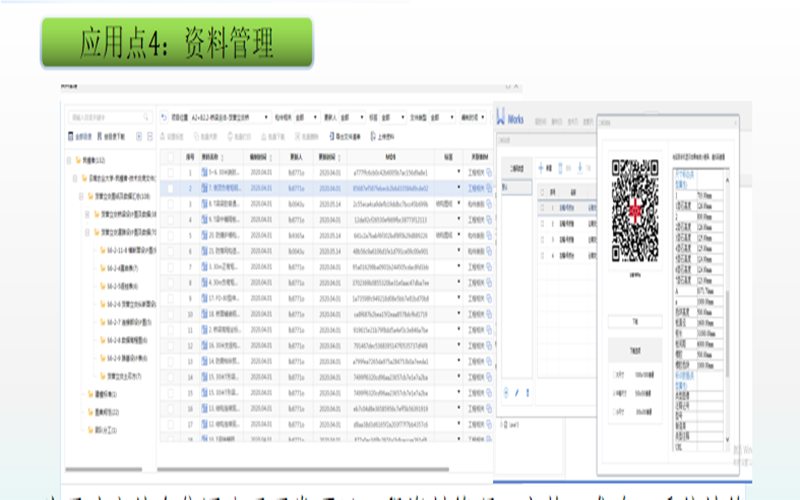

应用点4：

为建立健全集团公司开发项目工程资料管理，完整、准确、系统地管理好工程资料档案，充分发挥工程资料档案在投资、开发工作中的重要作用，为公司提高工程管理和投资效益提供更好的服务。例如，我们对桥梁的不同构件进行了二维码的建立，我们通过扫描二维码可以得到相应构建的信息，这使信息与实际结合的更加紧密。
