作品展示  |  Exhibition of Works

筑梦匠心
河南财经政法大学

指导老师:季强
指导老师:李旖婷
队长:王彦存
队员:曹焕焕
队员:李泽川
队员:许营会
队员:薛天茹

河南财经政法大学教学科研楼

团队介绍:

筑梦匠心团队隶属于河南财经政法大学工程管理与房地产学院,由两位指导老师和五名学生组成。季强老师和李旖婷老师负责BIM技术指导与教学。王彦存负责模型建立、碰撞检查、视频制作、协调团队工作;李泽川负责模型建立、场地制作、Tm模型渲染、鲁班钢筋、鲁班节点、Unity交互;许营会负责模型建立、室内装修、模型优化、BAP施工动画大师、PPT制作;曹焕焕负责模型建立、室内装修、BAP施工动画大师、视频制作;薛天茹负责模型建立、Lumion模型渲染、BAP施工动画大师、PPT制作。


项目介绍:

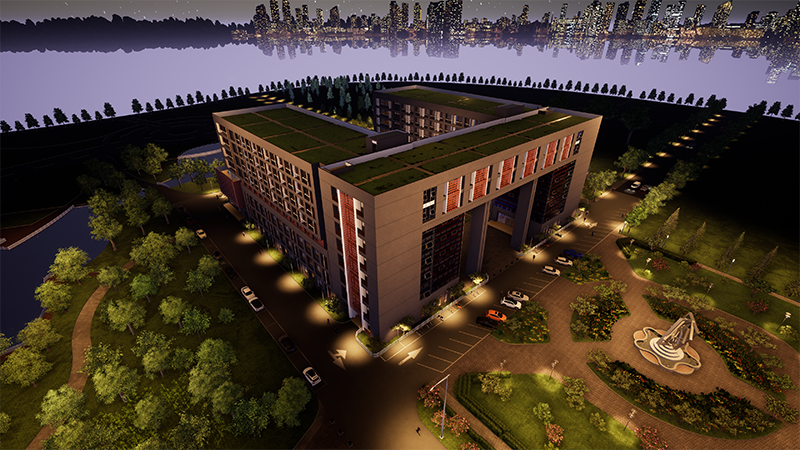

河南财经政法大学教学科研楼位于河南省郑州市金水东路180号;由同济大学建筑设计研究院王文胜团队设计,河南六建施工建造;本项目地上八层,地下一层,结构形式为八层框架结构,抗震设防烈度为7度,工程等级为二级;总建筑面积32824.3平方米,建筑总高度31.3米。


应用点1:

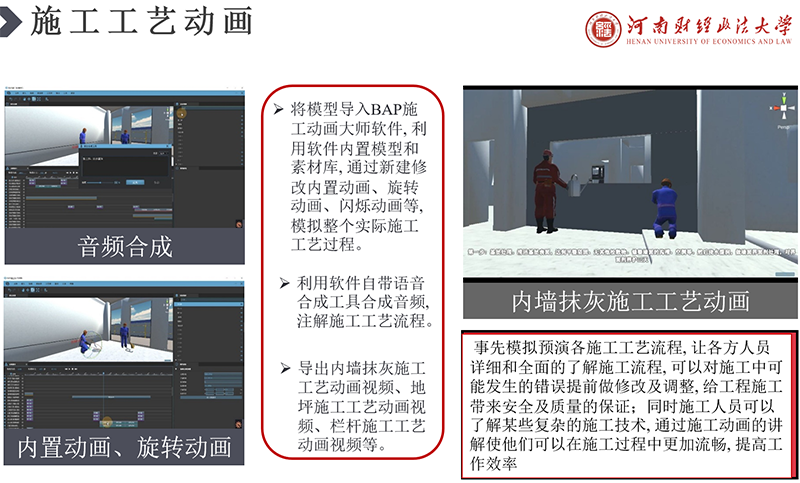

利用BAP施工动画大师,制作出内墙抹灰,门窗安装,栏杆安装,室内地砖,地坪抹灰的施工工艺动画。由于其精确性、真实性和无限的可操作性,可以应用于工程投标、汇报等;通过三维电脑技术把建筑施工的过程提前预演出来,可以避免在施工过程出现的一些错误,提前修改及调整,这样可以给工程施工带来安全及质量的保证;此外,施工工艺动画还可以提前给施工人员了解一些复杂的施工技术,通过动画的讲解使得施工过程万无一失。


应用点2:

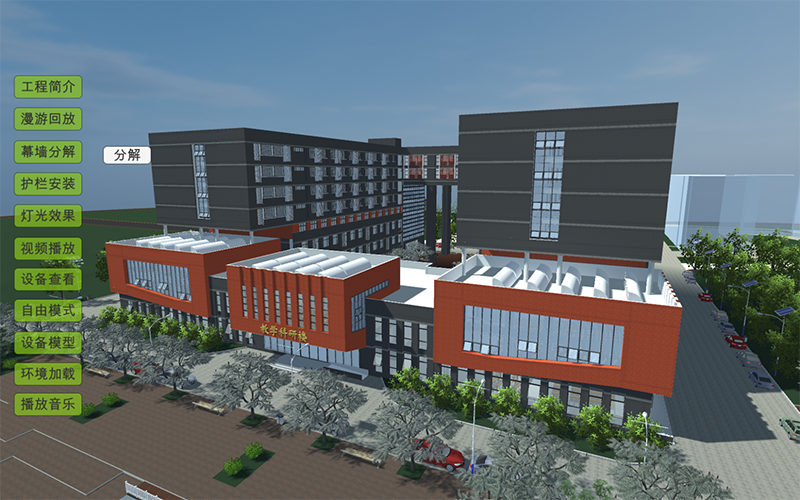

应用Unity插件BVP结合编程,制作出教学科研楼的Unity离线程序,让客户切身体验建筑可视化、实时三维动画等互动内容的所带来真实效果,此离线程序的可操作性强,可展示性广,具有安全方便快捷,以及可进行各阶段可视化管控的优点。此外,此程序中还添加了教学科研楼的工程简介,复杂幕墙分解动画和给排水、消防等全设备模型以及场布环境等BIM信息,便于随时查看项目,用户使用程序还可以自由切换视角和漫游模式。


应用点3:

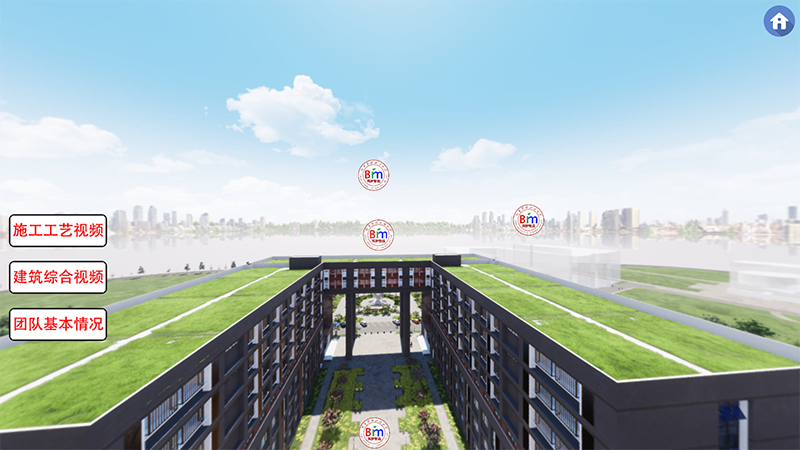

采用编程及封装技术,把全景图、模型效果图、模型漫游以及施工工艺动画等汇集后制作成电脑端离线程序,可以脱离服务器单独在电脑端演示;工程模型和在线化全景图受到网速、硬件等因素限制,本地化基本克服不良影响,并且能使观看精度基本达到无损。


应用点4:

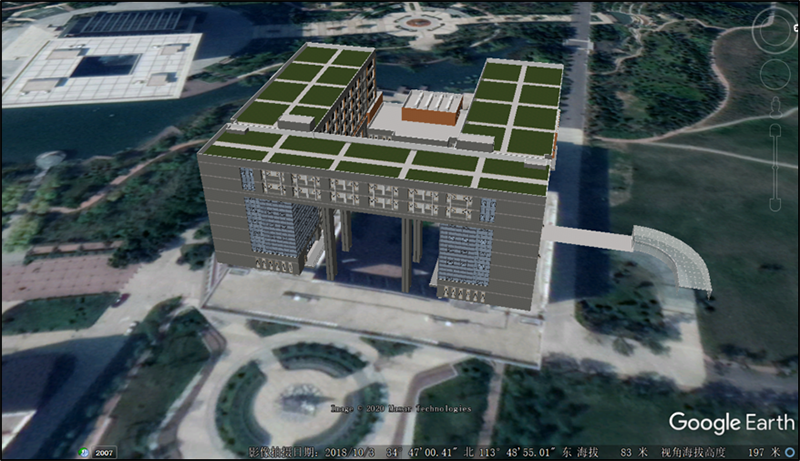

利用卫星等航空器提供的GIS数据,精确定位建筑实际位置,将项目BIM信息数据打包与GIS相结合,把建筑空间信息与其周围地理环境共享。用户可以浏览项目3D地形和周围建筑物等,浏览视角还可倾斜可旋转,让用户更为直观清晰地了解项目具体信息的更新。


应用点5:

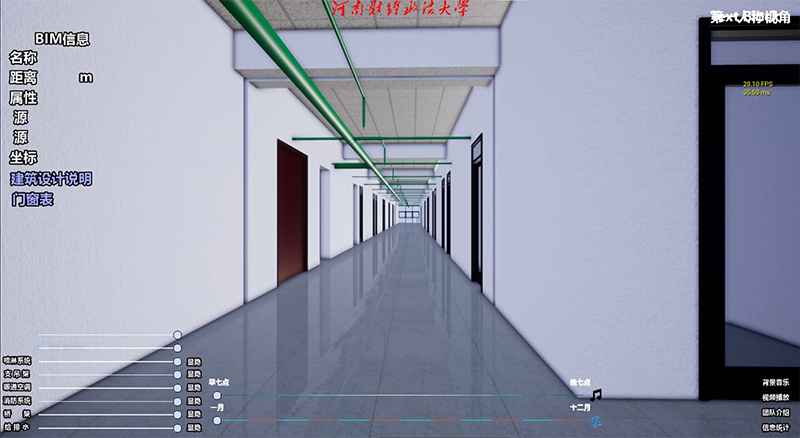

我们基于E5白金版,64G内存,2080钛,固态硬盘,惠普图形工作站的电脑配置,在老师的指导下我们做了UE4模板,将教学科研楼项目导入UE4,然后用蓝图类,关卡蓝图,信息发报机,结构体等完成了教学科研楼二次开发程序。虚幻引擎给建筑可视化效果,增加了一个维度,不只停留于当前图像或预渲染的动画,还可以在模型场景中包含交互性:自由行走、从每个角度浏览内部和外部、更改颜色和照明后,仍然保持逼真的质量。
