卧龙筑梦


指导老师:丁轲
指导老师:郑文豫
队长:赵文祥
队员:马存存
队员:杨澳
队员:张程方
队员:冯伟

BIM技术在某置地广场综合体项目中的应用

团队介绍:

我们是来自南阳师范学院的卧龙筑梦队,指导老师是丁轲和郑文豫。团队成员:赵文祥(队长),负责协调分工,鲁班钢筋、鲁班协同、项目汇报ppt、视频制作;冯伟(队员)负责暖通模型、管综优化及汇报ppt的制作;张程方(队员)负责给排水模型、电气模型、管综优化;马存存(队员)负责裙房模型、Lumion渲染;杨澳(队员)负责A、B塔楼模型、鲁班场布。

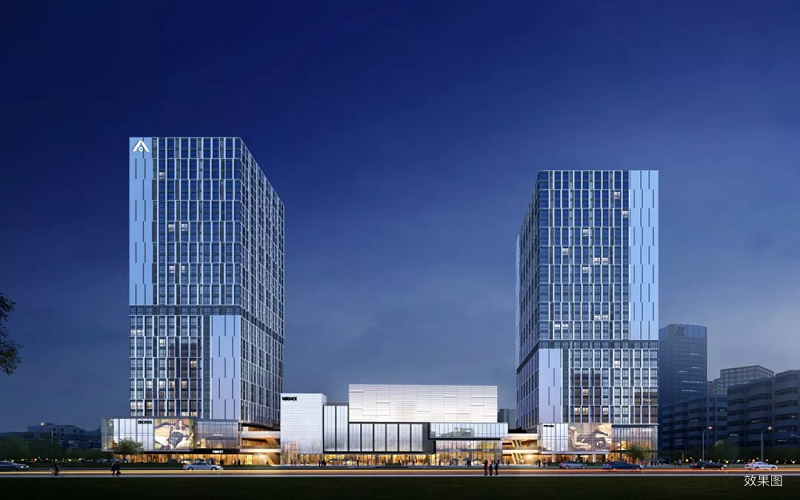

项目介绍:

某置地广场综合体项目总建筑面积139058.85平方米,地下二层、地上裙房大商业四层、A、B塔楼29层。 结构类型:主体为现浇钢筋混凝土框架核心筒结构,多层商业采用现浇钢筋混凝土框架结构,地下车库为筏板基础+下柱墩。建筑性质:综合楼。项目目标:匠心打造集生活、娱乐、休闲等于一体,多业态全覆盖的一站式商业综合体。

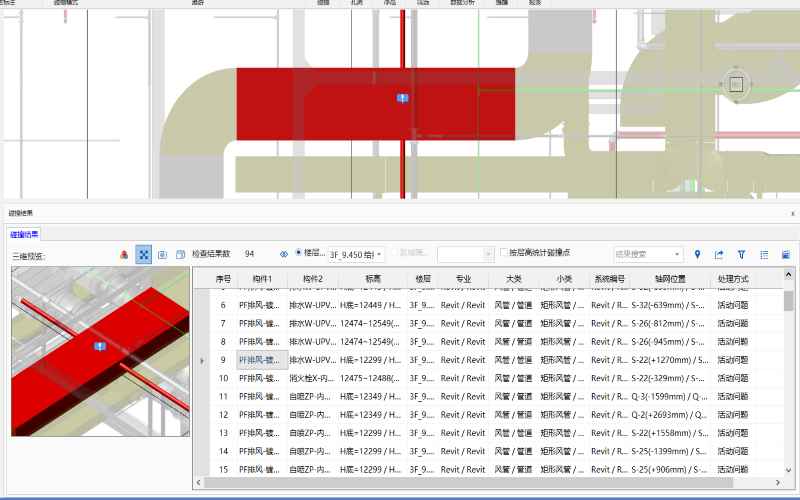

应用点1:


通过鲁班协同软件的碰撞检测功能,实现各构建之间的碰撞检测,并忽略不必要碰撞,为项目实际施工提供精确指导,减少图纸变更次数,优化施工方案,避免了后期施工由于图纸问题导致的延误,三维模型的直观性,不仅帮助项目高效率地查找出了平面图纸所看不出的问题,同时加快了各专业管理人员对图纸问题的解决效率。

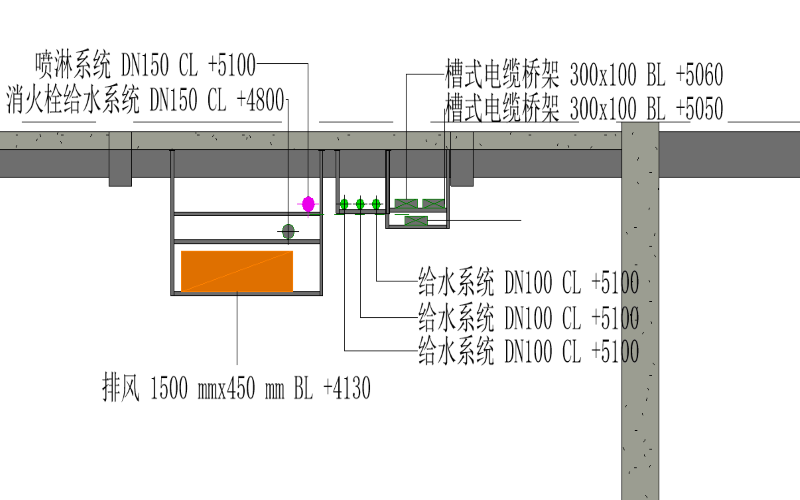

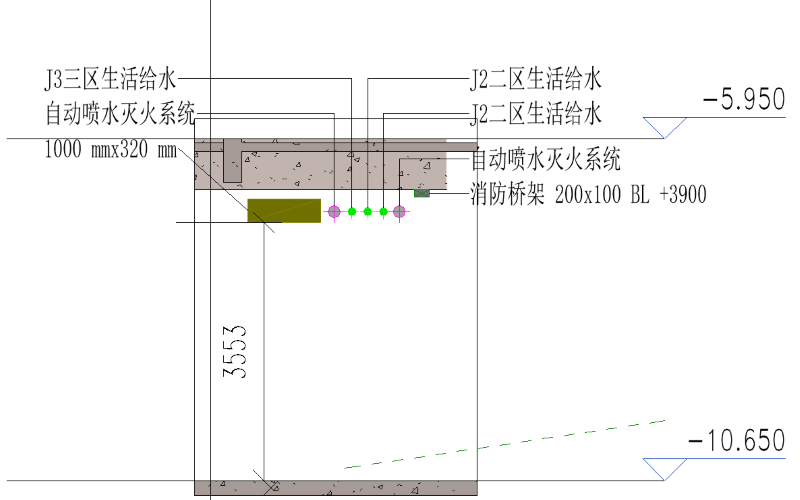

应用点2:


根据规范及深化原则,合理的进行水、暖、电的排布,充分利用走廊、梁窝间的空间,将众多的风管、空调水、电等在三维下进行合理美观的排布及优化设计,提前发现不满足净高要求、功能和美观需求的部位,并和设计方进行沟通做出相应调整,避免后期设计变更,从而缩短工期、节约成本。


应用点3:


通过支吊架布置的相关图集及规范,设计合理给出支吊架尺寸,预制支吊架的型号,并为后期预制安装提供依据,节省安装时间。
