作品展示  |  Exhibition of Works

苍蓝星
上海应用技术大学

指导老师:董文澎
指导老师:李英姬
队长:陆宇
队员:周寅鹏
队员:周逸欣
队员:邱烨庭
队员:徐澄

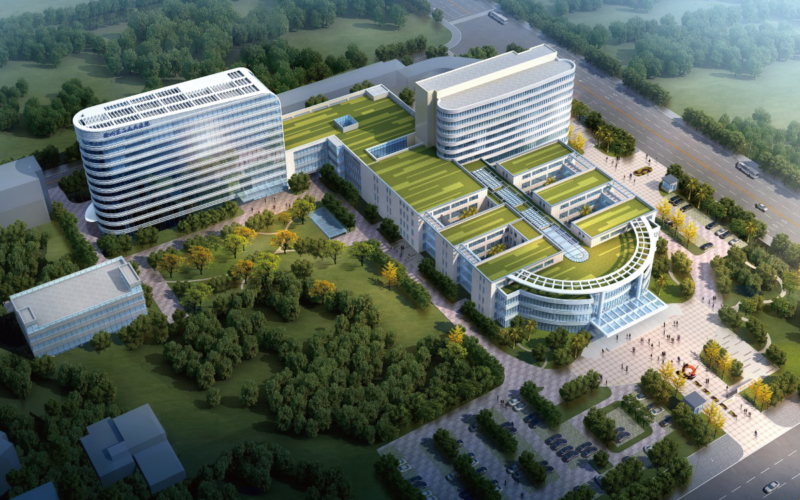

浙江省某医院二期工程

团队介绍:

从水下第一个生命萌芽开始…到石器时代的巨型野兽……再到人类第一次直立行走,从早期文明的摇篮到浩瀚星宇。从卑微的最初,人类就展示出了非凡的成长力。从青铜到钢铁,天空开始提示出自己的秘密,宇宙让我们为之兴奋,星空指引我们来到异国海岸。新发现的领域扩宽了我们的认知,从微小的原子到壮阔的外太空。我们比历史上任何时候都更接近真相,远远超过我们的理解范围。 人类需要选择如何使用这些知识,来击退前所未有的黑暗。信息世界在我们手掌之中,即时通信网络遍布全球。然而,还未有对未来的统一看法。我们在科技、文化和政治上不断竞争。


项目介绍:

项目名称:浙江某医院二期工程 项目位置:浙江省衢州市 工程概述: 总建筑面积:99724.48平方米;建筑基底面积约25401.96平方米;地上建筑面积为约74322.52平方米 二期工程建筑面积: 56115平方米;建筑基底面积约23149平方米,地上建筑面积为约56115平方米 建筑层数,高度:住院部十三层51.5米、医技楼五层21.3米、传染楼四层16.2米、地下室两层 建筑等级:本工程为多层公共建筑,建筑工程等级: 一级,消防类别:一类; 建


应用点1:

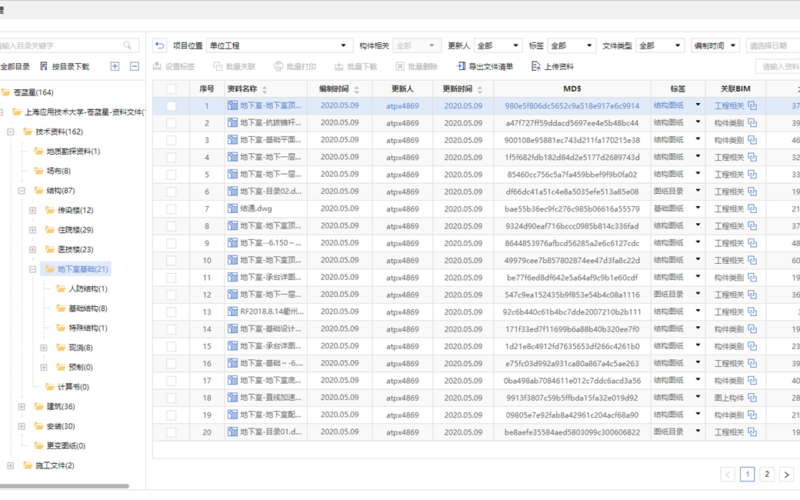

资料管理: 在建筑工程中,工程资料是建设施工中的一项重要组成部分,是工程建设及竣工验收的必备条件,也是对工程进行检查、维护、管理、使用、改建和扩建的原始依据。我们组根据实习经验自己制作了资料管理系统,在IWORKS平台上还能根据构件查阅到相应的图纸。


应用点2:

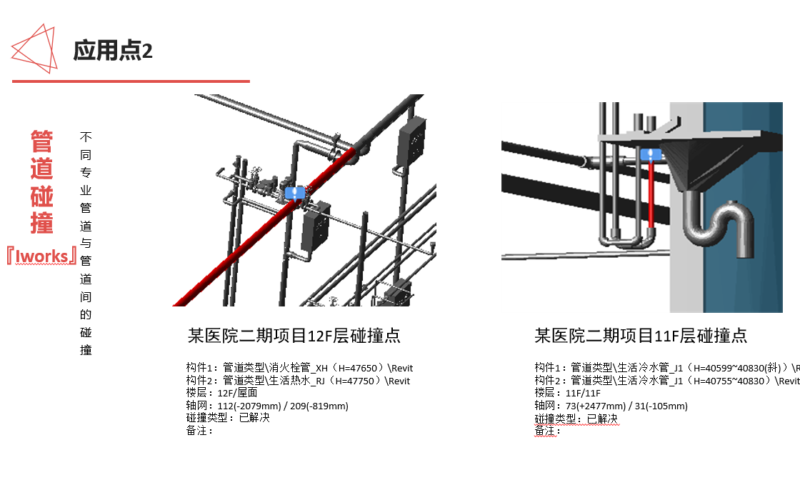

管道碰撞: 相同专业的管道碰撞与不同专业的管道碰撞,在iworks中进行管道碰撞检查,然后导出碰撞报告、链接revit文件进行修改。


应用点3:


节点深化: 利用鲁班钢筋,为建筑布置钢筋,之后使用鲁班钢筋,对相互影响的钢筋进行绕弯处理,并应用到三维动态剖切中。


应用点4:


成本管控: 利用BIM模型获取工程量数据,确保了数据来源的唯一性、完整性、正确性,同时,对于数据获取的结果具有及时性、准确性、可追朔性。结合使用鲁班造价提供的数据互导接口方式对工程进行全面的工程量数据和造价分析。将成本与设计完美耦合进行成本精确测算,提供了目标成本确定时的限额设计和方案比选优化,并在建造过程中实现动态成本的监控,为决策者提供了数据的有效支撑。


应用点5:

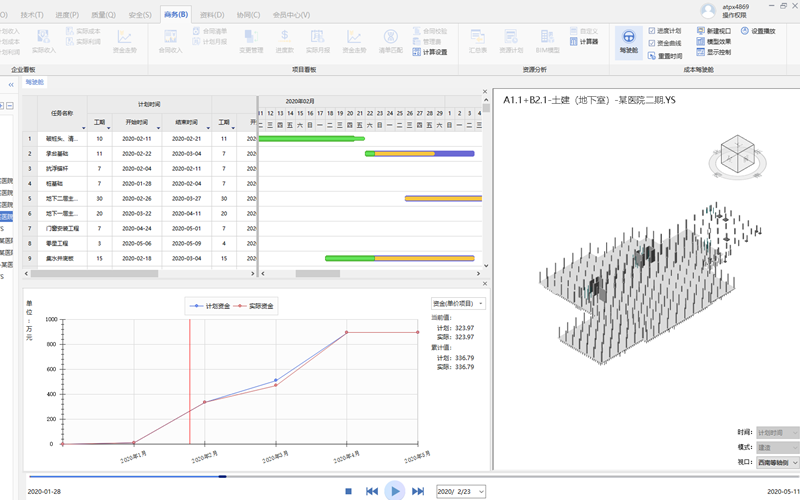

5DBIM应用: 在IWORKS平台上对构件进行关联使得施工造价以及模型互相关联,在操作界面上增设时间轴、实践轴、费用轴,实现数据可视化。
