晨夕
指导老师:李养成
队长:张钧
队员:马洁平
队员:白磊
团队介绍:
本团队来自于西安工业大学建筑工程学院 西安工业大学创建于1955年, 是中国西北地区唯一一所以兵工为特色,多学科协调发展的教学研究型大学。 建筑工程学院1985年开始土木工程专业教育,1994年建院。现有:土木工程(含建筑工程方向、交通土建方向、岩土与地下工程方向)、城乡规划、给排水科学与工程、城市地下空间工程四个本科专业;并增加了模板脚手架专业方向。 本团队秉持着求知,创新的探索精神完成此次毕业设计,更全面的去了解和探索BIM技术.
项目介绍:
东等幸福新城4号住宅楼场地位于西安市雁塔区长鸣路东侧,东月路北侧,拟建项目为高层住宅,地下两层,地上三十三层。 本工程为一类高层公共建筑 建筑设计等级:一级 设计使用年限:50年 总建筑面积:23562.6平方米 建筑高度:98.40米 地上32层,地下2层 建筑物抗震设防烈度:8度 建筑结构类型:裙楼结构为框架结构,主楼为剪力墙结构
应用点1:

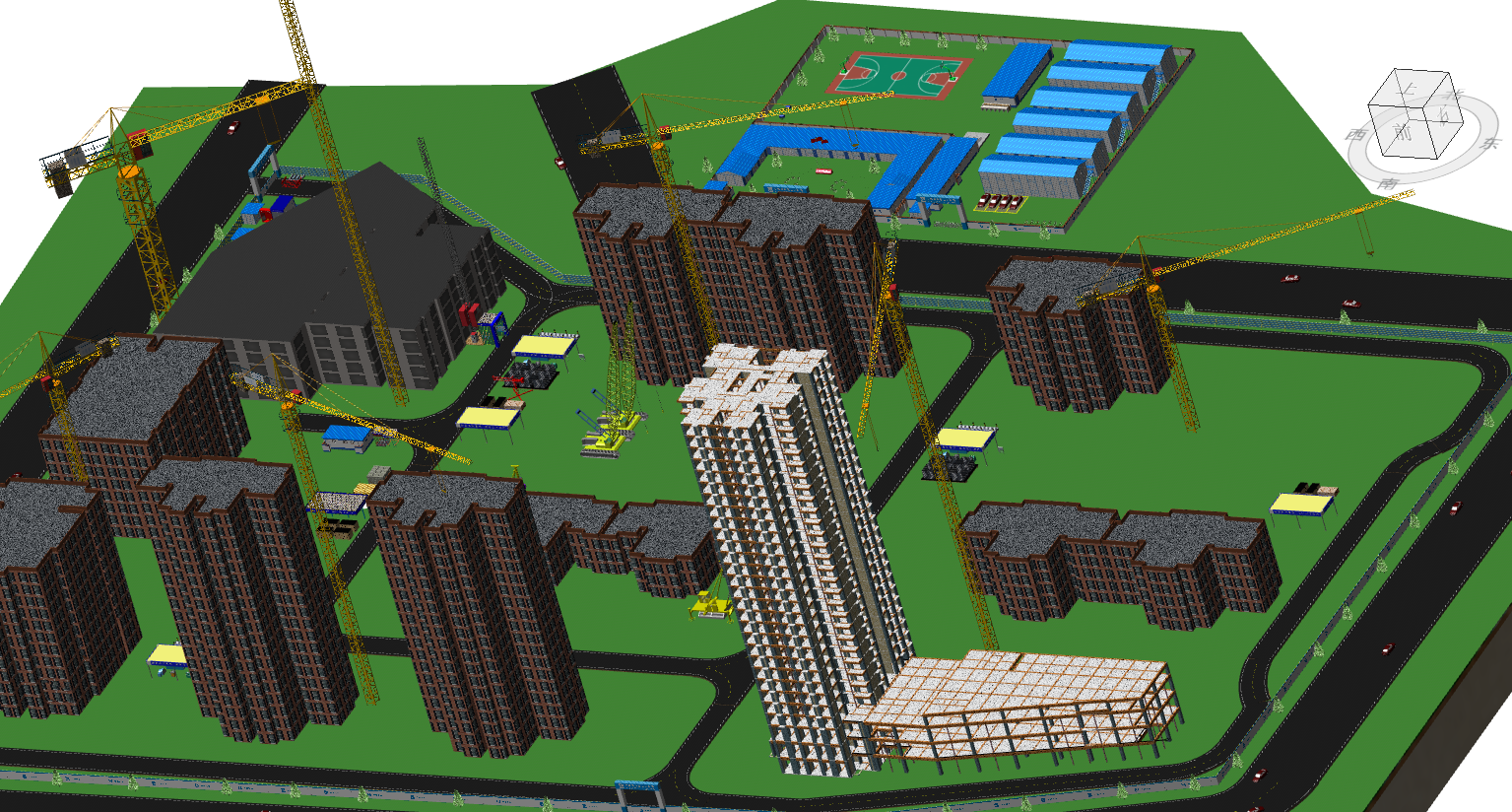

鲁班场布 建设项目全过程临建规划设计的三维,为施工技术人员提供从投标阶段到施工阶段的现场布置设计,解决设计思考规范考虑不周全带来的绘制慢、不直观、调整多以及带来的环保、消防及安全隐患等问题.
应用点2:

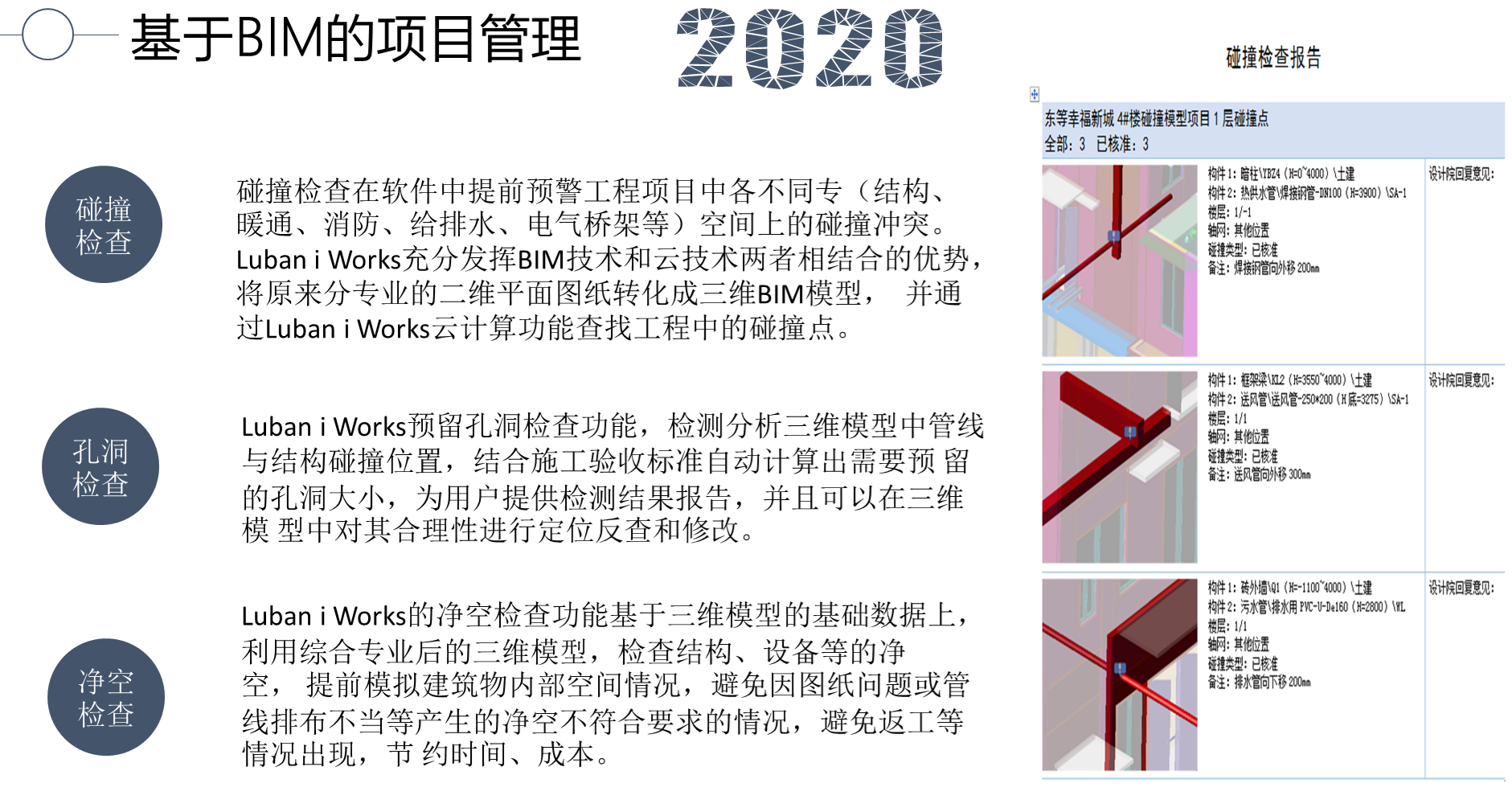

碰撞检查在软件中提前预警工程项目中各不同专业在空间上的碰撞冲突。 Luban iWorks充分发挥BIM技术和云技术两者相结合的优势,将原来分专业的二维平面图纸转化成三维BIM模型, 并通过Luban iWorks云计算功能查找工程中的碰撞点.并孔洞预留, 结合施工自动计算出需要预 留的孔洞大小,为用户提供检测结果报告,并且可以在三维模 型中对其合理性进行定位反查和修改。
应用点3:

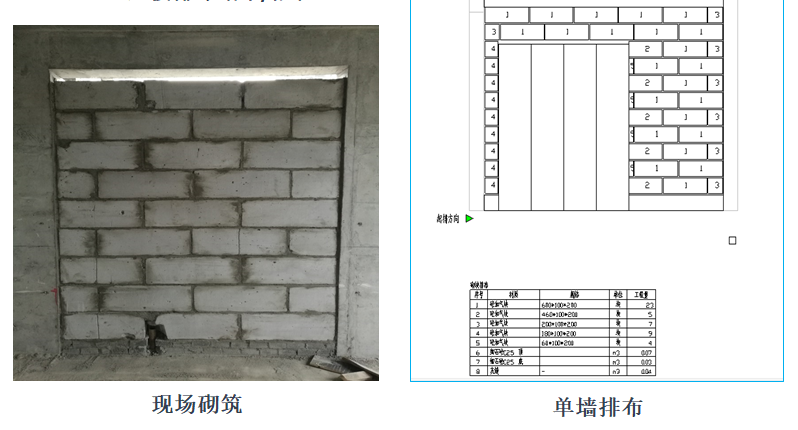

依据施工规范及现场经验,快速对整栋楼或整层砖墙精细化排布,生成墙体立面排布图,出平面编号图,统计出各规格砌块用量,帮助施工技术人员合理安排砌筑施工计划,节约材料用量,合理堆放砌块,避免二次搬运。
应用点4:

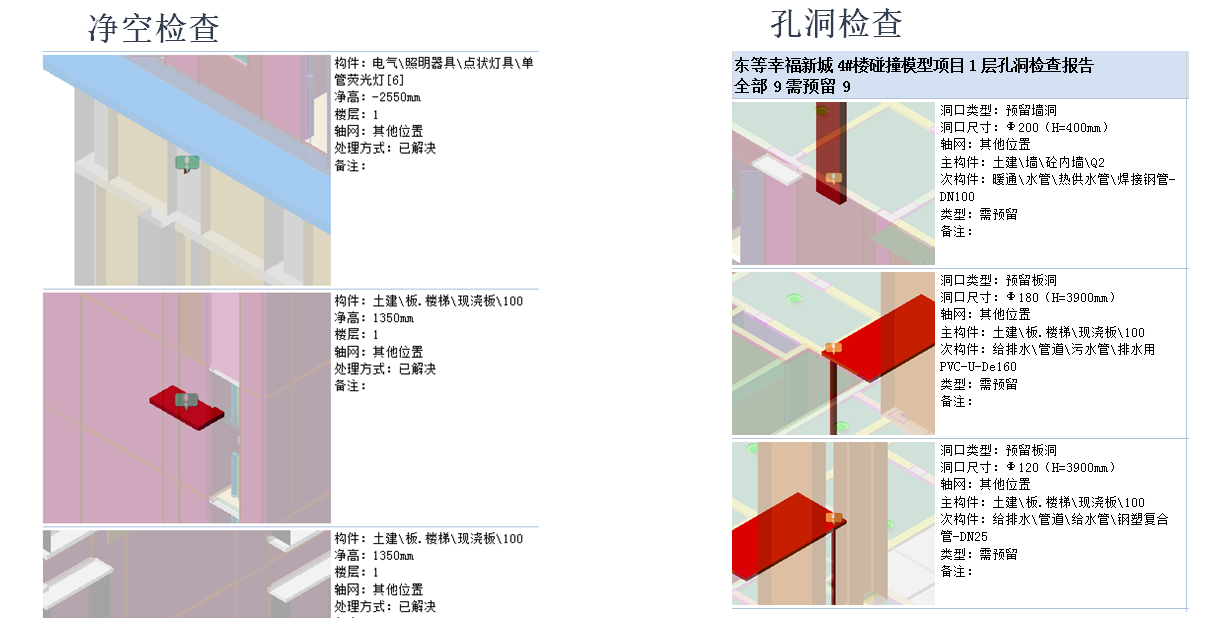

净空检查 检查楼层高度布局的合理性,如有问题可提前与设计院沟通更改 孔洞检查 检查孔洞预留的合理性,减少二次施工
应用点5:
将工程bim模型与进度计划相关联,为各参与方提供准确的物资消耗等核心数据,保证施工过程的有序进行。在此的基础上加上造价信息。把模型文件、进度计划、商务数据、材料数据等等一系列可以直接获取的数据录入BIM5D,通过BIM5D,就能产出一些用于我们施工管理的信息数据。
