团队介绍：

天津理工大学In the future团队于2016年11月08日成立，团队名称含义为：在未来，我们依然对专业饱含热情；在未来，我们依旧翱翔高飞；在未来，我们还能勤恳踏实。团队汇集了专项不同，各执其能的成员，为项目的完成打下了坚实的基础。团队口号为Beyond self in club(在团队中超越自我)。在此次BIM大赛中，我们受益匪浅，逐步成长。没有大家共同的努力就没有我们今天，最后也很感谢各位老师和院校的支持与帮助，才使得我们不断的努力，不敢懈怠，一步步走到现在。

项目介绍：

项目名称：贵州理工学院新校区建设项目第4标段——学生食堂1号及后勤附属用房 建设单位：贵州理工学院 建设地点：贵安新区东南部（贵阳市西南侧）贵安新区大学城 主要使用功能：学生及教职工食堂 本工程总建筑面积19471.77㎡；其中学生食堂1号建筑面积14811.05㎡；吊一层架空面积3140.16㎡（为学校架空区域面积）；后勤附属用房1520.56㎡。 建筑层数4层；地上3层；吊层架空1层 建筑高度：平屋面17.85米；坡屋面23.95米（檐口至屋脊高度的一半）

应用点1：

BIM最直观的特点在于三维可视化，利用BIM的三维技术在施工前期、中期可以进行碰撞检查，一可以优化项目设计，二能减少错误损失和返工的可能性，又加快了施工进度，为业主减低建造成本。在此贵理食堂项目中，我们应用了鲁班BIM技术，在Luban Works系统客户端中进行了碰撞检查，可直观地确切到碰撞的轴网位置和具体情况，将碰撞结果报告、综合管线优化排布等方案呈现给业主方时，以便业主能够直接了解。

应用点2：

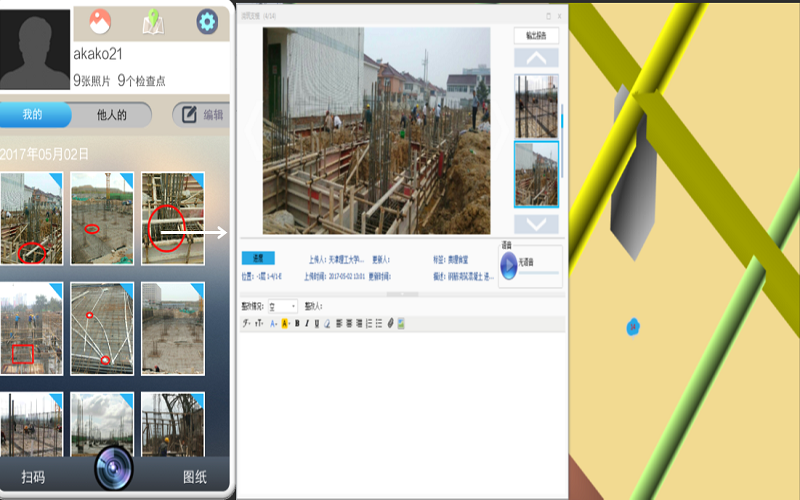

iBan手机客户端主要用于工程现场质量缺陷管理。在主界面中，左下角为“扫码”，可对BE数据平台中打印出的二维码进行扫码，可达到在施工现场方便地查看构件属性信息的功能；右下角为“图纸”，在其中我们可以下载图纸，对图纸进行管理，随时随地地查阅图纸。在界面里，会有我们在施工现场拍摄上传的图片，我们可以对数据进行编辑、录音，记录构件情况，在照片中圈出检查点，以便施工人员加以注意。

应用点3：

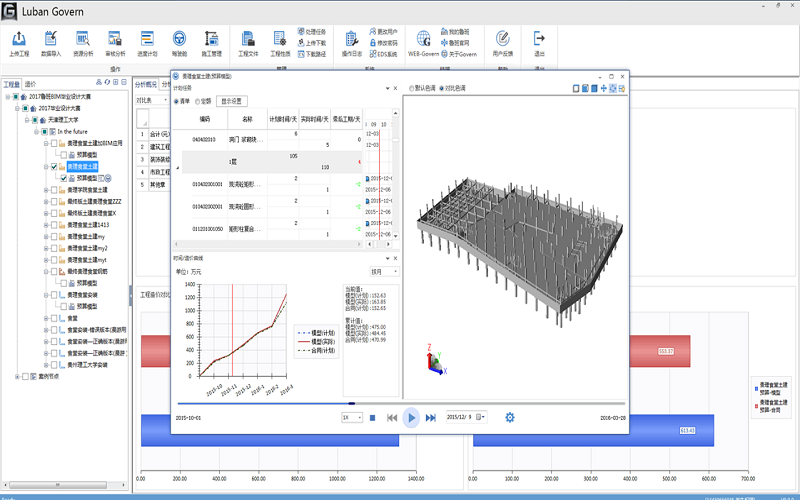

通过Luban Govern系统客户端，链接Luban Plan中所编制的施工进度计划，挂钩上造价和BIM 3D模型，达成5D虚拟施工。从而BIM施工模型实时关联现场进度信息，实现经营部及财务对工程实际完成工程量与分包方报送工程量的对比。5D驾驶舱则可以根据虚拟建设对项目进行管理，按照施工进度导入费用轴，根据工程的分阶段要求做到了自动计算工程量和详细的费用计算，更好的掌控项目成本。

应用点4：

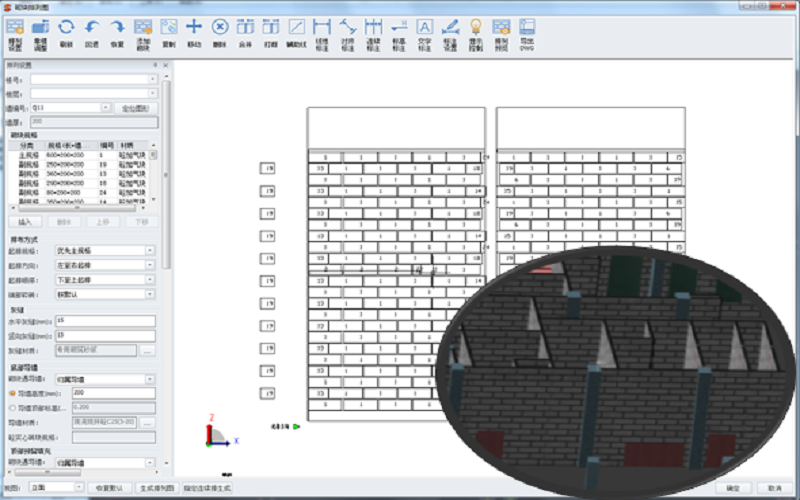

鲁班施工砌体排布中可设置各类灰缝、底部导墙、顶部预留填充、排列原则、马牙槎等各类参数，根据砌体规范及现场实际需要设置参数，优化砌体排布规则。该排砖方法可与真实的砌体施工相关，与传统的手工排砖相比，减少了排砖的劳动强度。排砖方法具体逼真，直接反映工程实体，避免了由于排砖不当造成的返工损失。并且排砖方法可直接标注出非整块砖的尺寸，便于施工人员提前切割。

应用点5：

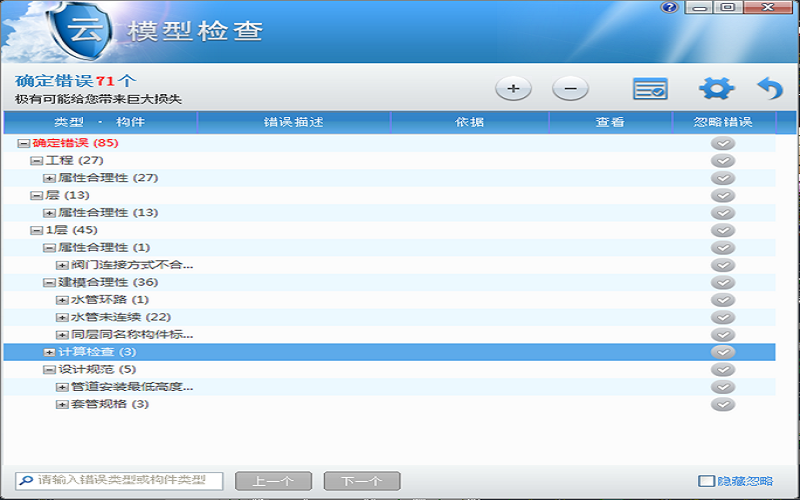

建模过程为了避免了人为因素或者设计图纸缺陷出现的模型错误，可运用鲁班安装自带的云功能，进行云模型检查，避免因少算、漏算、错算带来的损失和风险。即可以对选定楼层进行全面的模型检查，将错误分类处理，我们可手动定位进行修正，或一键自动改正。
