团队介绍：

武汉城市职业学院位于湖北省武汉市，学院前身是1904年湖广总督张之洞创办的两湖总师范学堂。在百余年的办学历史中，学院以办学特色鲜明，办学质量上乘而在全国同类院校中闻名遐迩。指导老师:黄丙利老师、李旋老师，成员：袁用新、李汉强、任茂侠、余梦蝶、吴玉东。袁用新负责土建建模、三维场地布置、漫游动画及PPT制作、毕设流程实施；李汉强负责土建及钢筋建模，施工进度计划编制，5D驾驶舱制作；任茂侠负责钢筋建模、建筑工程及安装计价、CAD图纸整理；余梦蝶负责电气及弱电建模、资料收集；吴玉东负责给排水消防及暖通建模。

项目介绍：

本工程为武汉市洪山区武城幼儿园项目，地上总建筑面积6000㎡，占地面积2795.72㎡，包含14个班，为大型幼儿园，主体建筑为三层，建筑总高度12.5m，框架结构，设计使用年限为50年，抗震设防烈度为6度，抗震等级为三级，建筑物耐火等级为二级。

应用点1：

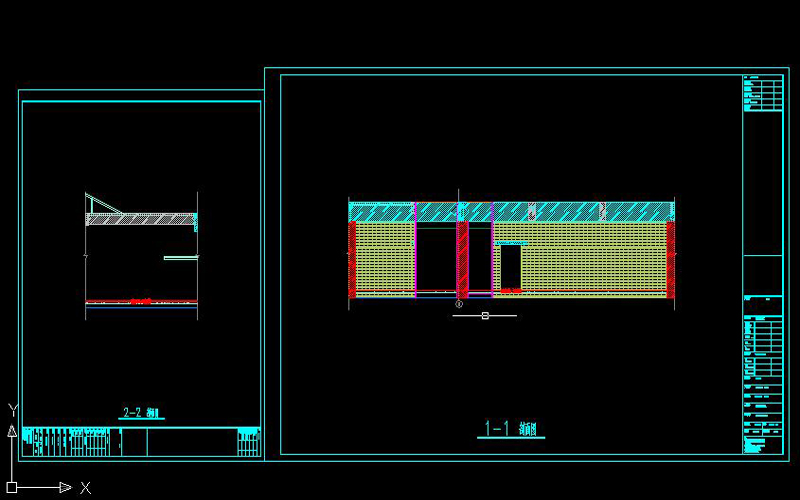

根据工程模型，生成施工图纸：将三维模型转化为二维图纸的算量软件，直接将建立完成的工程模型，通过命令，生成模型剖面图，与施工图纸进行直接对比，快速对比模型准确率，大大提高建模效率，减少模型核对的时间。

应用点2：

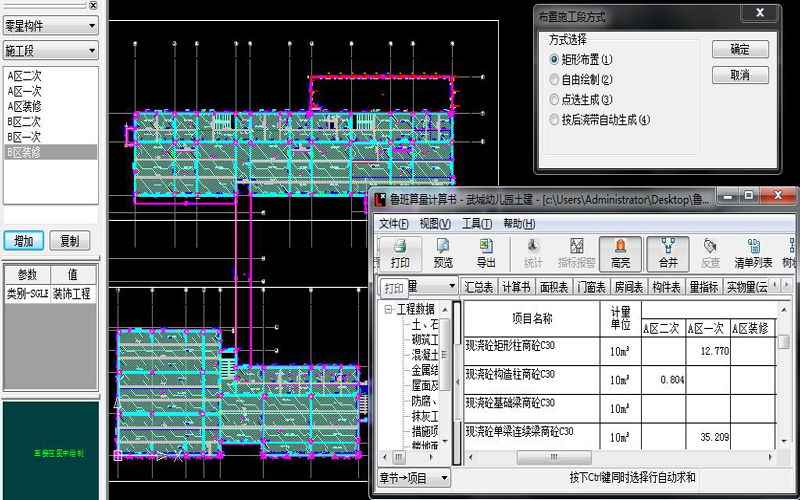

施工段划分：工程分区施工时，需要统计各分区工程量，进行过程管理；应用此功能，可以快速、准确的得到各个施工段的工程量。

应用点3：

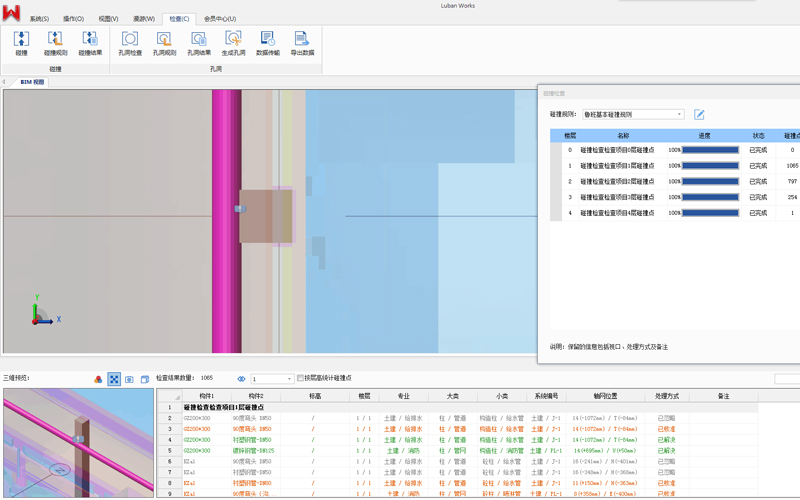

模型综合碰撞检查：碰撞检查是指在电脑中提前预警工程项目中各不同专业（结构、暖通、消防、给排水、电气桥架等）在空间上的碰撞冲突。鲁班碰撞检查充分发挥BIM技术和云技术相结合的优势，把原来分专业的二维平面图纸转化成三维BIM模型，并通过鲁班集成应用（Luban Works）云计算功能自动查找工程中的碰撞点。通过对碰撞点结果的分析，在实际施工前预先解决问题，节省工时不必要的变更与浪费。

应用点4：

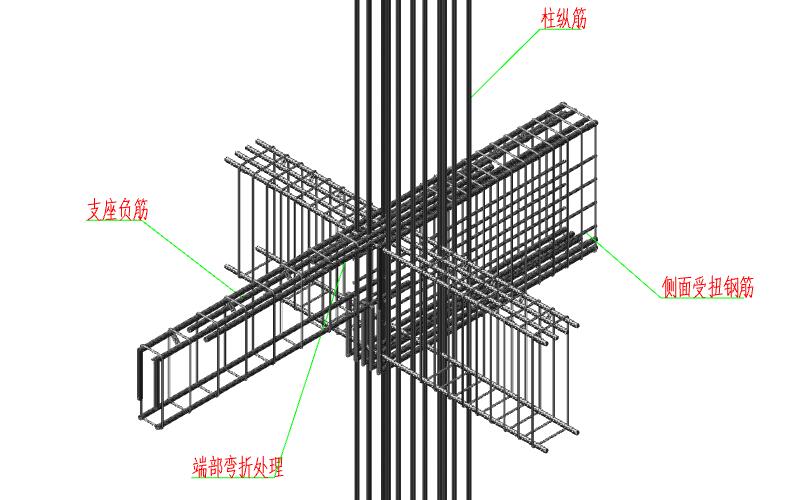

钢筋节点：鲁班钢筋PDPS可以抓取复杂钢筋节点，自动跳转钢筋节点软件对复杂节点进行标注，并在Luban Explorer中插入节点文件，可以在三维模型中直接查看复杂节点钢筋信息，有利于复杂节点施工。

应用点5：

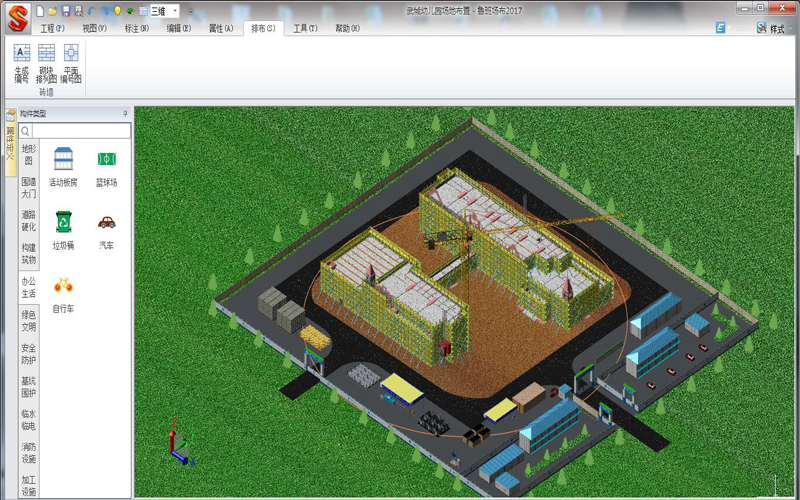

三维场地布置：实现了参数化构件及逼真的贴图设置，建立逼真的三维施工总平面图模型。 支持导入鲁班算量软件LBIM模型。可以统计场地中材料量，可视化的进行现场砌块排布指导，脚手架搭设、剪刀撑、防护踢脚板及局部节点做法交底。
